Assemblage – Station multifonction

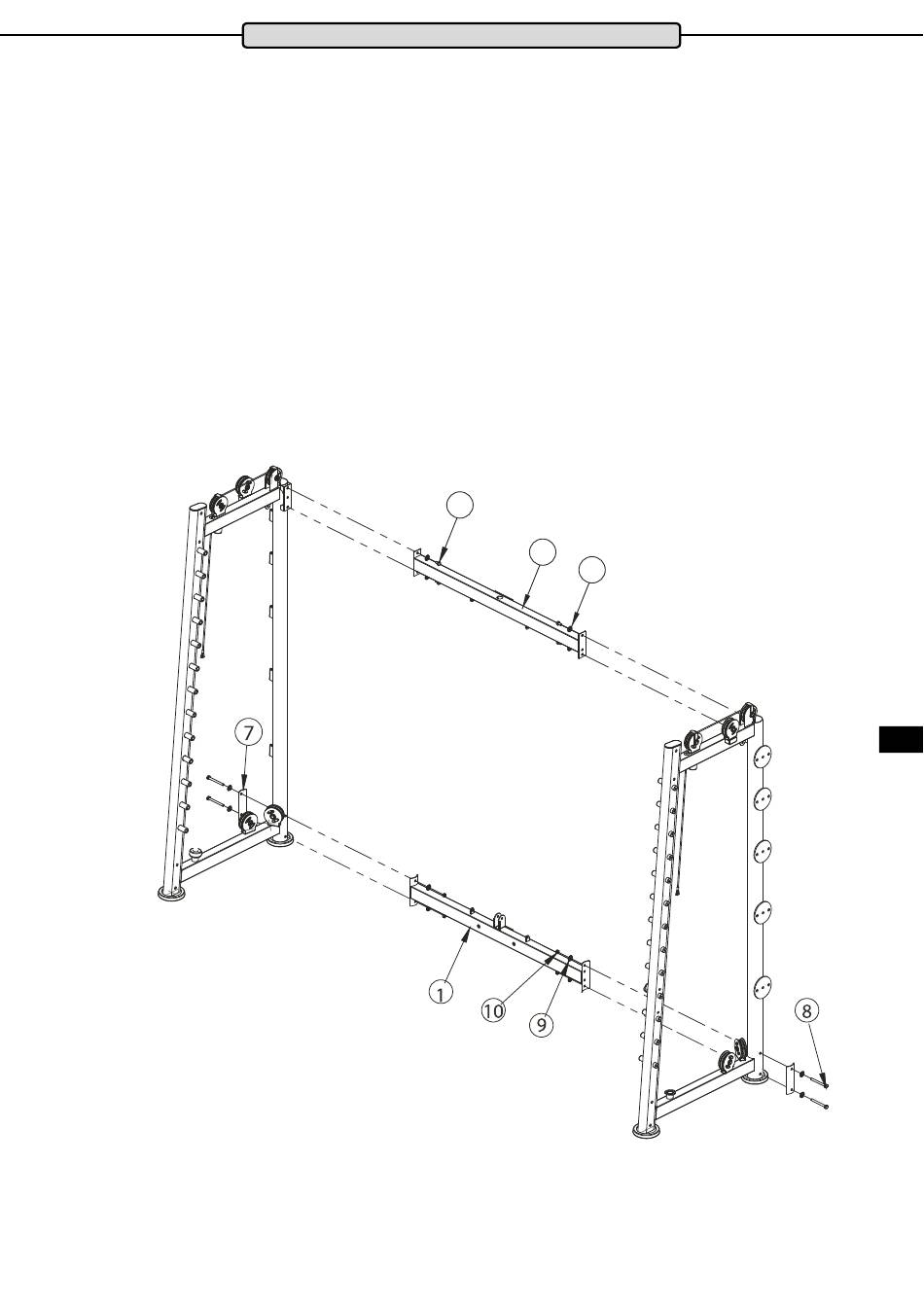

Etape d'assemblage 2 :
Reliez le cadre latéral gauche (2) et le cadre latéral droit (3) au cadre de base (1) en bas des côtés arrière. Utilisez deux vis hexago-
nales M10x100 (8), quatre rondelles Ø10 (9), deux écrous de sécurité M10 (10) et une plaque de montage courbe (7) de chaque côté.
Pour insérer les vis (8) à travers le cadre (2 & 3), vous devez soulever les poids de traction montés à l'étape 1, sinon ceux-ci bloque-
ront les trous de orage.
A l'aide de la traverse (28), reliez le cadre latéral gauche (2) et le cadre latéral droit (3) en haut des côtés arrière. Utilisez pour cela
deux vis hexagonales M10x20 (34) et deux rondelles Ø10 (9) de chaque côté.
REMARQUE :
Veuillez d'abord serrer toutes les vis à la main uniquement, jusqu'à ce que tous les éléments soient paraitement ajustés. Une ois cela
terminé, serrez les vis complètement.
34
28
9
FRA
13
