Assemblage – Station multifonction

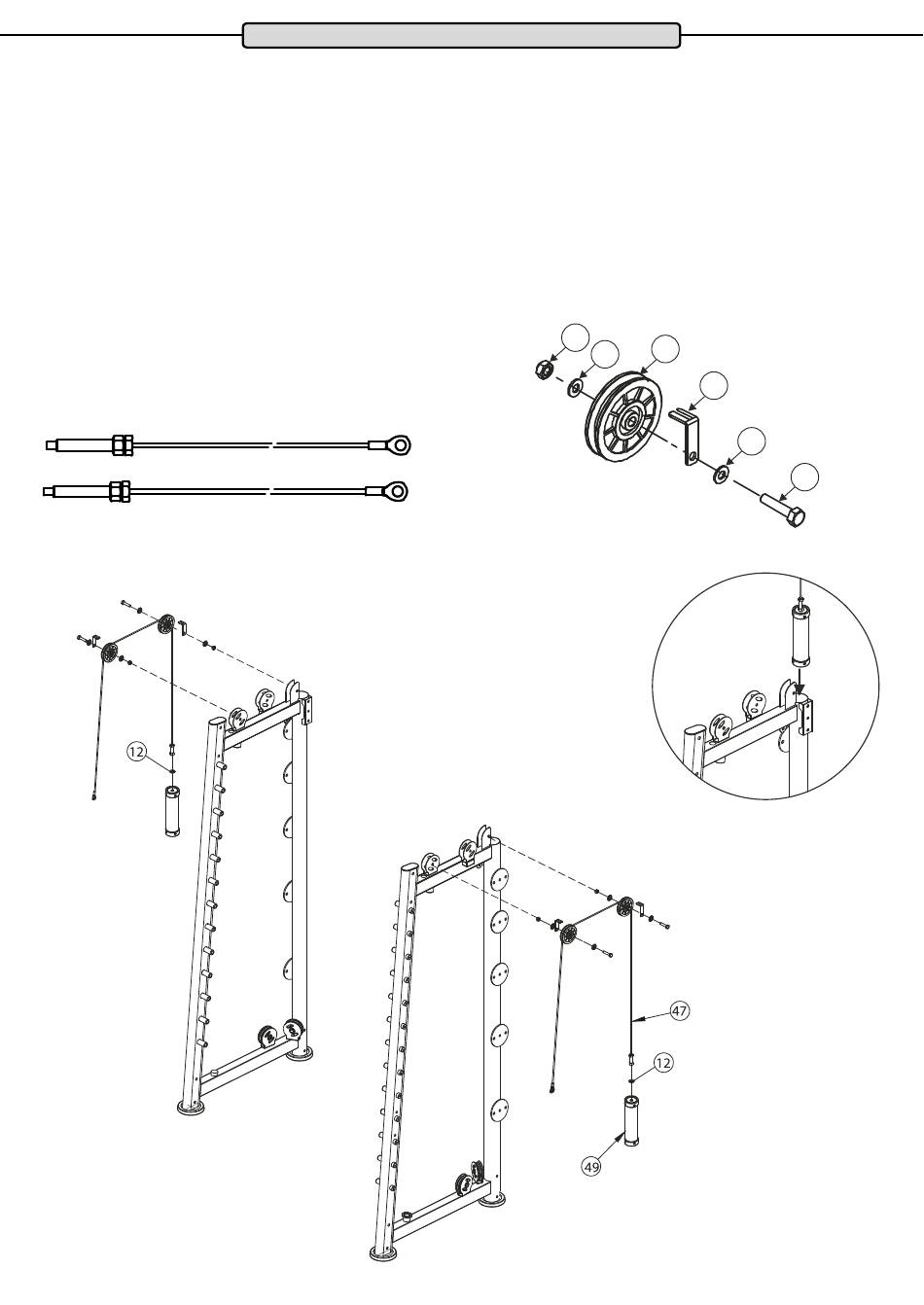

Etape d'assemblage 1 :
Fixez les poids de traction (49) avec une rondelle Ø12 (12) à chaque extrémité letée du câble de traction (47). Placez ensuite un
poids de traction (49) dans le tube arrière sur le cadre gauche et droit (2 gauche/3 droit) - voir ici le schéma en coupe circulaire.
Montez maintenant les deux poulies (38), chacune avec une vis hexagonale M10x50 (46), deux rondelles Ø10 (9), un guide de câble
(48) et un écrou de sécurité M10 (10) dans les deux supports de poulie supérieurs sur le cadre latéral gauche (2). Assurez-vous que la
position de chaque guide de câble (48) soit correcte.
Faites passer maintenant l'autre extrémité (avec œillet) du câble de traction (47) dans les guides de câble (48) et sur les deux poulies
(38) montées précédemment. Guidez ensuite le câble de traction par le trou du cadre latéral gauche et tirez vers le bas.
Répétez la même procédure du côté droit.
10
38
9
48
2x Câbles de traction (47) - Longueur 2 380 mm
9
4x
46
12
