Raccordement électrique

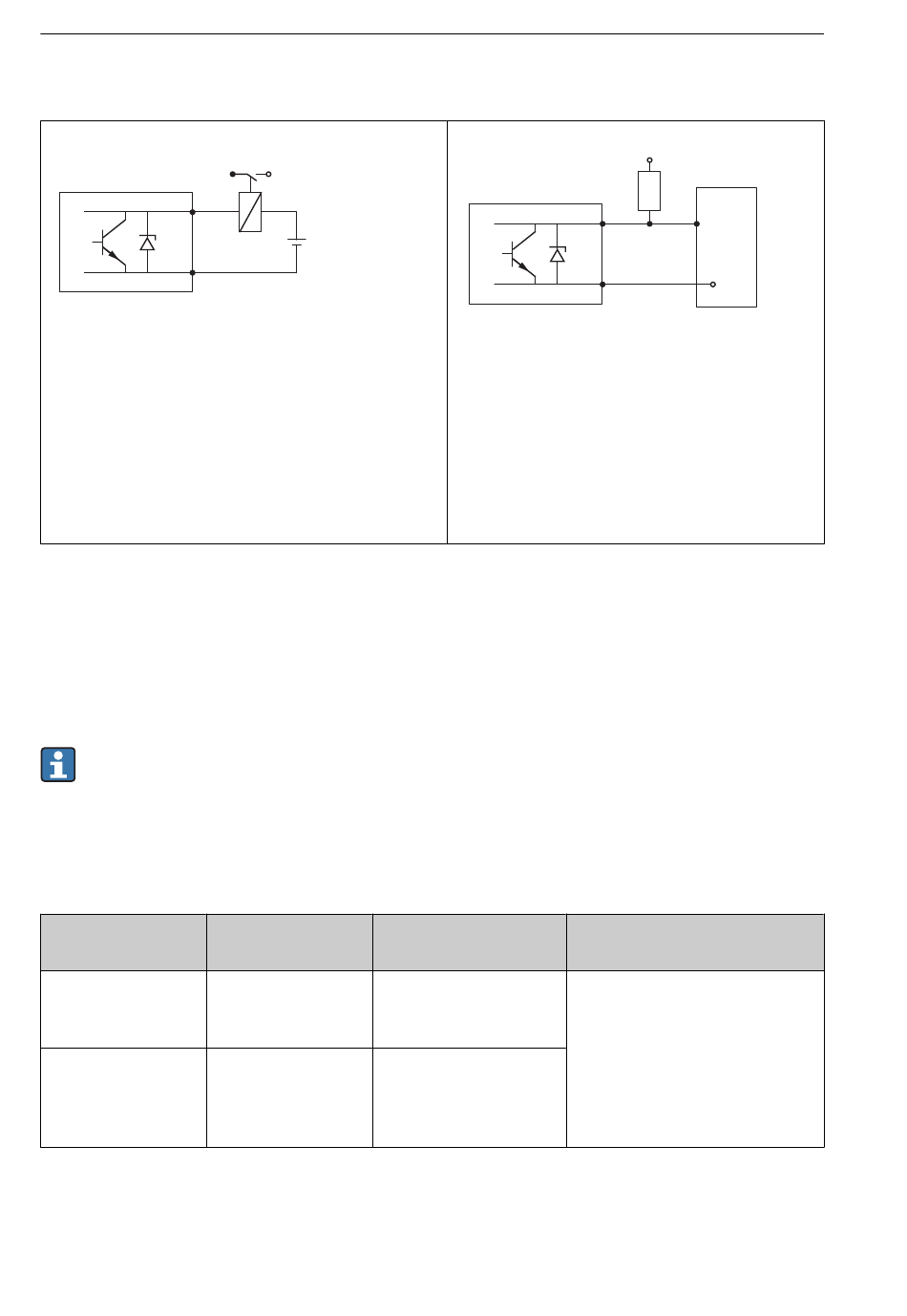

Exemples de raccordement de la sortie tout ou rien
3+
4-
å 5 Raccordement d'un relais
Relais adaptés (exemples) :
• Relais à semi-conducteurs : Phoenix Contact OV-24DC/
480AC/5 avec support pour rail profilé UMK-1 OM-R/
AMS
• Relais électromécanique : Phoenix Contact PLC-
RSC-12DC/21
7.2 Conditions de raccordement
7.2.1 Spécification de câble
PROFIBUS
Utiliser une paire torsadée blindée, de préférence de type A.
Pour plus d'informations concernant la spécification de câble, se référer au manuel de mise
en service BA00034S "PROFIBUS DP/PA : Guidelines for planning and commissioning"
(en anglais), à la directive PNO 2.092 "PROFIBUS PA User and Installation Guideline" ainsi
qu'à la norme IEC 61158-2 (MBP).
7.2.2 Diamètre de câble et section de fil
Type de protection
• Standard
• Ex ia
• Ex ic
• Ex tD
• Ex nA
• Agrément FM
• Agrément CSA
7.2.3 Protection contre les surtensions
Si l'appareil doit être utilisé pour la mesure de niveau de liquides inflammables, qui nécessite
une protection contre les surtensions selon DIN EN 60079-14, standard d'essai 60060-1 (10
30
+
-
Presse-étoupe Diamètre de câble
admissible
Matière synthétique 5...10 mm (0,2...0,39 in) 0,5...2,5 mm
M20x1,5
Métal M20x1,5 7...10 mm (0,28...0,39 in)
A0015909
å 6 Raccordement à une entrée numérique
1 Résistance de pull-up
2 Entrée de commutation
Levelflex FMP56, FMP57
+
1
2
3+
4-
Section de fil admissible
2 (20...14 AWG)
Endress+Hauser
A0015910
