Montage

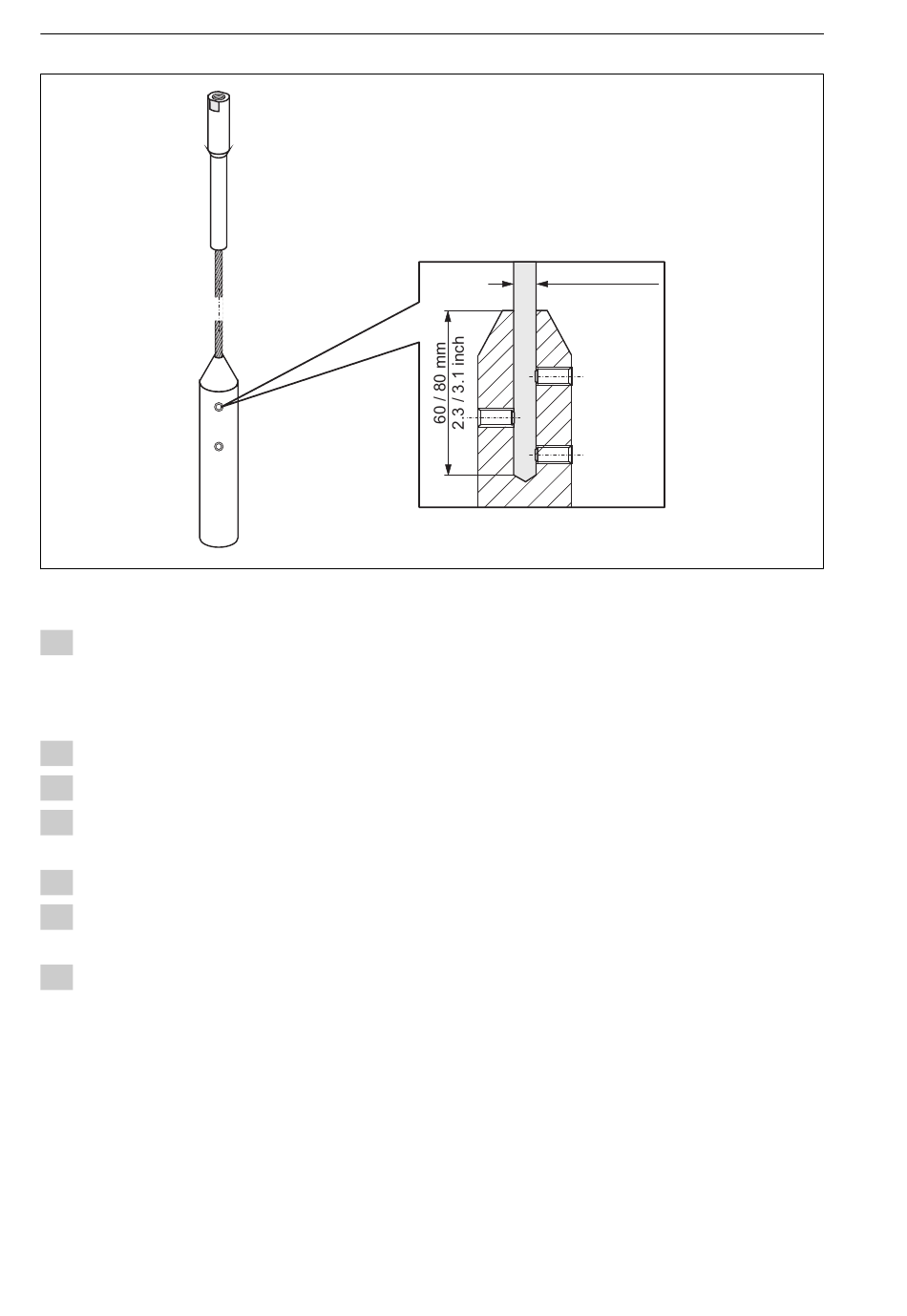

1. Dévisser les 3 vis sans tête du contrepoids à l'aide d'une clé pour vis six pans AF3 (pour
les câbles de 4 mm) ou AF4 (pour les câbles de 6 mm). Remarque : Les vis sans tête ont
un revêtement bloquant pour éviter un desserrage accidentel, de sorte qu'il faut un couple
de serrage plus élevé pour les desserrer.
2. Retirer le câble détaché du contrepoids.
3. Mesurer la nouvelle longueur du câble.
4. Mettre du ruban adhésif à l'endroit où le câble doit être raccourci pour éviter qu'il ne se
détorde.
5. Scier le câble à angle droit ou le couper à l'aide d'un coupe-boulon.
6. Introduire complètement le câble dans le contrepoids : câble 4 mm (0,16 in) :
60 mm (2,4 in) de profondeur ; câble 6 mm (0,24 in) : 80 mm (3,2 in) de profondeur.
7. Revisser les vis sans tête. En raison du revêtement bloquant des vis sans tête, il n'est pas
nécessaire d'utiliser un liquide de verrouillage. Couple de serrage : câble 4 mm (0,16 in) :
5 Nm (3,7 lbf ft) ; câble 6 mm (0,24 in) : 15 Nm (11 lbf ft).
24
Levelflex FMP56, FMP57
4 / 6 mm
0.16 / 0.25 inch
5/15 Nm
A0012453
