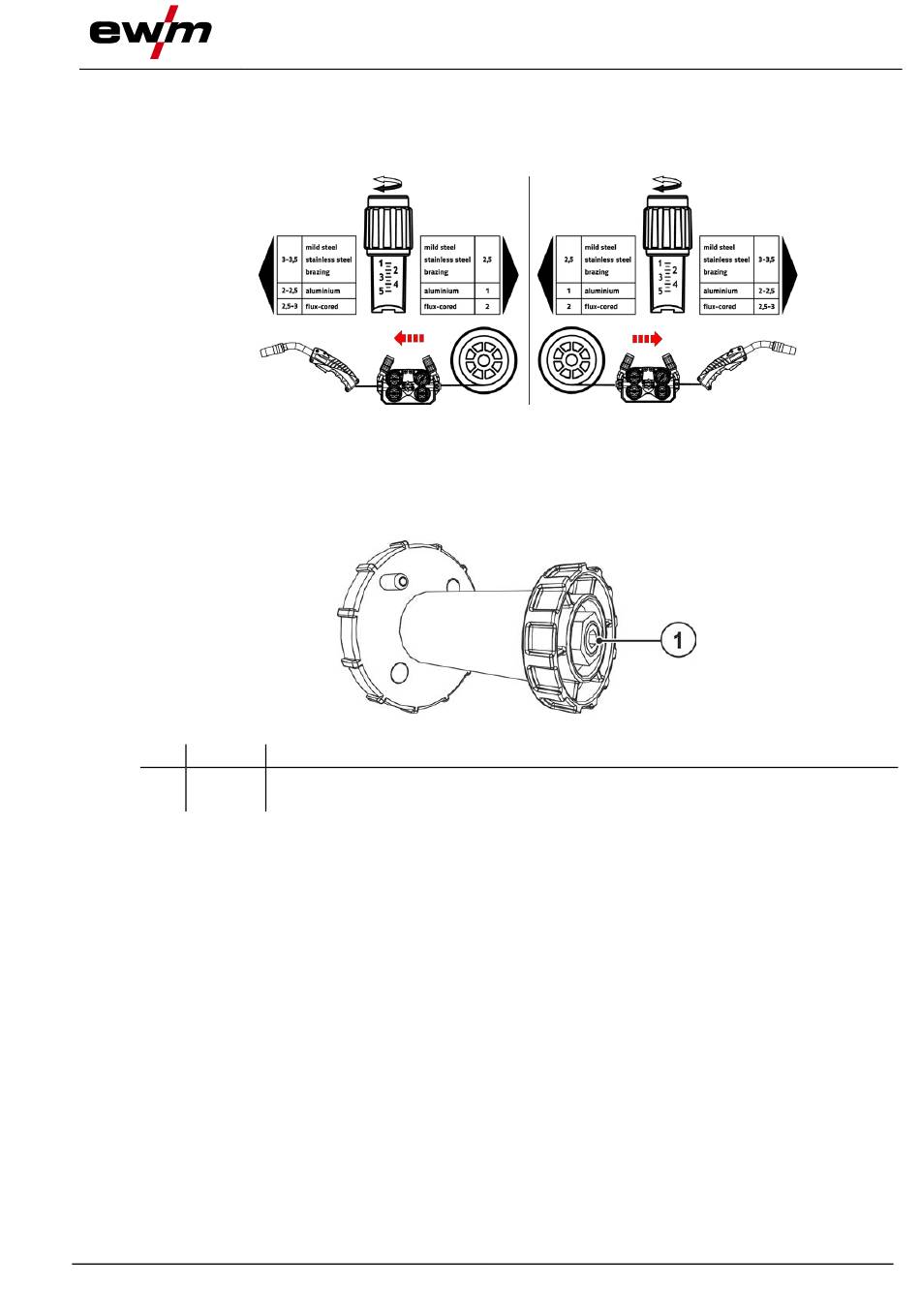

La force de pression doit être réglée au niveau des écrous de réglage de l'unité de pression et ce, in-
dépendamment pour chaque côté (entrée/sortie de fil) en fonction du métal d'apport utilisé. Un tableau
des valeurs de réglage figure sur une étiquette placée à proximité de l'entraînement du fil :
Variante 1 : position de montage gauche
Arrêt automatique de l'introduction du fil
Placer la torche de soudage contre la pièce pendant l'introduction du fil. Le fil de soudage est alors intro-
duit jusqu'à ce qu'il rencontre la pièce.
5.2.4.4
Réglage du frein de bobine
Pos. Symbole Description
1
•
Serrer la vis hexagonale (8 mm) dans le sens horaire pour augmenter le freinage.
Serrez le frein de la bobine jusqu'à l'arrêt du moteur du dérouleur mais sans bloquer le
fonctionnement !
5.2.5
Sélection du travail de soudage
Pour la sélection de la tâche de soudage et l'utilisation du générateur, voir les instructions d'utilisation
correspondantes « Commande ».
099-005653-EW502
26.10.2022
0
Vis hexagonale
Fixation du support de bobine de fil et réglage du frein de bobine
Structure et fonctionnement
Variante 2 : position de montage droite
Illustration 5-21
Illustration 5-22
Procédé de soudage MIG/MAG
43
