Structure et fonctionnement
Procédé de soudage MIG/MAG
5.2.4
Avance du fil
Risque de blessure lié aux composants mobiles !
Les dévidoirs sont pourvus de composants mobiles qui peuvent happer les mains, les
cheveux, les vêtements ou les outils et entraîner par conséquent des blessures !
•
Ne pas porter la main aux composants pivotants ou mobiles ou encore aux pièces
d'entraînement !
•
Veiller à ce que les couvercles du carter ou couvercles de protection restent bien fermés
pendant le fonctionnement !
Si le fil de soudage sort de manière incontrôlée, il peut entraîner un risque de blessure !
Le fil de soudage peut avancer à vitesse élevée et sortir de manière incontrôlée en cas
de gaine inappropriée ou incomplète, ce qui peut provoquer des blessures !
•
Avant le branchement sur secteur, mettre en place la gaine complète entre la bobine de fil
et la torche de soudage !
•
Contrôler la gaine à intervalles réguliers !
•
Pendant le fonctionnement, veiller à ce que tous les couvercles du carter ou couvercles de
protection restent fermés !
5.2.4.1
Utilisation de la bobine de fil
Risque de blessure en cas de fixation incorrecte de la bobine de fil.
Une bobine de fil fixée de manière incorrecte risque de se détacher du support de la
bobine de fil, de tomber et de causer en conséquence des dommages sur le poste ou de
blesser des personnes.
•
Fixer la bobine de fil correctement sur le support de bobine de fil.
•
Contrôler la fixation sûre de la bobine de fil avant chaque cycle de travail.
Il est possible d´utiliser des bobines de mandrin standard D300. Pour l'utilisation des bobines en
panier conformes à la norme DIN 8559, des adaptateurs sont nécessaires > voir le chapitre 9.
Pos. Symbole Description
1
2
•
Déverrouiller et ouvrir le volet de protection.
•
Séparer l'écrou moleté du support de la bobine.
•
Fixer la bobine de fil de soudage sur le support de la bobine de façon à ce que la broche d'entraîne-
ment
s'enclenche dans la perforation de la bobine.
•
Fixer à nouveau la bobine de fil à l'aide de l'écrou moleté.
38
0
Broche d'entraînement
Pour la fixation de la bobine de fil
Ecrou moleté
Pour la fixation de la bobine de fil
ATTENTION
ATTENTION

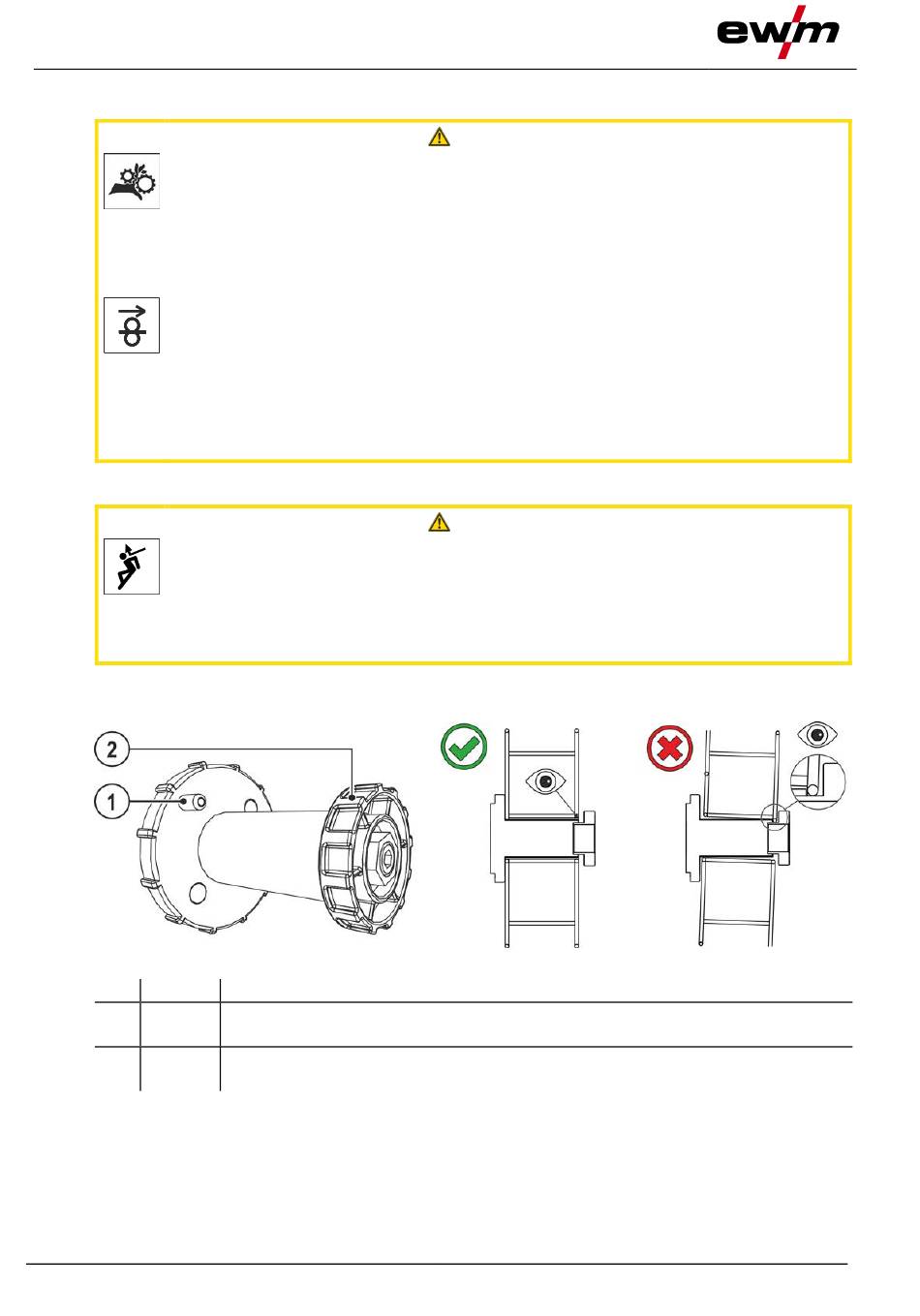

Illustration 5-17
099-005653-EW502
26.10.2022
