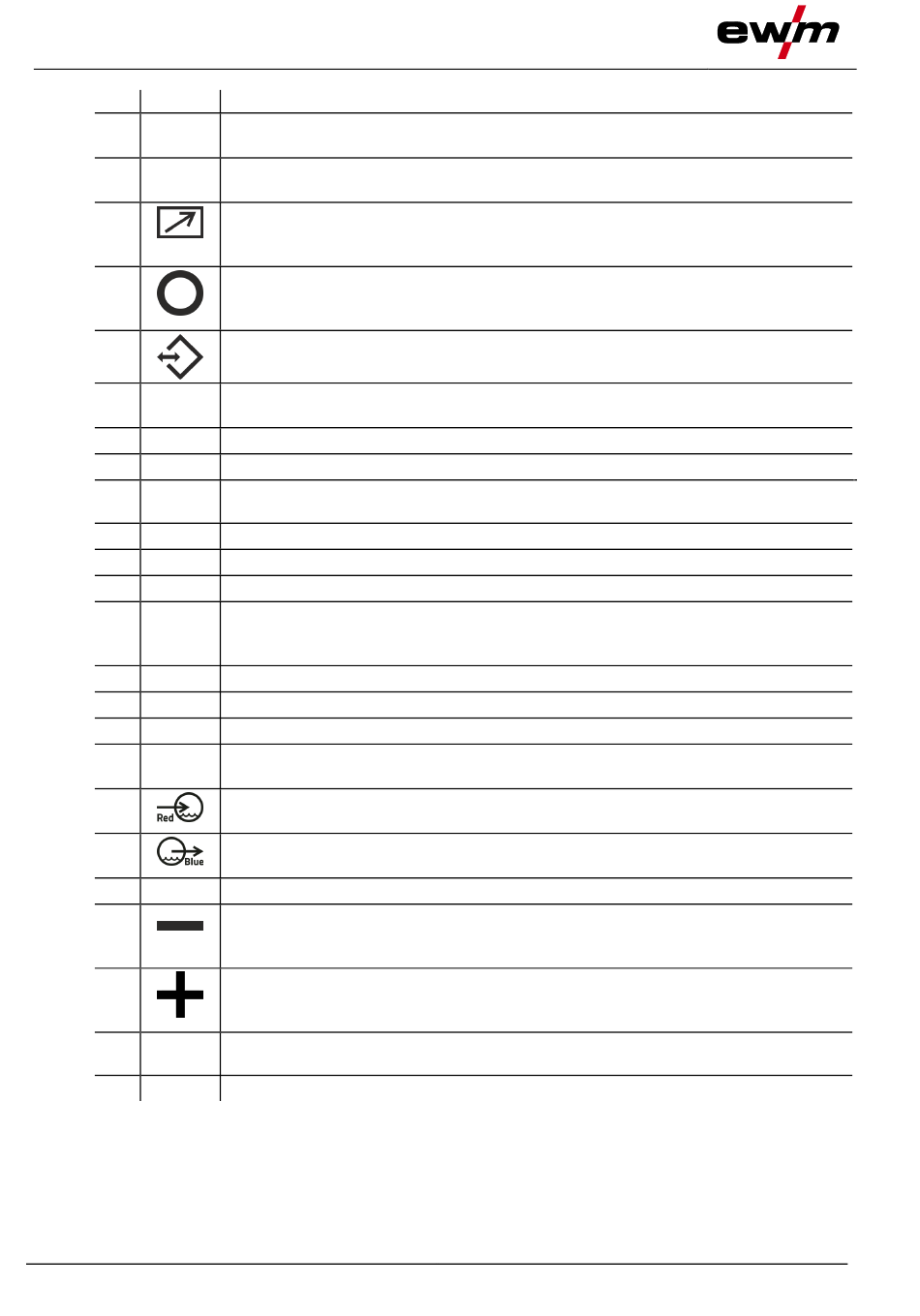

Description du matériel – Aperçu rapide
Vue frontale / vue latérale par la droite
Pos. Symbole Description
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
18
0
Interrupteur principal
Allumer ou éteindre le générateur.
Barre d'état à LED – Affichage de l'état de fonctionnement
L'état de fonctionnement est affiché par un guide de lumière > voir le chapitre 5.1.11.
Prise de raccordement 19 broches (analogique)
Pour le raccordement de composants accessoires analogiques (commande à distance,
ligne de commande, torche de soudage, etc.)
Prise Park, fiche de choix de polarité
Support de la fiche de choix de polarité en mode avec électrode manuelle ou lors du
transport.
Prise de raccordement 7 broches (numérique)
Pour raccorder les accessoires numériques
Raccord de torche de soudage (raccord Euro)
Courant de soudage, gaz de protection et gâchette de torche intégrés
Vis de purge pour le liquide de refroidissement > voir le chapitre 6.3.2
Poignée de transport
Fiche de sélection de polarité, câble de courant de soudage > voir le chapi-
tre 5.1.13
Réservoir de produit réfrigérant > voir le chapitre 5.1.5
Anneau de manutention > voir le chapitre 5.1.1
Galet de roulement avec frein d'arrêt
Admission de l'air de refroidissement
(refroidissement de la torche de soudage)
Possibilité d'ajouter un filtre à poussière en option
Galets de roulement, roues fixes
Anneau de manutention > voir le chapitre 5.1.1
Support de bouteilles de gaz
Profilé d'aluminium extrudé flexFit
Possibilité de fixation individuelle pour les accessoires et les options
Raccord rapide à obturation rouge
Reflux du réfrigérant de la torche
Raccord rapide à obturation bleu
Montée de réfrigérant vers la torche
Ouverture de sortie air de refroidissement
Prise de raccordement, courant de soudage « - »
Le raccordement des accessoires dépend du procédé, observer la description de rac-
cordement pour le mode opératoire de soudage correspondant > voir le chapitre 5.
Prise de raccordement, courant de soudage « + »
Le raccordement des accessoires dépend du procédé, observer la description de rac-
cordement pour le mode opératoire de soudage correspondant > voir le chapitre 5.
Commande de l'appareil (voir instructions d'utilisation « Commande » corres-
pondantes)
Volet de protection > voir le chapitre 5.1.12
