Structure et fonctionnement
Branchement sur secteur
5.5
Branchement sur secteur
Danger en cas de raccordement au réseau inapproprié !
Un raccordement au réseau inapproprié peut entraîner des dommages matériels ou
corporels !
•
Utiliser le poste uniquement en le branchant à une prise raccordée à un conducteur,
conformément aux spécifications.
•
Si une nouvelle fiche réseau doit être raccordée, cette installation doit être réalisée
exclusivement par un électricien, conformément aux lois ou dispositions régionales
correspondantes (ordre de phase indifférent avec des appareils triphasés) !
•
Les fiches, prises et câbles réseau doivent être régulièrement contrôlés par un électricien !
5.5.1
Architecture de réseau
Le poste peut être raccordé et utilisé avec tous les réseaux TN et TT avec conducteur
neutre séparé et conducteur de protection.
Légende
Pos.
Désignation
L1
Conducteur externe
N
Conducteur neutre
PE
Conducteur de protection
Tension de fonctionnement - tension secteur !
La tension de service apposée sur la plaque signalétique doit correspondre à la tension
réseau pour éviter tout endommagement du poste !
•
La valeur du fusible secteur est indiquée au chapitre « Caractéristiques techniques ».
•
Brancher la fiche réseau du poste hors tension dans la prise correspondante.
18
DANGER
CONSIGNE

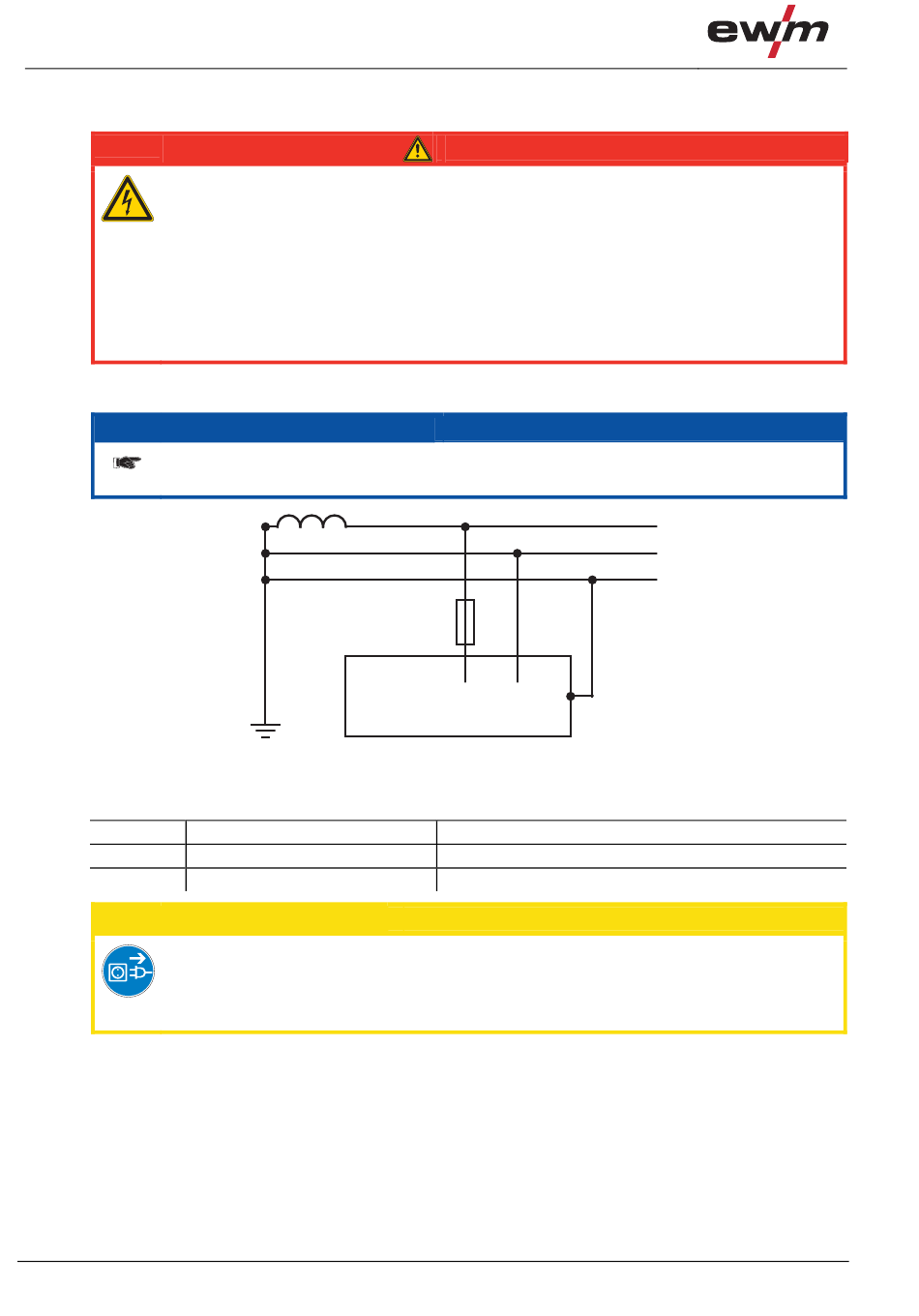

Illustration 5-1
Couleur distinctive
marron
bleu
vert-jaune
ATTENTION
L1
N
PE
099-005167-EW502
29.06.2010
