Montage
5.3.7

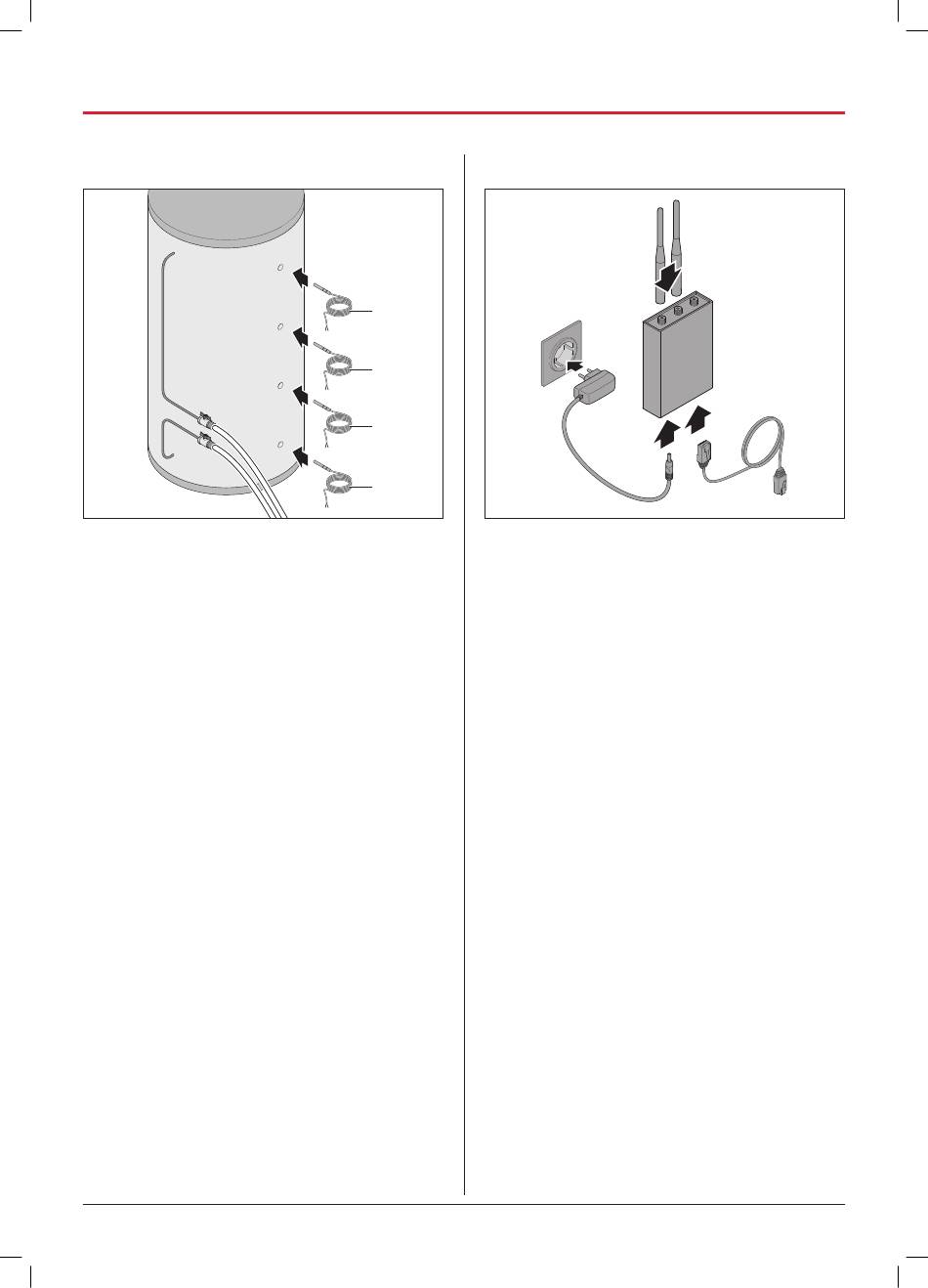

Raccorder une sonde thermique
A Installez quatre sondes thermiques (T1-T4) sur le
réservoir tampon. Tenez compte de la quantité de
réservoirs tampons.
« 12.2 Schémas hydrauliques » (page 35).
D
A Raccordez une sonde thermique (T5) dans l'avance
du circuit de chauffage.
« 12.2 Schémas hydrauliques » (page 35).
D
A Acheminez le câble de la sonde thermique (T1-T5)
jusqu'à l'armoire de commande.
Pour le raccordement électrique, respectez les
schémas des circuits correspondants.
Schémas des circuits.
24 | ELCO GmbH
ELCO_BA_Varion_C-Power_5-30_FR_12-2019.indd 24
ELCO_BA_Varion_C-Power_5-30_FR_12-2019.indd 24
5.3.8
Raccorder le modem
T1
T2
T3
T4
Pour le raccordement du modem, respectez les points
suivants :
B Si le modem est soumis à de fortes températures,
des dysfonctionnements peuvent survenir.
B La longueur du câble raccordant l'armoire de
commande au modem ne doit pas dépasser 100 m.
A Montez le modem de manière à garantir la
réception.
A Raccordez le modem
Instructions du modem.
Mode d'emploi CHP 5.0 - 30.0 | État 12.2019
