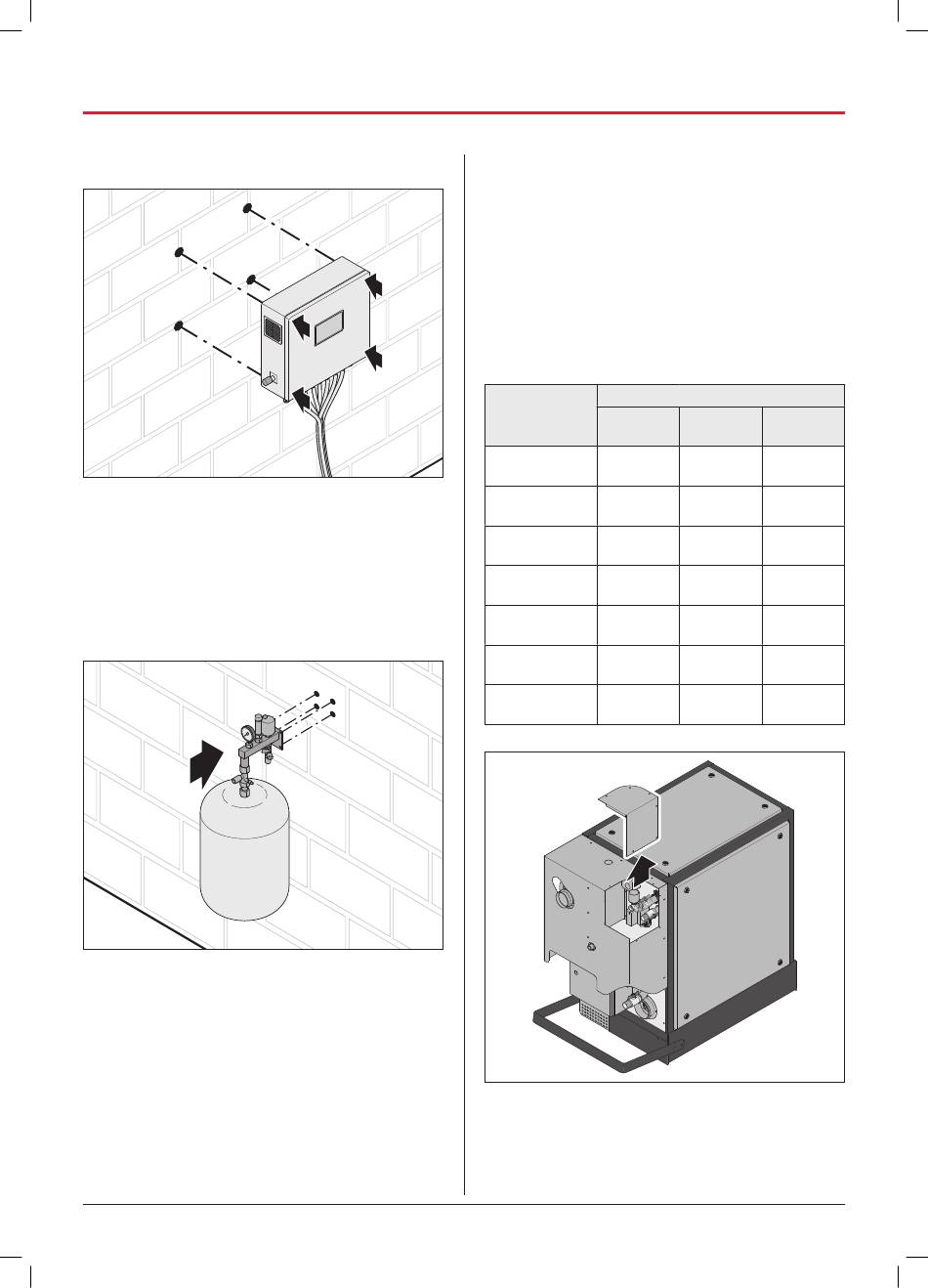

Montage
5.3.4
Visser l'armoire de commande
A Ouvrez l'armoire de commande.
A Repérez les points d'alésage au mur.
A Alésez les trous de vissage.
A Vissez l'armoire de commande au mur.
A Respectez les distances minimales.
« 5.2.2 Locaux » (page 15).
D
5.3.5
Visser le groupe de raccordement MAG
A Repérez les points d'alésage au mur.
A Alésez les trous de vissage.
A Vissez le groupe de raccordement MAG au mur.
20 | ELCO GmbH
ELCO_BA_Varion_C-Power_5-30_FR_12-2019.indd 20
ELCO_BA_Varion_C-Power_5-30_FR_12-2019.indd 20
5.3.6
Raccorder l'unité de génération
Pour raccorder l'installation au système de chauffage,
respectez le schéma hydraulique correspondant.
« 12.2 Schémas hydrauliques » (page 35).
D
Pour associer les raccords, fiez-vous toujours aux
désignations figurant sur l'unité de génération.
Pour raccorde les conduites, respectez les tailles de
raccordement et le type.
Tailles de raccordement de l'unité de génération
Raccordement
Taille de raccordement et type
CHP
5.0 - 7.2
Tampon/
Filetage
retour d'eau
extérieur 1"
Tampon/
Filetage
avance d'eau
extérieur 1"
MAG
Filetage
extérieur 3/4"
Condensat
Filetage
extérieur 3/4"
Gaz
DN 80
d'échappe ment
Air
DN 100
d'évacuation
Gaz
Filetage
intérieur 1/2"
A Retirez le couvercle.
En cas de besoin, l'ensemble du couvercle arrière peut
être desserré et retiré.
Mode d'emploi CHP 5.0 - 30.0 | État 12.2019
CHP
CHP
11.0 - 20.0
25.0 - 30.0
Filetage
Filetage
extérieur 1"
extérieur 1"
Filetage
Filetage
extérieur 1"
extérieur 1"
Filetage
Filetage
extérieur 3/4"
extérieur 3/4"
Filetage
Filetage
extérieur 3/4"
extérieur 3/4"
DN 80
DN 80
DN 100
DN 160
Filetage
Filetage
intérieur 1/2"
extérieur 1"
