D ATTENTION !
Risque de dommages causés par un raccordement
incorrect des conduites !
Les conduites de raccordement fixes transmettent
des vibrations au bâtiment. Les vibrations risquent
d'endommager les conduites de raccordement.
A Pour toutes les conduites raccordées à l'unité de
génération, utilisez exclusivement des modèles
flexibles.
A Respectez l'attribution précise des conduites et
raccords.
Filtre KMS
Le filtre KMS doit être répondre aux exigences
suivantes:
B Montage à proximité du réservoir tampon.
B Raccordement de manière à pouvoir mettre en
place un réservoir de 5 litres de collecte de l'eau en
dessous. Au besoin, il est possible d'utiliser un arc
de surélévation (disponibles en option).
B La flèche figurant sur la tête de filtre est orientée
dans le sens d'écoulement.
B Montage horizontal de la tête de filtre.
B Montage d'une soupape avant et après le filtre
KMS.
Instructions du filtre KMS.

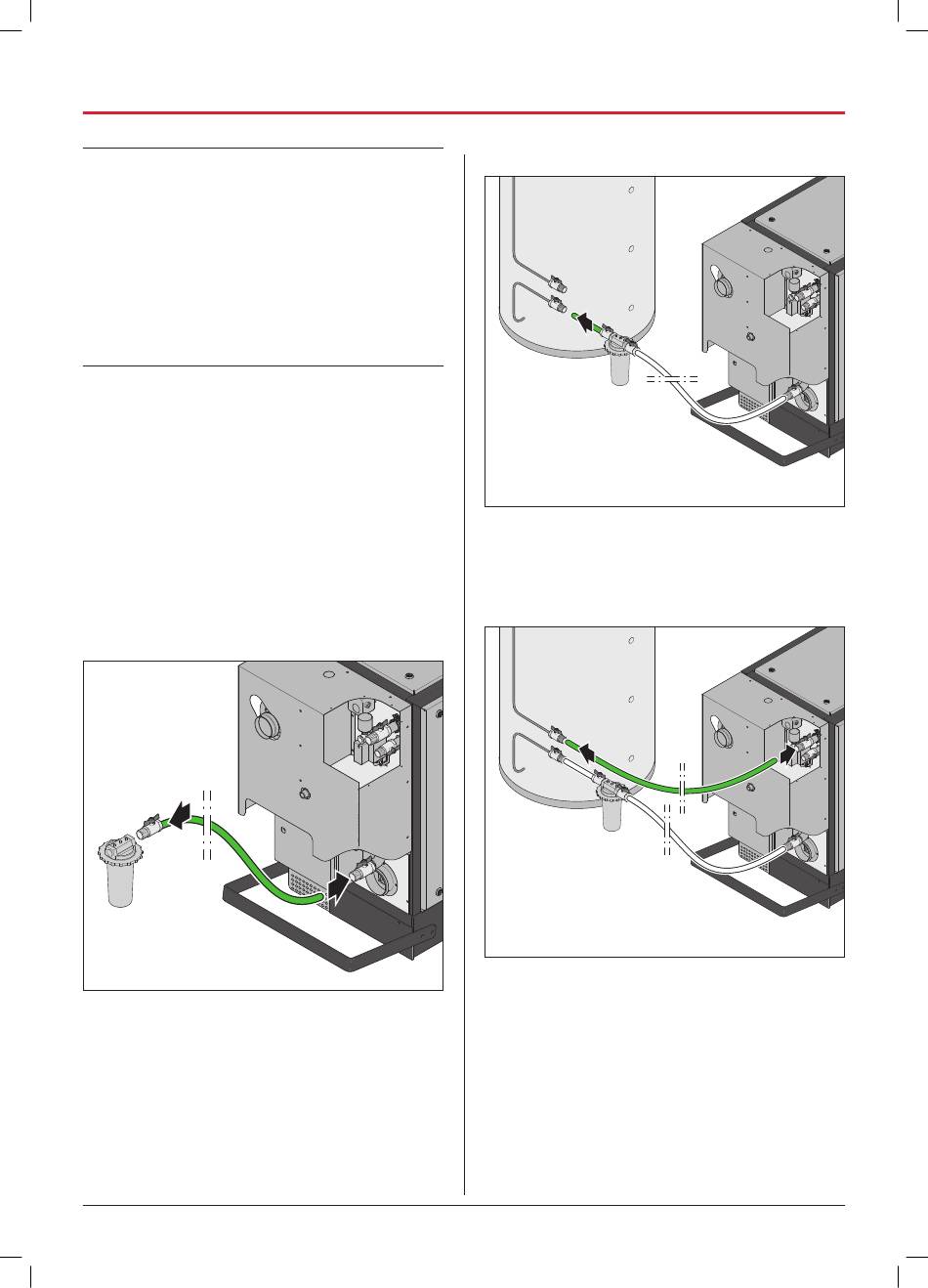

A Raccordez la conduite au tampon/retour d'eau de
l'unité de génération.
A Raccordez la conduite au filtre KMS.
Instructions du filtre KMS.
Mode d'emploi CHP 5.0 - 30.0 | État 12.2019
ELCO_BA_Varion_C-Power_5-30_FR_12-2019.indd 21
ELCO_BA_Varion_C-Power_5-30_FR_12-2019.indd 21
Tampon/retour d'eau
A Raccordez la conduite au retour du réservoir
tampon.
A Raccordez la conduite au filtre KMS.
Instructions du filtre KMS.
Tampon/avance d'eau
A Raccordez la conduite à l'avance du réservoir
tampon.
A Raccordez la conduite au raccord tampon/avance
d'eau de l'unité de génération.
Pour intégrer l'installation dans le circuit de chauffage :
A Ouvrez d'abord la soupape du retour.
A Vérifiez l'étanchéité.
A Ouvrez ensuite la soupape de l'avance.
A Vérifiez à nouveau l'étanchéité.
Montage
ELCO GmbH | 21
