3.6.3

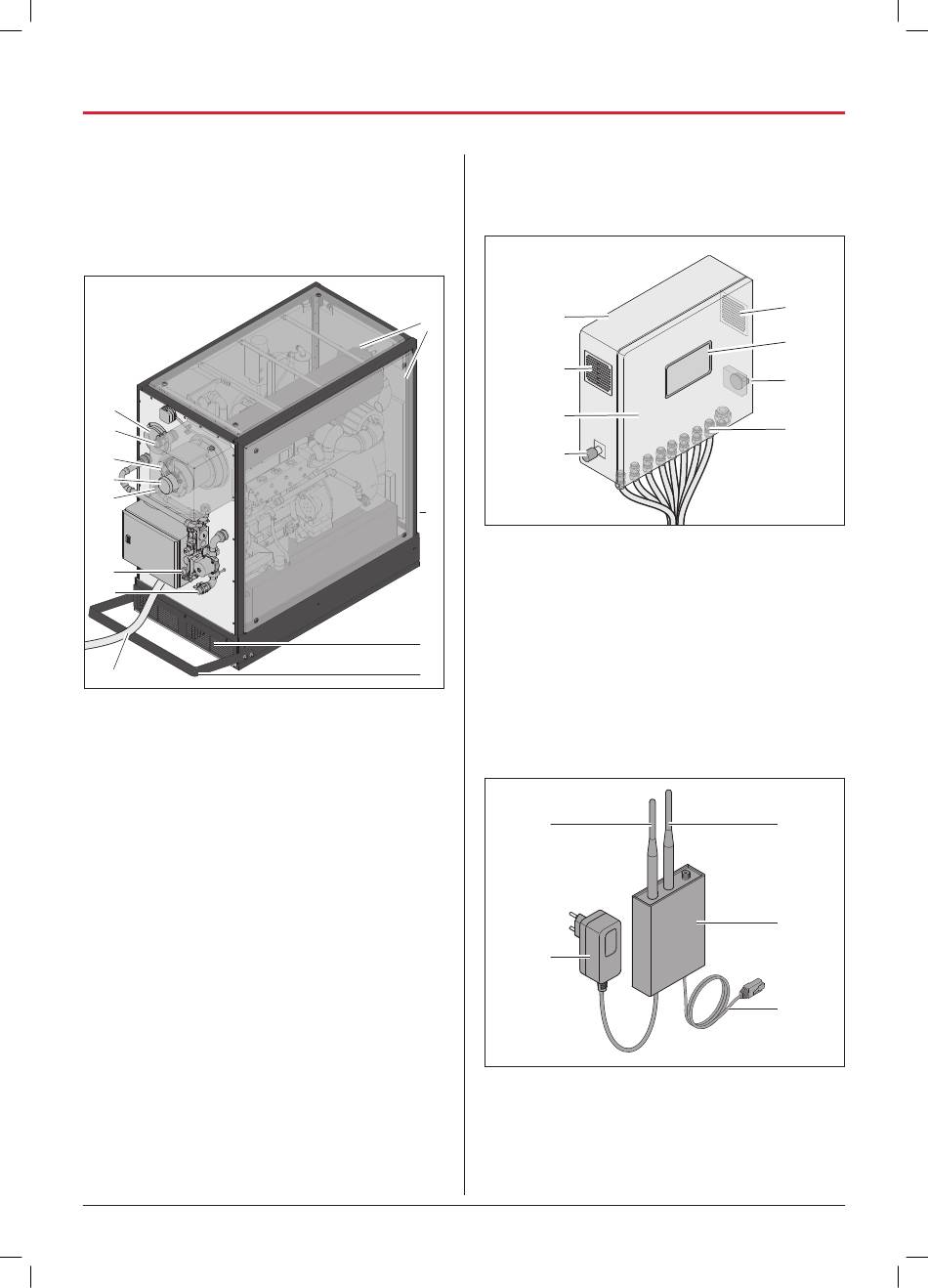

Unité de génération CHP 25.0 - 30.0
L'unité de génération comporte la centrale thermique,
le moteur à combustion, le générateur et les
échangeurs thermiques.
L'unité de génération constitue la pierre angulaire du
système de génération de courant et de chaleur.
A
B
C
D
E
F
G
H
A Raccord Air d'évacuation (en fonction de l'air
ambiant)
B Raccord Tampon/avance d'eau
C Raccord MAG
D Raccord Gaz d'échappement
E Raccord Condensat
F Raccord Gaz
G Raccord Tampon/retour d'eau
H Faisceau de câbles de l'armoire de commande
I
Couvercle du boîtier
J Plaque signalétique
K Grille d'entrée d'air d'alimentation
L Étrier de protection
Mode d'emploi BHKW 5.0 - 30.0 | État 12.2019
ELCO_BA_Varion_C-Power_5-30_FR_12-2019.indd 11
ELCO_BA_Varion_C-Power_5-30_FR_12-2019.indd 11
Informations sur les produits
3.6.4
Armoire de commande
L'armoire de commande regroupe tous les composants
nécessaires à la commande de l'installation.
A
I
B
C
D
J
A Boîtier
B Aération et ventilation
C Porte de l'armoire de commande
D Bouton d'arrêt d'urgence
E Écran de commande
F Interrupteur principal
K
G Passages de câbles
L
3.6.5
Modem
Le modem permet de commander l'installation à
distance et de lire les données par le biais du réseau
mobile.
A
C
A Antenne (emplacement « Mobile »)
B Antenne (emplacement « Mobile »)
C Bloc électrique Modem GSM
D Modem LTE
E Câble de raccordement (emplacement LAN 1)
B
E
F
G
B
D
E
ELCO GmbH | 11
