Montage
MAG

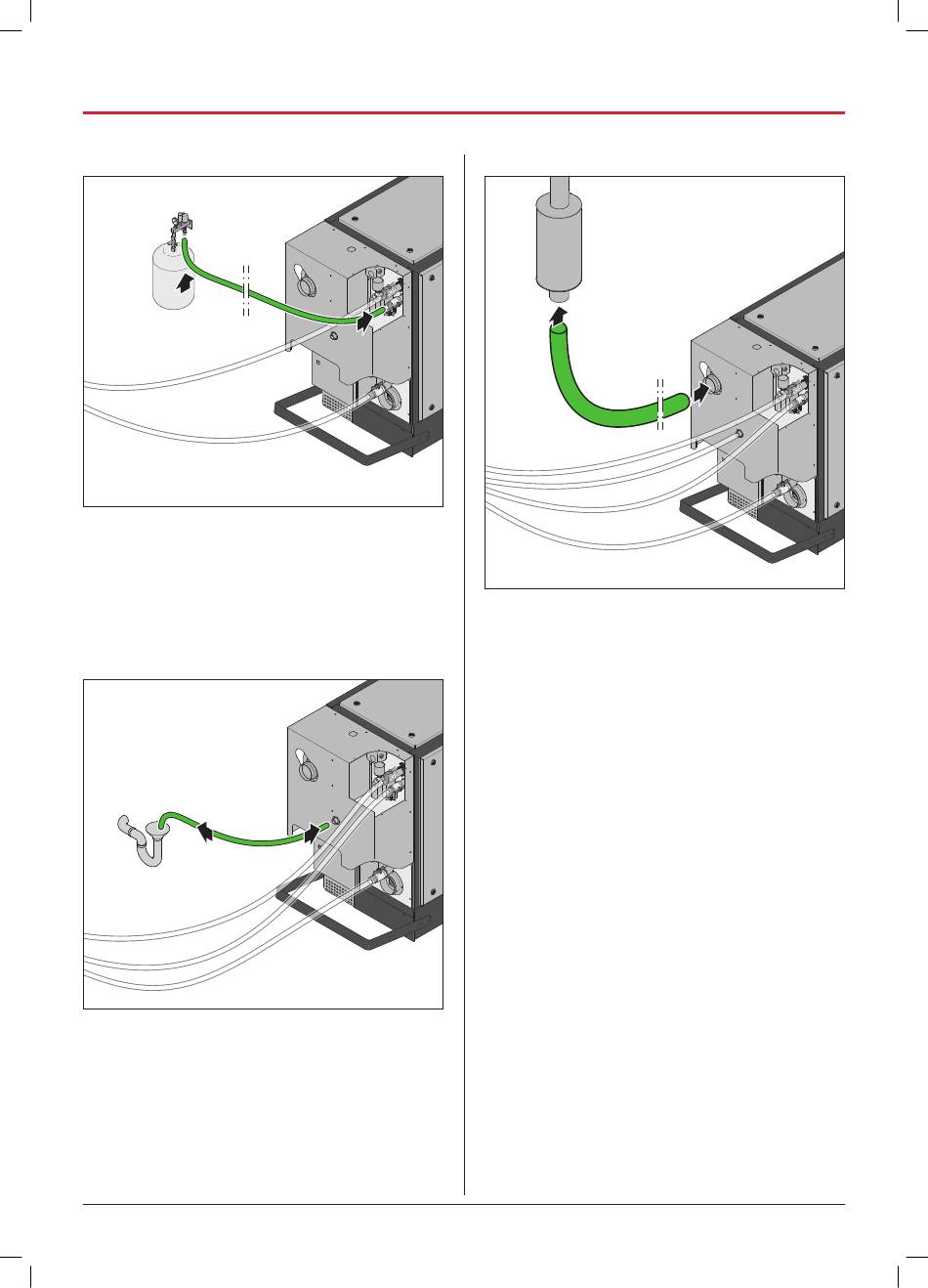

A Avant de procéder au raccordement, veillez
à ce que la pression préalable du groupe de
raccordement MAG s'élève à 1,0 bar.
A Raccordez la conduite au raccord MAG de l'unité
de génération.
A Raccordez la conduite au groupe de raccordement
MAG.
Condensat
La conduite d'eau de condensation doit être
anticorrosion.
La conduite doit être suffisamment inclinée par rapport
à l'unité de génération pour permettre l'évacuation.
A Raccordez la conduite au raccord de condensat de
l'unité de génération.
A Raccordez la conduite à l'évacuation du condensat.
22 | ELCO GmbH
ELCO_BA_Varion_C-Power_5-30_FR_12-2019.indd 22
ELCO_BA_Varion_C-Power_5-30_FR_12-2019.indd 22
Gaz d'échappement
La conduite doit être suffisamment inclinée par rapport
à l'unité de génération.
A Veillez à disposer d'un amortisseur de bruit des gaz
d'échappement (disponible en option) :
B Dans l'acheminement des gaz d'échappement.
B À proximité de l'unité de génération.
B En cas de montage à l'horizontale avec
évacuation correcte de l'eau de condensation.
A Raccordez la conduite au raccord de gaz
d'échappement de l'unité de génération.
A Raccordez la conduite à la cheminée.
A Veillez à ce que la conduite ne soit pas coupée (par
exemple, par le glissement de pièces connectées à
la verticale).
A Assurez-vous que l'acheminement des gaz
d'échappement ne puisse pas sortir de la pièce de
raccordement à cause des vibrations.
Instructions de l'amortisseur de bruit des gaz
d'échappement.
Instructions de planification et de montage gaz
d'échappement / air d'évacuation
Mode d'emploi CHP 5.0 - 30.0 | État 12.2019
