Montage
Gaz

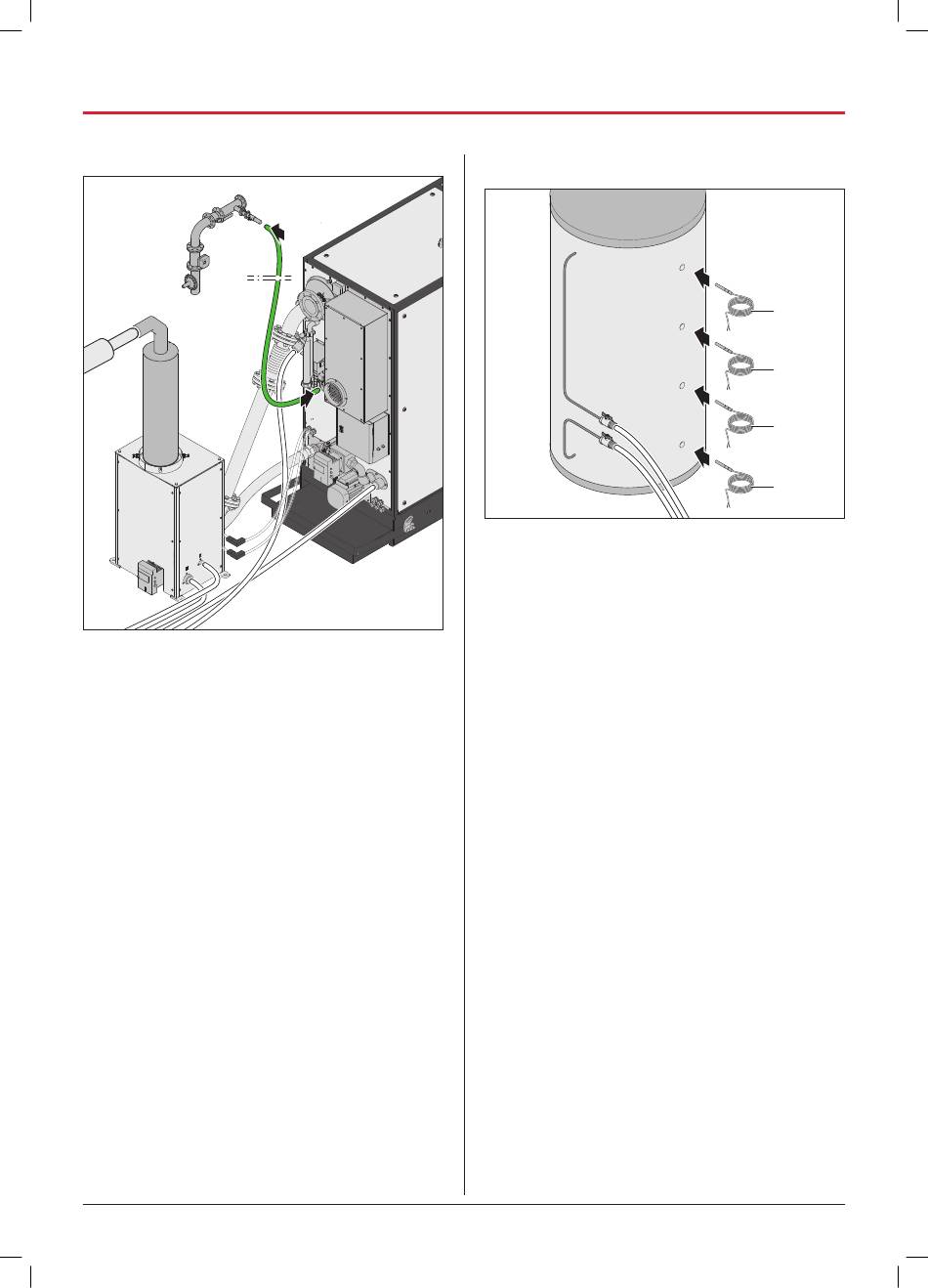

Pour le raccordement du gaz, respectez les directives
en vigueur (par exemple, TRGI en Allemagne). Il est
interdit de réaliser un raccordement par le biais d'une
prise d'appareil à gaz.
A Raccordez la conduite au raccord de gaz de l'unité
de génération.
A Raccordez la conduite au raccord d'alimentation en
gaz.
26 | ELCO GmbH
ELCO_BA_Varion_C-Power_50_FR_01-2020.indd 26
ELCO_BA_Varion_C-Power_50_FR_01-2020.indd 26
5.3.7
Raccorder une sonde thermique
A Installez quatre sondes thermiques (T1-T4) sur le
réservoir tampon. Tenez compte de la quantité de
réservoirs tampons.
« 12.2 Schémas hydrauliques » (page 37).
D
A Raccordez une sonde thermique (T5) dans l'avance
du circuit de chauffage.
« 12.2 Schémas hydrauliques » (page 37).
D
A Acheminez le câble de la sonde thermique (T1-T5)
jusqu'à l'armoire de commande.
Pour le raccordement électrique, respectez les
schémas des circuits correspondants.
Schémas des circuits.
Mode d'emploi CHP 50.0 | État 01.2020
T1
T2
T3
T4
