Montage
5.2.2
Locaux
Les locaux doivent respecter les exigences suivantes :
B Le lieu d'installation doit respecter les lois et
réglementations qui s'appliquent aux chaufferies
(par exemple, en Allemagne, conforme à la
réglementation sur les cheminées).
B Le sol sur lequel l'unité de génération va être
installée doit être plan, lisse, solide, sec et porteur.
B La température ambiante doit se situer entre
+5 °C et +30 °C.
B La hauteur de la pièce doit être d'au moins 2400
mm à partir de la surface d'implantation.
B L'installation doit être protégée contre le gel et les
intempéries.
Interdictions :
B Installation sur chape flottante.
B Utilisation dans la même pièce de sèche-linge.
B Entreposage sur le lieu d'installation de substances
explosives ou facilement inflammables (par
exemple, papier, peintures, essence).
B Utilisation de fluides agressifs (par exemple, sprays,
solvants, nettoyants contenant du chlore, peintures,
colles) à proximité de l'installation.
En cas d'installation dans des caves voûtées ou dans
des pièces à parois lisses (réverbérantes), il existe un
risque de résonances sonores ou vibratoires.
L'emplacement de l'installation doit être sélectionné de
manière à répondre aux exigences suivantes :
B Les dispositifs d'aération ou de ventilation de
l'installation ne doivent être ni fermé, ni verrouillés.
B Le bouton d'arrêt d'urgence doit toujours être
accessible.

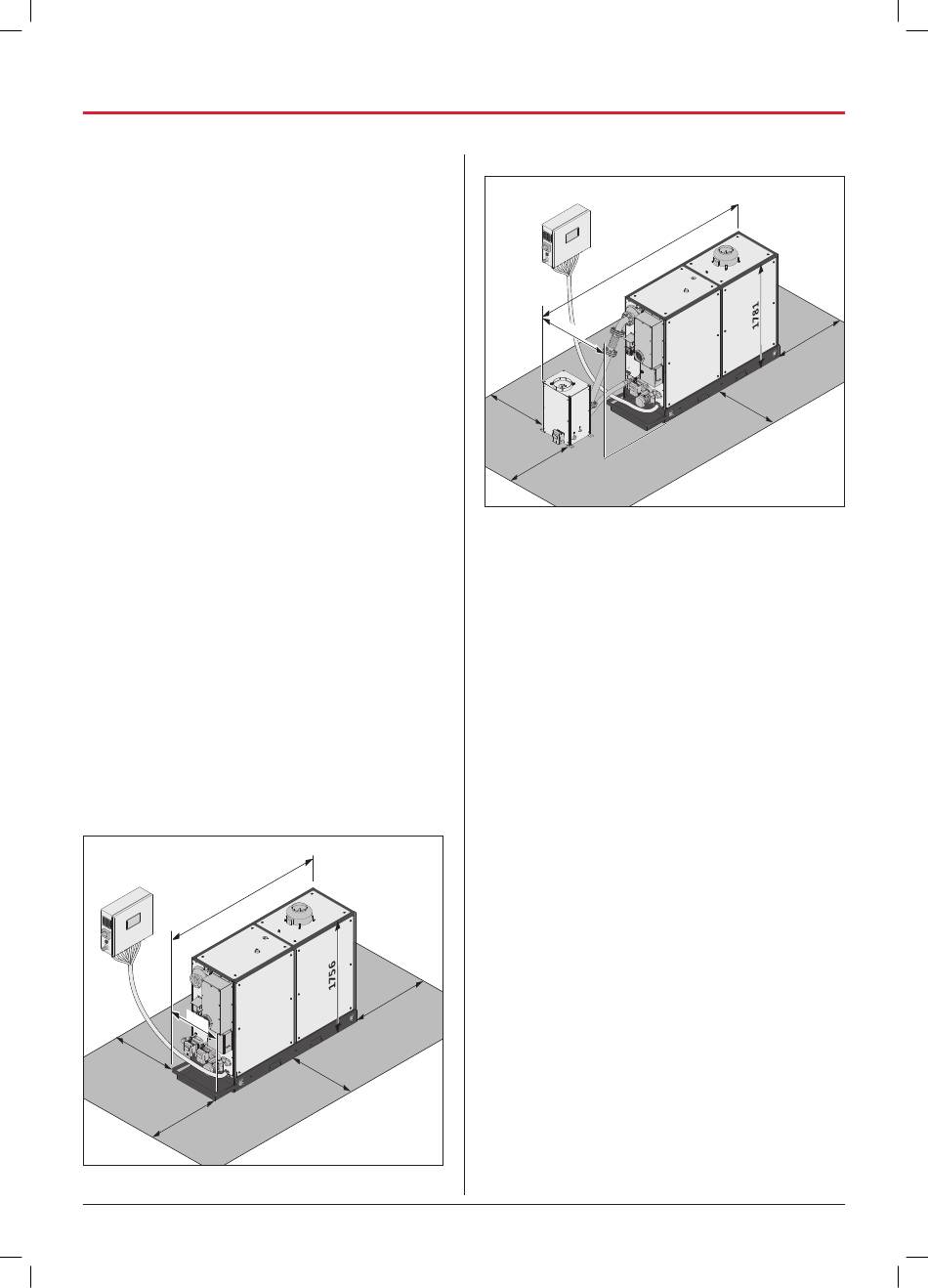

Encombrement du CHP 50.0 standard et
CHP 50.0 haute température
8 2
2
> 7
0 0
0 0
> 7
14 | ELCO GmbH
ELCO_BA_Varion_C-Power_50_FR_01-2020.indd 14
ELCO_BA_Varion_C-Power_50_FR_01-2020.indd 14
8 7
2 5
0 0
> 7
> 7
0 0
Encombrement du CHP 50.0 valeur de combustion
0 6
3 8
9 6
9
> 7
0 0
0 0
> 7
Le dégagement minimal (> 700 mm de tous les côtés)
doit être respecté.
Distance minimale pour les travaux de maintenance :
B 600 mm d'espace libre au-dessus de l'installation.
B 300 mm d'espace libre près de l'armoire de
commande.
Si la distance minimale n'est pas respectée :
A Adressez-vous au fabricant.
5.2.3
Système de chauffage
Du côté du client, le système de chauffage du bâtiment
englobe avant tout la chaudière de charge de pointe,
le réservoir tampon et le système de conduites
accompagné des corps de chauffe.
La chaudière de charge de pointe fournit la chaleur
résiduelle nécessaire si le besoin en énergie thermique
dépasse la capacité de l'installation (par exemple, en
cas de froid extrême).
Pour pouvoir faire fonctionner l'installation, un réservoir
tampon remplissant les exigences suivantes est
nécessaire :
B Le réservoir tampon doit présenter des logements
pour les sondes thermiques.
B Le réservoir tampon doit être doté d'organes
d'obturation au niveau des raccords avec
l'installation.
B Le réservoir tampon doit être adapté aux exigences
de l'installation : au moins 50 l par kW thermique
pour les installations > 10 kW
Mode d'emploi CHP 50.0 | État 01.2020
0 0
> 7
> 7
0 0
th
