Montage

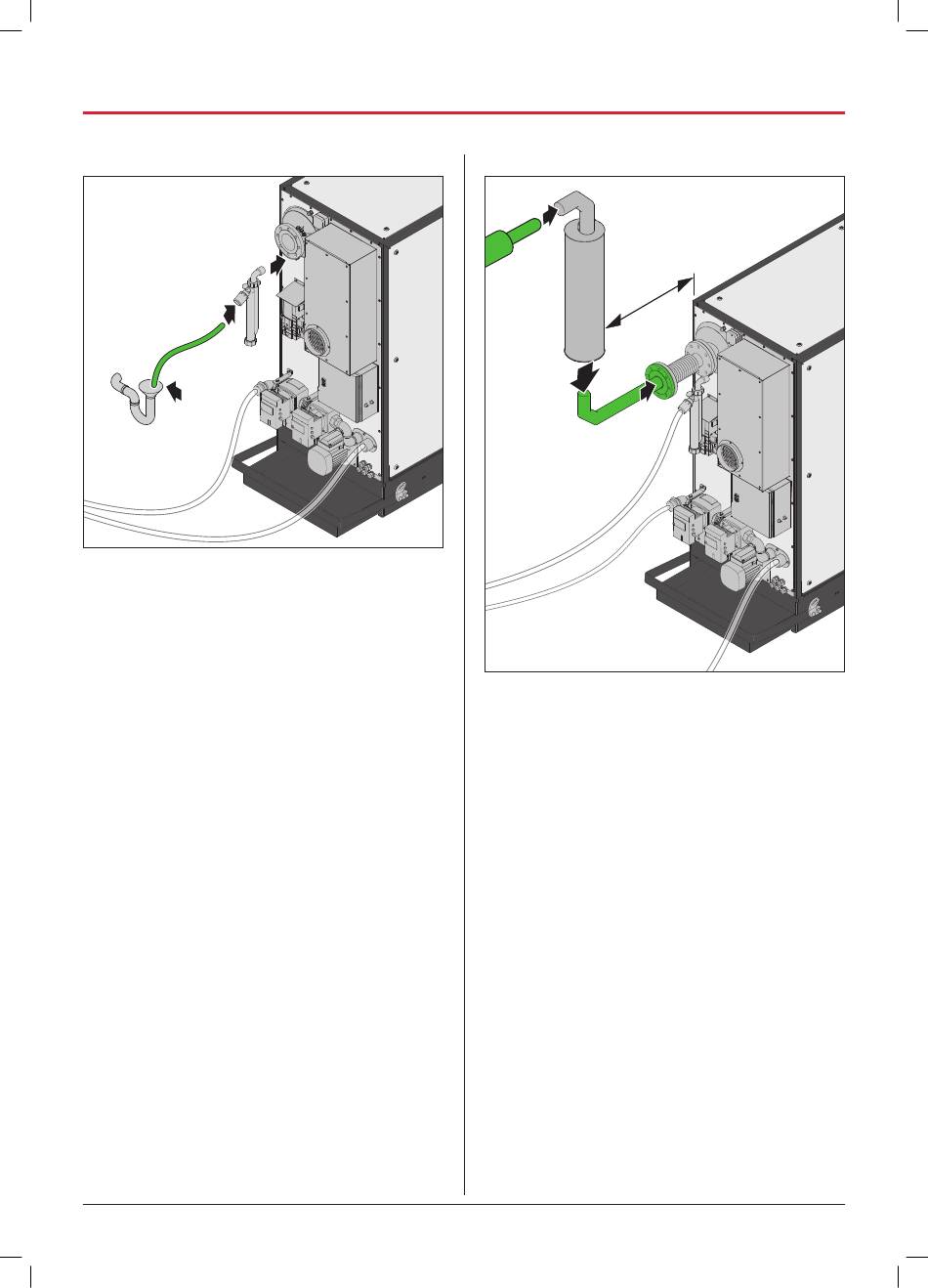

Condensat
La conduite d'eau de condensation doit être
anticorrosion.
La conduite doit être suffisamment inclinée par rapport
à l'unité de génération pour permettre l'évacuation.
A Raccordez le siphon au raccord « Condensat » de
l'unité de génération.
A Raccordez la conduite au siphon.
A Raccordez la conduite à l'évacuation du condensat.
20 | ELCO GmbH
ELCO_BA_Varion_C-Power_50_FR_01-2020.indd 20 ELCO_BA_Varion_C-Power_50_FR_01-2020.indd 20
Gaz d'échappement
4
3 8
La conduite doit être suffisamment inclinée par rapport
à l'unité de génération.
A Veillez à disposer d'un amortisseur de bruit des gaz
d'échappement (disponible en option) :
B Dans l'acheminement des gaz d'échappement.
B À proximité de l'unité de génération.
B En cas de montage à l'horizontale avec
évacuation correcte de l'eau de condensation.
A Raccordez le compensateur axial (disponible en
option) au raccord « Gaz d'échappement » de
l'unité de génération. Alternativement, un tube
compensateur (disponible en option) peut être
utilisé.
A Raccordez la conduite au compensateur axial.
A Raccordez la conduite des deux côtés au silencieux
de gaz d'échappement.
A Fixez la conduite.
A Veillez à ce que la conduite ne soit pas coupée (par
exemple, par le glissement de pièces connectées à
la verticale).
A Veillez à ce que la pièce de raccordement
(disponible en option) ne puisse pas sortir sous
l'effet des vibrations.
Instructions de l'amortisseur de bruit des gaz

d'échappement.
