3.5.4

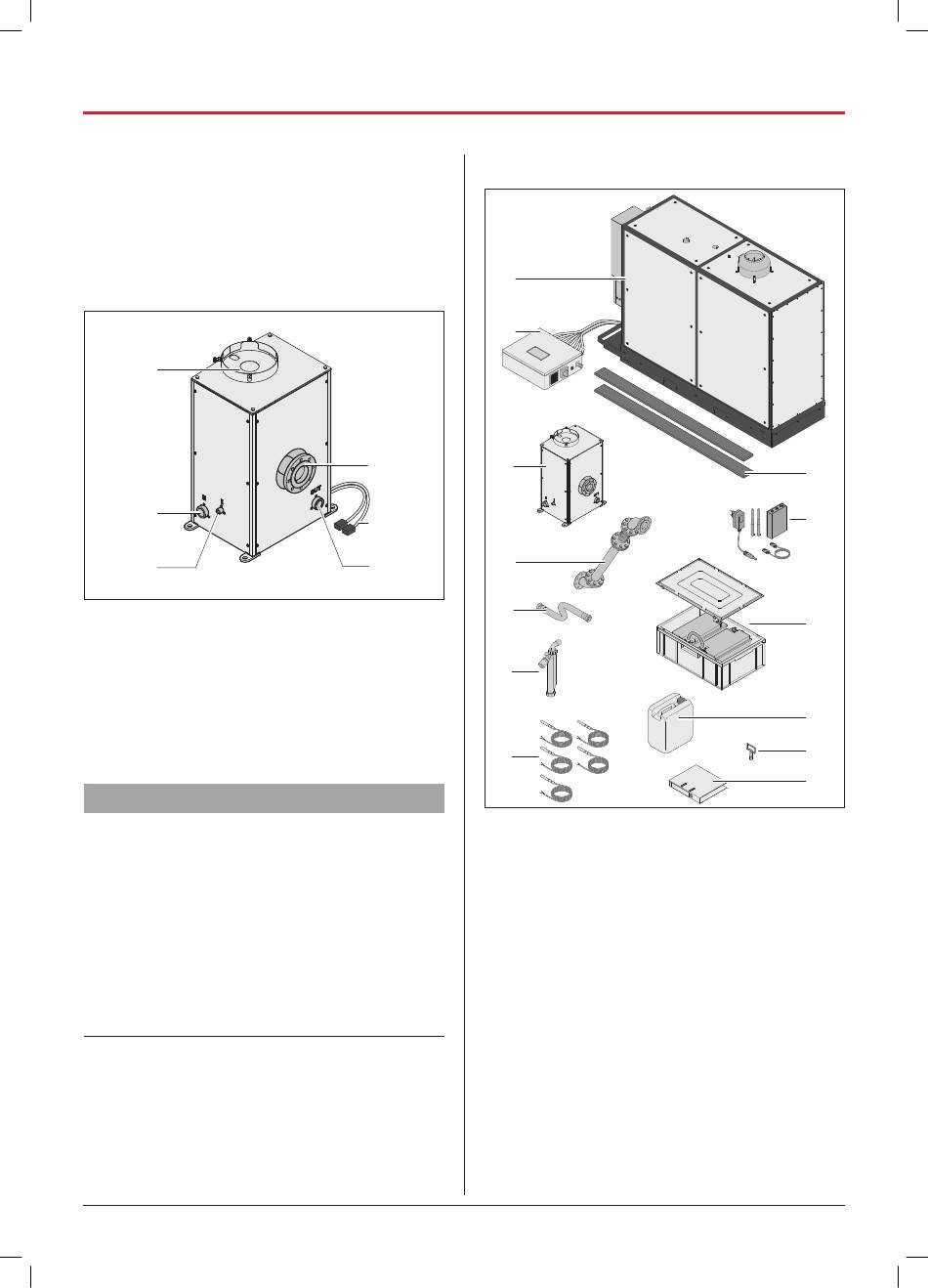

Échangeur de chaleur des gaz
d'échappement à valeur de combustion
(uniquement avec la variante CHP 50.0
valeur de combustion)
L'échangeur de chaleur des gaz d'échappement
à valeur de combustion utilise la chaleur des gaz
d'échappement afin d'assurer un gain thermique
supplémentaire.
A
B
C
A Raccord Gaz d'échappement (sortie)
B Raccord Tampon/retour d'eau (entrée)
C Raccord Condensat
D Raccord Gaz d'échappement (entrée)
E Câble de raccordement de l'unité de génération
F Raccord Tampon/retour d'eau (sortie)
3.6
Dispositifs de protection
D AVERTISSEMENT !
Risque de brûlure, d'écrasement ou
d'électrocution !
Les dispositifs de protection assurent la sécurité
dans la manipulation de l'installation. L'absence ou la
défaillance des dispositifs de protection peut entraîner
des situations de danger.
A Veillez à ce que les dispositifs de protection ne
soient pas ôtés.
A Respectez les consignes de sécurité figurant sur
l'installation.
A Ne retirez les couvercles que si vous y êtes convié
et autorisé.
L'installation est dotée des dispositifs de protection
suivants :
B Bouton d'arrêt d'urgence
B Clapet de surpression
B Couvercles de protection
B Autocollants de sécurité
Mode d'emploi CHP 50.0 | État 01.2020
ELCO_BA_Varion_C-Power_50_FR_01-2020.indd 11
ELCO_BA_Varion_C-Power_50_FR_01-2020.indd 11
Informations sur les produits
3.7
Contenu de la livraison
A
B
D
C
E
D
F
E
F
G
A Unité de génération
B Armoire de commande
C Échangeur de chaleur des gaz d'échappement
à valeur de combustion
D Tuyaux de raccordement avec compensateur axial
E Conduite de l'unité de génération vers l'échangeur
thermique de gaz d'échappement de valeur de
combustion
F Siphon
G Sonde thermique
H Bandes de compensation
I
Modem
J Boîtier de batteries avec deux batteries 24 V
K Liquide de refroidissement (mélange glycol-eau
dans une proportion de 60/40)
L Clé carrée
M Documentation (par exemple, mode d'emploi)
uniquement avec la variante CHP 50.0 valeur de
1
combustion
compris 24 mois de surveillance à distance (valide
2
à partir de la mise en service, extension payante)
1
1
2
H
I
J
K
L
M
1
ELCO GmbH | 11
