Montage
5.3.6 Raccorder l'unité de génération
(CHP 50.0 valeur de combustion)
Pour raccorder l'installation au système de chauffage,
respectez le schéma hydraulique correspondant.
« 12.2 Schémas hydrauliques » (page 37).
D
Pour associer les raccords, fiez-vous toujours aux
désignations figurant sur l'unité de génération.
Pour raccorde les conduites, respectez les tailles de
raccordement et le type.
Tailles de raccordement de l'unité de génération
Raccordement
Tampon/retour d'eau
Tampon/avance
d'eau
Condensat
Gaz
d'échappement –
en amont de
l'amortisseur de bruit
Gaz
d'échappement – en
aval de l'amortisseur
de bruit
Air d'évacuation
Gaz
Tailles de raccordement de l'échangeur de chaleur
des gaz d'échappement à valeur de combustion
Raccordement
Tampon/retour
d'eau de l'unité de
génération
Tampon/retour d'eau
du réservoir tampon
Condensat
Gaz
d'échappement –
vers l'unité de
génération
Gaz
d'échappement –
en amont de
l'amortisseur de bruit
Gaz
d'échappement – en
aval de l'amortisseur
de bruit
22 | ELCO GmbH
ELCO_BA_Varion_C-Power_50_FR_01-2020.indd 22 ELCO_BA_Varion_C-Power_50_FR_01-2020.indd 22
Taille de raccordement
et type
Filetage extérieur 2"
Filetage extérieur 2"
Filetage extérieur 3/4"
DN 80
DN 100
DN 200
Filetage intérieur 1"
Taille de raccordement
et type
Filetage extérieur 2"
Filetage extérieur 2"
Filetage extérieur 3/4"
DN 80
DN 80
DN 100
D ATTENTION !
Risque de dommages causés par un raccordement
incorrect des conduites !
Les conduites de raccordement fixes transmettent
des vibrations au bâtiment. Les vibrations risquent
d'endommager les conduites de raccordement.
A Pour toutes les conduites raccordées à l'unité de
génération, utilisez exclusivement des modèles
flexibles.
A Respectez l'attribution précise des conduites et
raccords.

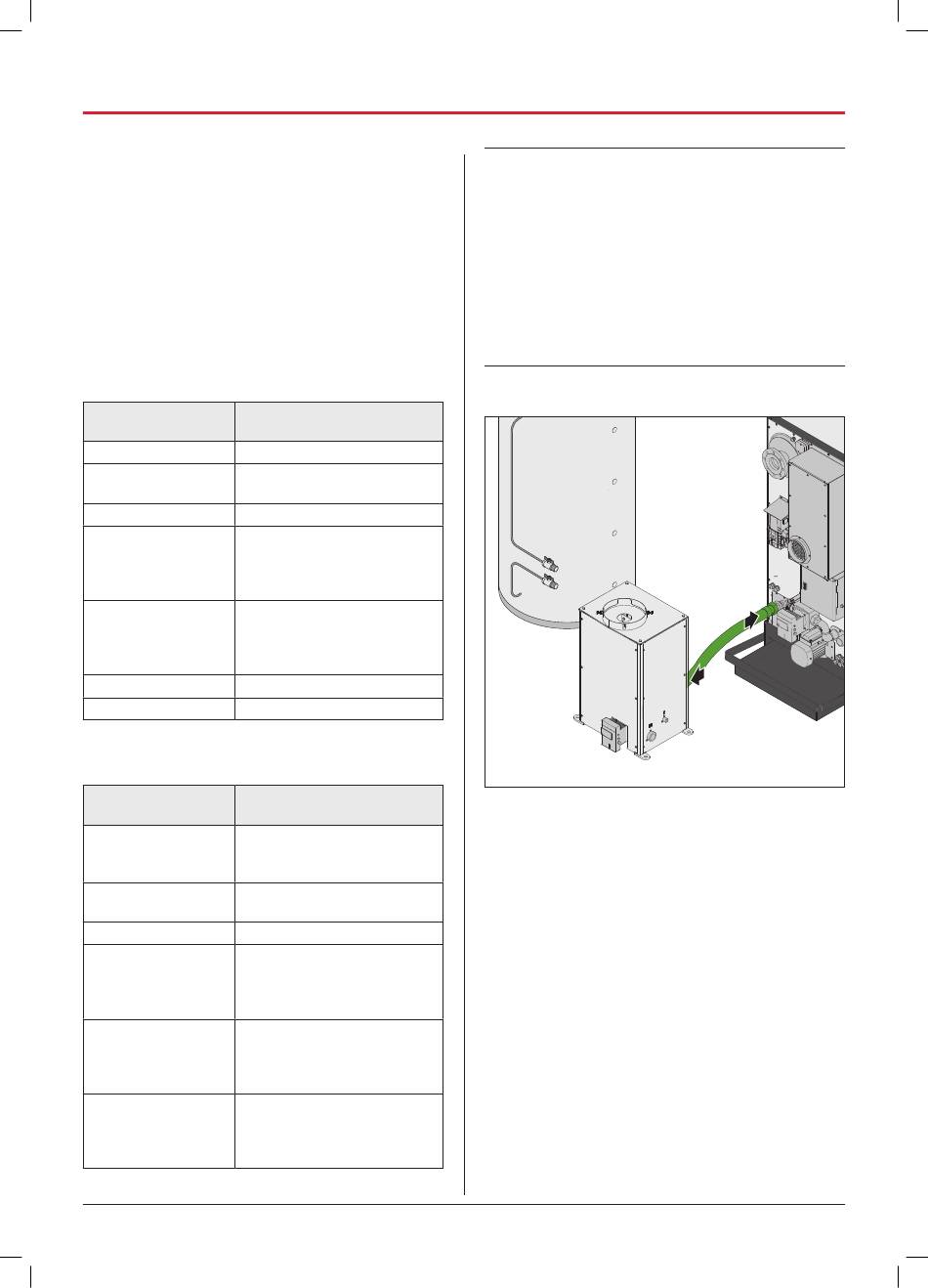

Tampon/retour d'eau
A Raccordez la conduite au tampon/retour d'eau de
l'unité de génération.
A Raccordez la conduite au tampon/retour d'eau
(sortie) de l'échangeur de chaleur des gaz
d'échappement à valeur de combustion.
Mode d'emploi CHP 50.0 | État 01.2020
