ABL Wallbox eM4 Single Instructions D'installation page 33

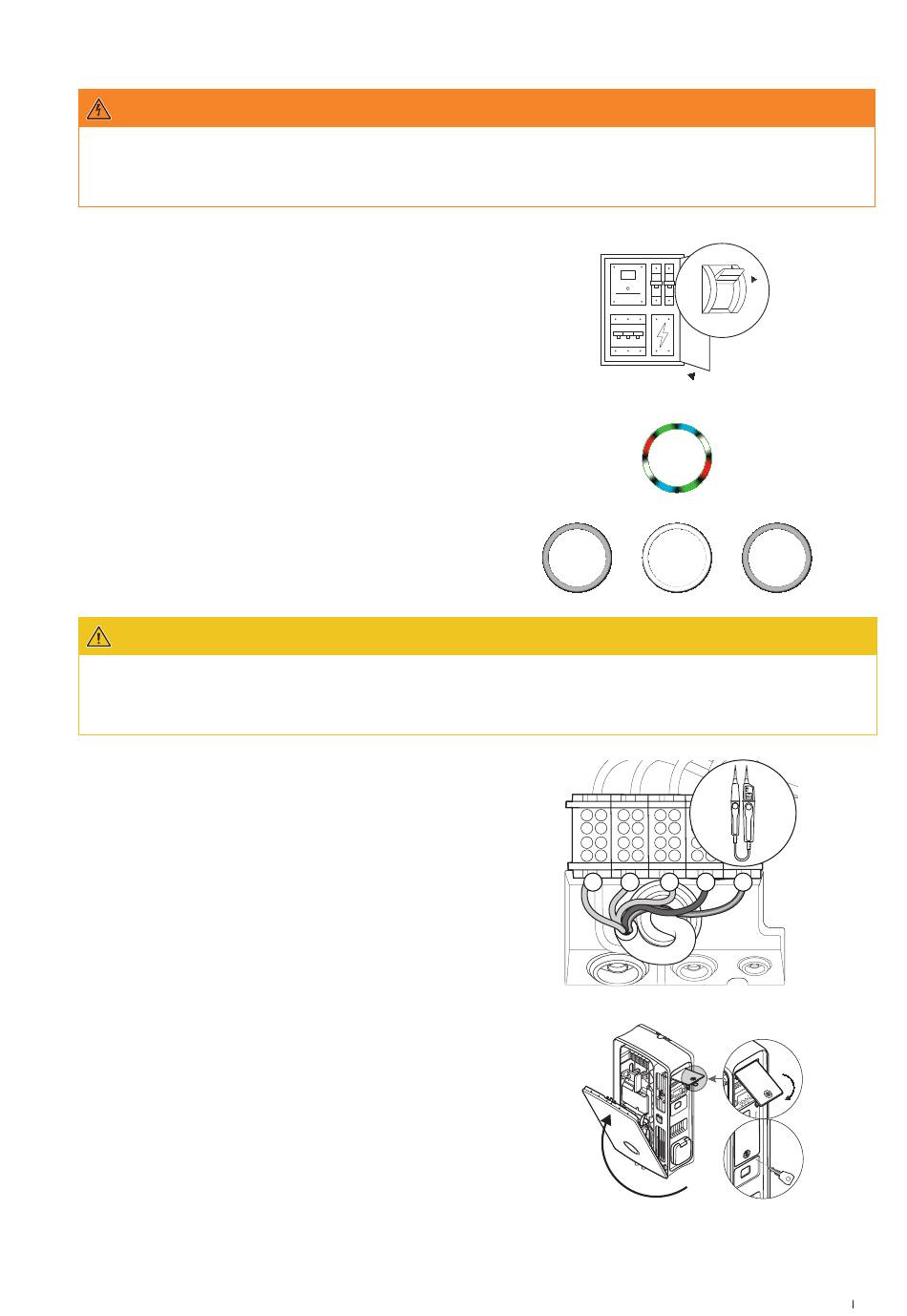

Mise en service de la Wallbox eM4 Single
Pour la mise en service, la ligne d'alimentation de la Wallbox doit être raccordée au réseau électrique.
DANGER
Danger dû aux tensions électriques
Effectuez les étapes suivantes avec le plus grand soin : il existe un risque d'électrocution en cas de contact avec des composants
sous tension.
1 Activez en amont dans l'installation du bâtiment le disjonc-
teur de protection de ligne pour la Wallbox : un MCB est
requis sur site pour faire fonctionner la Wallbox.
x Pendant la phase de démarrage, les LED d'indication d'état
s'allument en vert, rouge, blanc et bleu.
x Ensuite, l'indicateur d'état clignote en blanc de manière
dynamique : la Wallbox attend d'être configurée par un
électricien qualifié (voir « Configuration de la Wallbox
eM4 Single » à partir de page 33).
ATTENTION
Test des disjoncteurs différentiels (RCCB) et des disjoncteurs miniatures (MCB)
Sans retour visuel de l'indicateur d'état, vérifiez les RCCB et MCB en amont dans l'installation domestique ainsi que le RCCB
interne de la Wallbox eM4 Single.
2 Mesurez la tension aux bornes du bornier de raccordement au
moyen du contrôleur de tension.
x Dans une connexion monophasée, on mesure la tension
entre la phase L1 et le neutre.
x Dans les systèmes triphasés, on mesure toutes les phases
les unes par rapport aux autres (400 V) et toutes les
phases par rapport au neutre (230 V).
3 Rabattez la porte du boîtier vers le haut de manière à ce
qu'elle s'enclenche dans le boîtier.
4 Rabattez le clapet latéral du disjoncteur et verrouillez-le avec
la clé.
1
1
0
0
L1 L2 L3 N PE
Mise en service de la Wallbox eM4 Single 33
