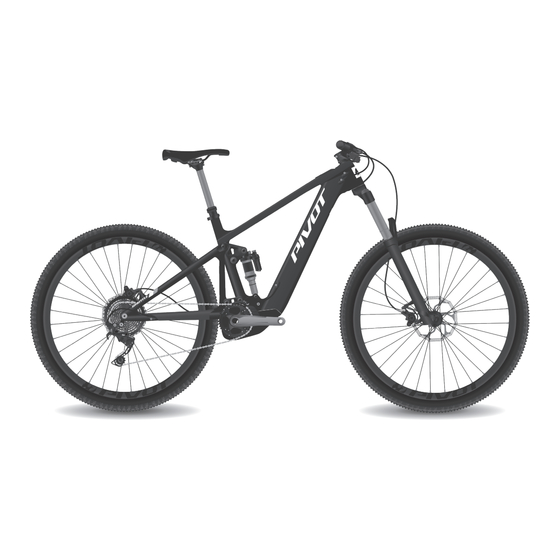

- Page 1 SHUTTLE AM www.pivotcycles.com Instructions d’utilisation originales...
- Page 2 PIVOT SHUTTLE AM Instructions d’utilisation originales Ce manuel a pour but de vous fournir les informations dont vous avez besoin pour préparer vos sorties. Ce guide vous accompagnera dans les étapes nécessaires au réglage de tous les éléments du Système Shimano STEPS E-Bike, afin que vous puissiez vous familiariser avec ce système.
- Page 3 - Cadenas eBike - ConnectModule - Mises à jour système - Messages d’erreur Schémas - Schéma de l’unité motrice Bosch - Schéma pièces détachées - Tableau pièces détachées - Schéma de câblage 7. Informations supplémentaires - Informations de sécurité concernant le vélo - Sécurité...
- Page 4 GUIDE DE DÉMARRAGE Le présent « Guide de réglage rapide » vous fournit les informations essentielles au réglage de votre vélo. Réglage des suspensions/pneus COMPOSANT GUIDE DE RÉGLAGE RAPIDE Pression d’air de Poids corporel en [kg] vers [bar] 0,15 x poids corporel en [kg] + 2 [bar] l’amortisseur Poids corporel en [kg] vers [psi] 2,2 x poids corporel en [kg] + 30 [psi]...
- Page 5 GUIDE DE DÉMARRAGE RAPIDE Mini télécommande et fonctions de la commande système (10) (11) (12) (13) (14) (1) Mini télécommande (8) Support (2) Commande système (9) Vis de fixation support (3) Indicateur LED (10) LED de niveau d’assistance (4) Bouton d’augmentation niveau d’assistance + / lumières ambiante (11) LED d’ABS (en option)/capteur lumière (5) Bouton de sélection (12) Bouton marche/arrêt...
- Page 6 RÉGLALES DU VÉLO Réglage du Sag MOLETTE DE COMPRESSION Réglez toujours le Sag avec le levier bleu de réglage de la compres- BASSE OUVERTE sion en position ouverte. (fig. 1) Si votre amortisseur présente des réglages de compression et de rebond supplémentaires, assurez-vous qu’ils soient en position entièrement ouverte, la compression sur le réglage le plus souple et le rebond sur le plus rapide.
- Page 7 RÉGLALES DU VÉLO Régler l’amortissement du rebond sur le Fox Float X • Le rebond se règle depuis la position la plus ouverte possible (à fond antihoraire). • Le réglage du rebond est déterminé par la pression d’air dans l’amortisseur. •...
- Page 8 RÉGLALES DU VÉLO Réglage de l’amortissement de compression sur la fourche Fox 36 GRIP 2 • Pour régler la compression, partez de la position ouverte (la plus rapide) et tournez la molette noire (LSC compression basse vitesse) et la molette bleue (HSC compression haute vitesse) dans le sens anti-horaire jusqu’à...
- Page 9 Connexion d’un smartphone Pour utiliser certaines des fonctionnalités de votre VAE, vous aurez besoin d’un smartphone sur lequel est installée l’application eBike Flow. Téléchargez l’application Bosch eBike Flow sur votre smartphone à partir de l’app store et suivez-en les instructions.
- Page 10 : il est possible de régler les modes afin qu’il vous apportent plus d’assistance ou qu’ils consomment moins d’énergie. Options d’affichage Bosch propose plusieurs options d’affichage différentes à utiliser sur votre Shuttle AM. Bosch propose égale- ment différents supports si vous souhaitez utiliser votre smartphone pour afficher l’application eBike Flow. Cadenas eBike Si vous utilisez l’application eBike Flow, vous pouvez activer la fonction cadenas eBike pour votre Shuttle...
- Page 11 SCHÉMAS Schéma système Bosch (J&K) (F&G) LETTRE DESCRIPTION DE LA PIÈCE NOM DE LA PIÈCE Mini télécommande EB13.100.001 Commande système EB13.100.000 PowerTube 750 Batterie (US, CAN, JP, KOR) EB12.100.00Z PowerTube 750 Batterie (EU28, CH, NO, AUS, NZ) EB12.100.00X PowerTube 625 Batterie (Ride Level Builds US, CAN, JP, KOR) EB12.100.013...
- Page 12 SCHÉMAS Schéma pièces détachées ATTENTION : Les liens inférieurs sont marqués d’une flèche sur le côté non-drive. Le lien doit être orienté là où la flèche pointe vers le triangle avant. www.pivotcycles.com...
- Page 13 SCHÉMAS Hardware NUMBER PART NUMBER DESCRIPTION TORQUE FP-CVR-SKIDPLT-SHTV6-V1-R1 Shuttle V6 Skid Plate FP-UDH-TA-12MM-BLK-V1-R1 Universal Rear Derailleur Hanger Universal Rear Derailleur Hanger Bolt 25 Nm (18 lb·ft) Universal Rear Derailleur Hanger Washer FP-LNK-UL-68MM-V1-R1 68mm Upper Link FP-LNK-LL-50MM-V3-R1 50mm Out-to-Out Lower Link V3 FP-BRG-6902-LLUMAXECN 28mm 6902 Extended Max-E Bearing FP-BRG-6902-LLUMAX...
- Page 14 SCHÉMAS Schéma de câblage Shuttle AM • Le schéma ci-dessous vous aidera à comprendre où les câbles doivent être passés dans les guidages de câble internes. • Le guidage illustré ci-dessous vous permettra de minimiser le risque de pincement d’un câble lorsque vous déposez ou remontez le moteur à...
- Page 15 Sécurité batterie • Avant utilisation, reportez-vous au manuel de la batterie Bosch actuel pour des instructions de sécurité et d’entretien. • Les batteries sont soumises aux règlementations sur les marchandises dangereuses. Les particuliers sont autorisés à...
- Page 16 INFORMATION SUPPLÉMENTAIRE Informations de sécurité concernant la batterie (suite) • Ne laissez pas votre batterie ou votre chargeur en plein soleil pendant la charge. • N’utilisez pas le chargeur de votre E-Bike Pivot pour charger d’autres appareils électriques. • L’unité motrice ne fait pas l’objet d’une approbation pour le nettoyage vapeur, le nettoyage haute pression, ou le nettoyage au tuyau d’arrosage.
- Page 17 Unité motrice Performance CX Bosch Vous trouverez des informations supplémentaires concernant la sécurité, l’utilisation et les fonctions de l’unité motrice Performance CX Bosch, ses composants, son logiciel et ses Bosch applications mobiles sur leur site en scannant le code QR ci-contre.
- Page 18 www.pivotcycles.com...
- Page 19 www.pivotcycles.com www.pivotcycles.com...
