Panneau De Commande - Defensor PH28 Mode D'emploi

PH28A
1
2
3
4

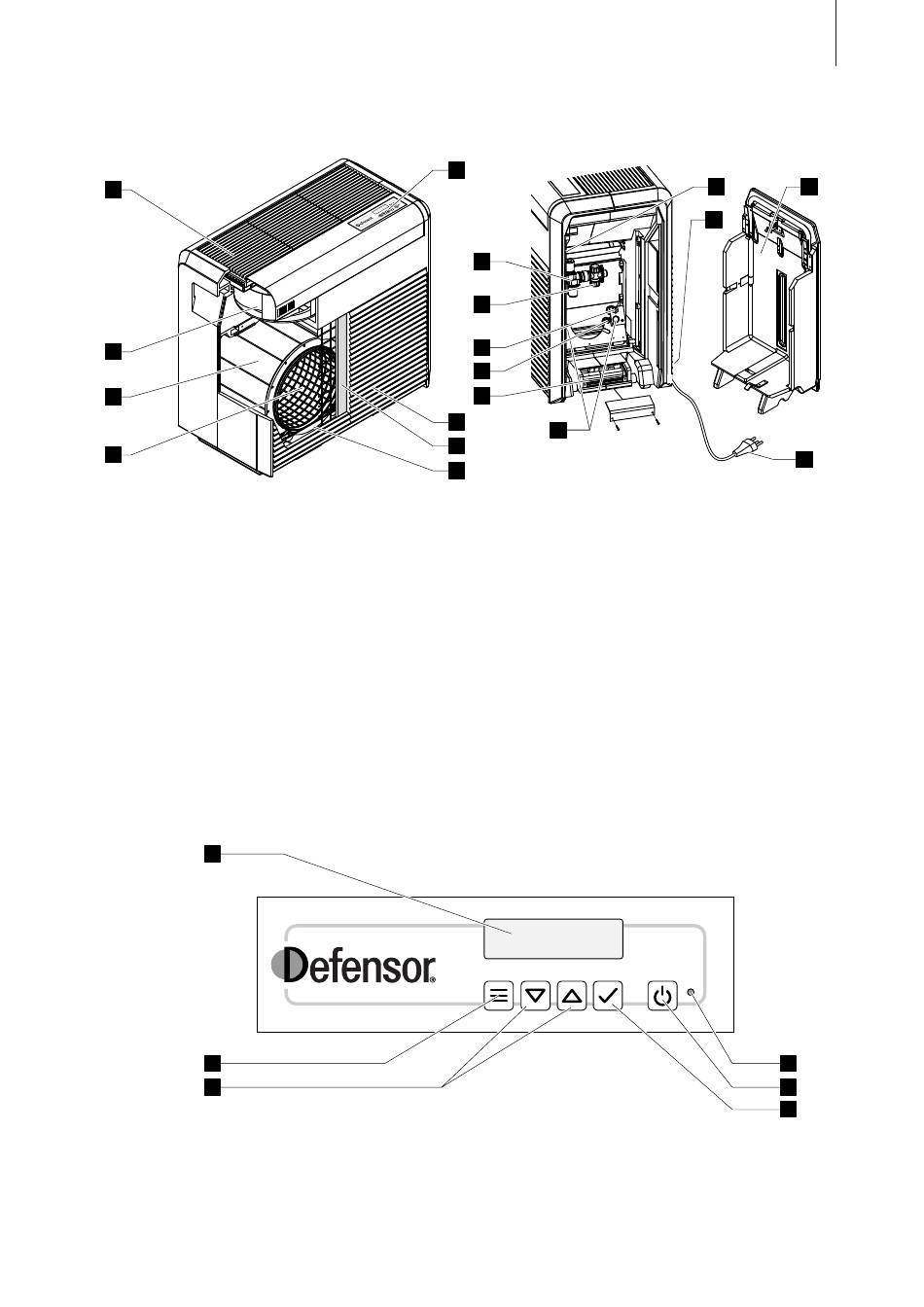

1 Grille d'expulsion d'air
2 Ventilateur radial
3 Tambour rotatif d'humidification
4 Natte de vaporisation
5 Cuve de fond
6 Filtre à poussières grossier
(option: filtre Quattro)
7 Grille d'admission d'air
8 Panneau de commande avec affichage
9 Couvercle latéral
3.3

Panneau de commande

1
2
3
1 Affichage LCD
2 Touche <Menu>
3 Touches fléchées
8
16
17
12
13
14
7
11
6
5
10 Plaque signalétique
11 Electrodes d'ionisation Ag
12 Interrupteur de niveau
13 Interrupteur de sécurité
14 Fusible
15 Câble de réseau électrique à 3 pôles
16 Vanne d'admission
17 Filtre à eau
18 Raccordement d'eau
4 Indicateur d'erreur
5 Touche <On/Off> (enclenchement/déclenchement)
6 Touche <OK>
10 9
18
15
PH28
4
5
6
9
