1.3.2

Alimentation du circuit de commande

32
Conseils de sécurité
- Avant de brancher l'alimentation pour le circuit de commande, vérifiez si la
tension de service de l'appareil (200...240 V, 50...60 Hz) correspond bien
à la tension secteur. La tension de service admissible est indiquée sur la
plaquette signalétique "T" de l'appareil.
- Seuls des fusibles dont les spécifications correspondent aux indications (2 A,
lent) doivent être utilisés pour la protection du raccordement électrique. Une
installation électrique sans fusible de protection, ou dont les fusibles ne
remplissent pas les spécifications n'est pas permise, et peut présenter des risques
pour les personnes et les choses.
Branchement

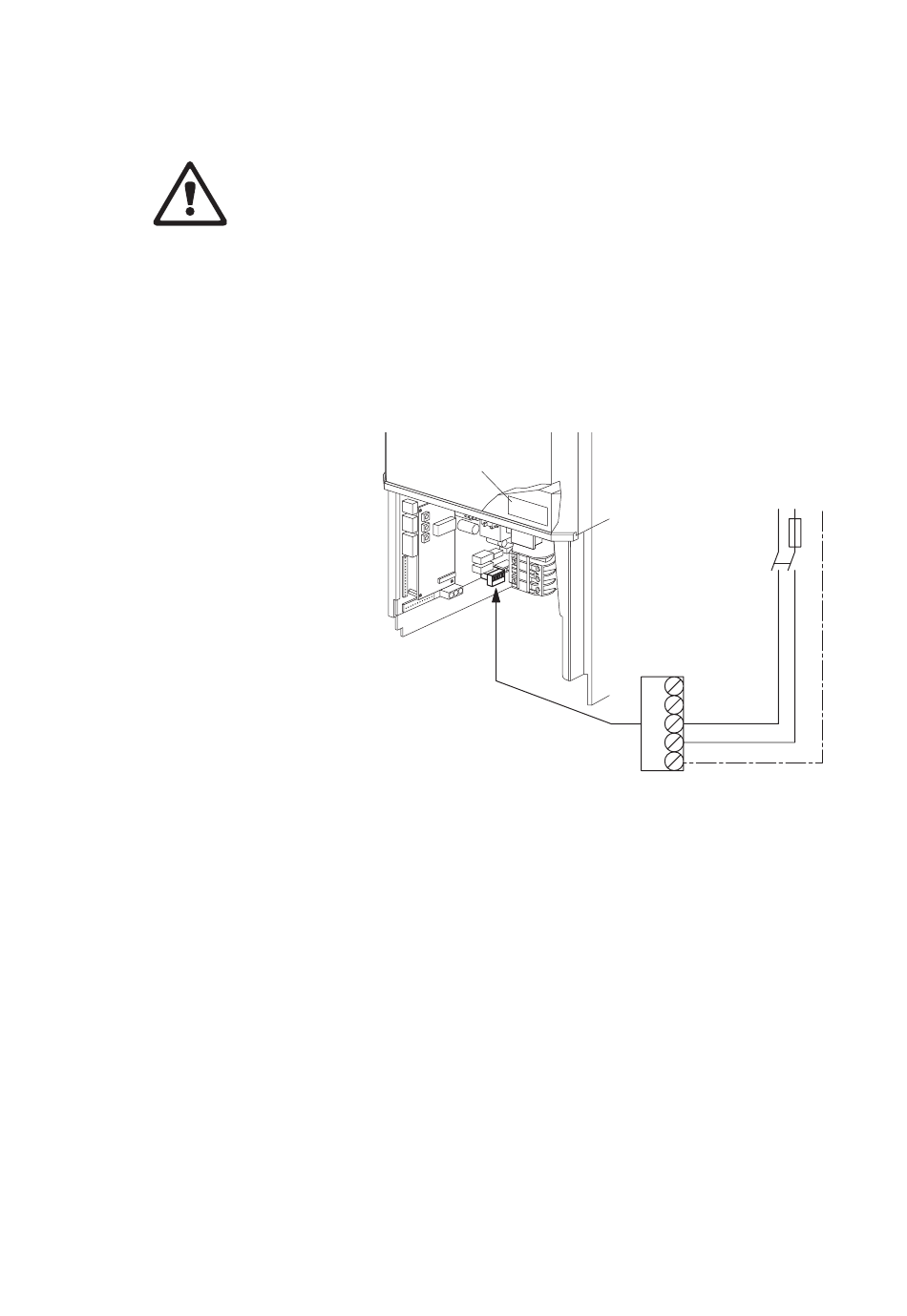

Brancher la tension d'alimentation pour le circuit de commande aux bornes de
raccordement selon le schéma ci-dessous.
T
Veuillez s.v.p. observer les caractéristiques de branchement ci-dessous:
Tension d'alimentation:
Fusible ("F2"):
Conseils importants:
- Ne pas oublier de passer le câble de raccordement dans la douille de passage
prévue à cet effet dans l'appareil.
Un interrupteur de service "Q" (ouverture minimale des contact de 3 mm) doit
-
être installé dans la ligne d'alimentation électrique. Celui-ci devrait se trouver
à proximité de l'appareil afin de pouvoir interrompre l'alimentation électrique
à tout moment. L'interrupteur de service n'est pas compris dans la livraison.
200...240V
50...60Hz
N L1
SF
SF
N
P
PE
200...240 V, 50...60 Hz
2 A, lent
PE
F2
Q
