8
www.aeg.com
ATTENTION!
Ne percez et ne soudez
jamais les extrémités des fils.
Cela est strictement
interdit !
ATTENTION!
Ne raccordez pas le câble
sans gaine à l'extrémité.

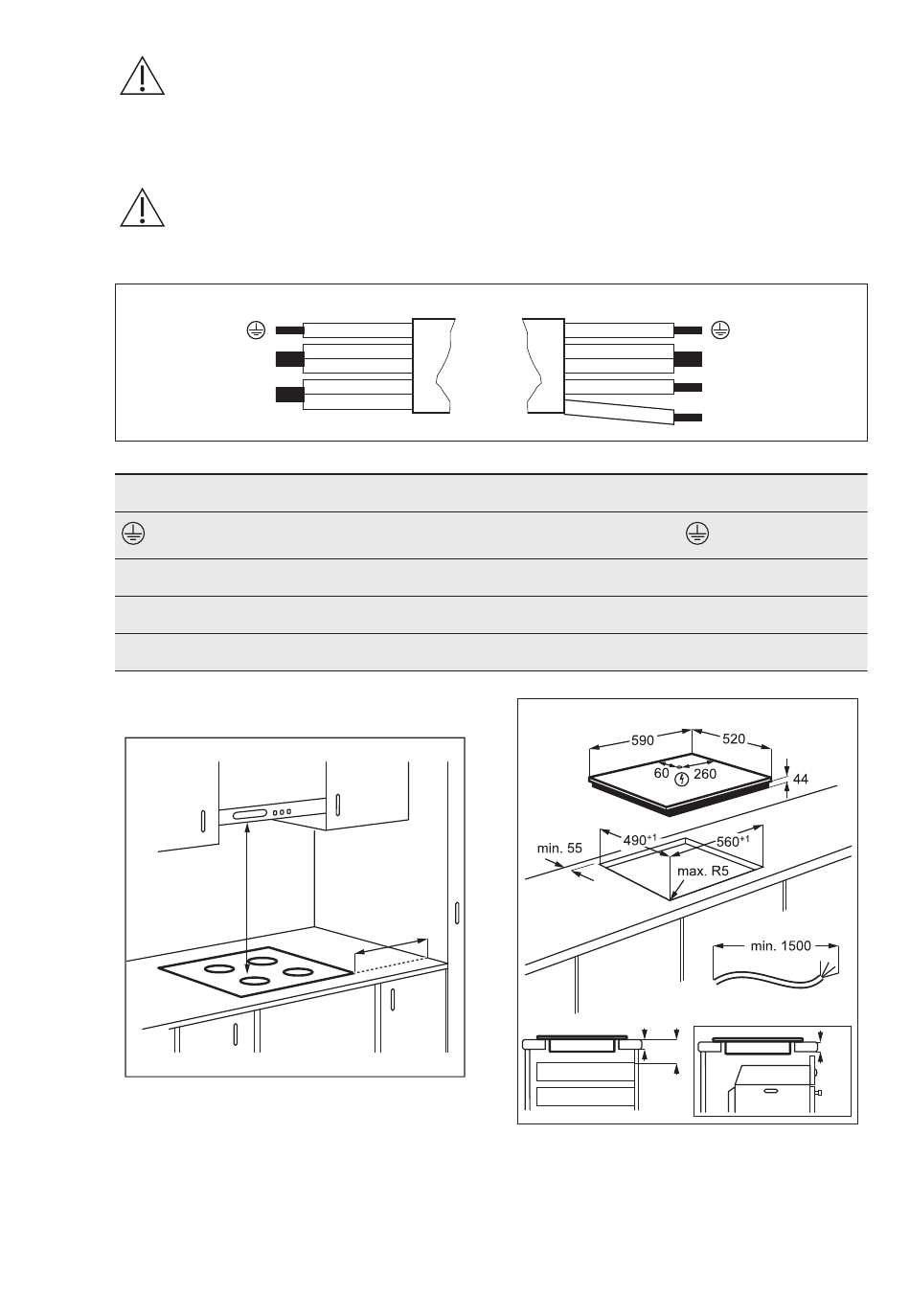

Raccordement monophasé - 230 V~
N
L
3.4 Montage
230V~
N
L
Vert - jaune
Bleu et bleu
Noir et marron
min.
500mm
min.
50mm
Raccordement biphasé
1. Retirez le câble et la gaine des fils
noir et marron.
2. Dénudez les extrémités des fils noir
et marron.
3. Appliquez un nouvelle gaine de
1,5 mm² à chaque extrémité du
câble. (nécessite un outil spécial).
Coupe transversale du câble
400V 2~N
Raccordement biphasé - 400 V 2 ~ N
Vert - jaune
Bleu et bleu
Noir
Marron
min.
12
N
L1
L2
N
L1
L2
min.
min.
28
60
