Installation
AVIS
Le raccord de vide (Fig. 2/A) se trouve sur la bride d'aspiration (Fig. 2/D).
a) Retirez l'obturateur du raccord d'aspiration (Fig. 2/A) et de la sortie de l'air évacué (Fig. 2/B).
b) Raccordez la tuyauterie au raccord de vide (Fig. 2/A).
c) L'air aspiré peut être refoulé soit à la sortie de l'air évacué (Fig. 2/B) soit par le biais d'un flexible ou
d'une tuyauterie.
AVERTISSEMENT ! Ceci ne doit pas conduire à une suroxygénation de l'air ambiant !
d) Assurez-vous que la contre-pression maximum n'est pas dépassée !
Une tuyauterie d'aspiration trop étroite et/ou trop longue affecte la capacité d'aspiration de la
pompe à vide.
5.4
Contrôle de l'huile de lubrification
AVERTISSEMENT
Les pompes sont fournies avec un premier remplissage d'huile. Cette huile peut acquérir une co-
loration foncée en raison de la dégradation du graphite. Cela n'a aucun effet sur la puissance de la
pompe.

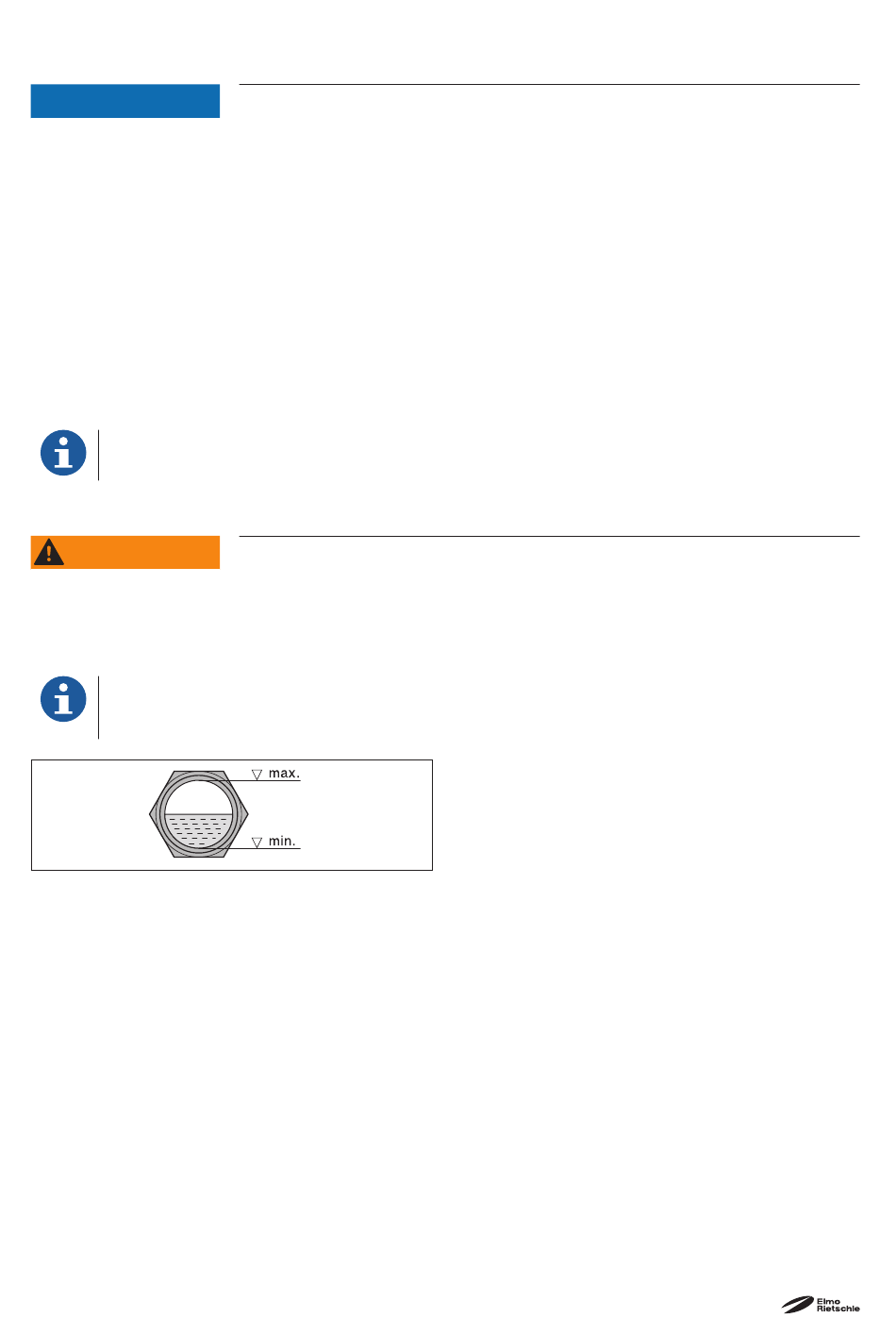

Fig. 5 Niveau d'huile
a) Contrôlez le niveau d'huile de lubrification sur le regard d'huile (Fig. 2/I) et faites l'appoint si nécessaire.
b) Versez l'huile de lubrification par le point de remplissage de l'huile (Fig. 2/H) jusqu'au bord supérieur du
regard (Fig. 2/I).
Types adaptés : voir chapitre 7.6 „Huile de lubrification"
c) Obturez le point de remplissage d'huile.
20
|
www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH
Dégâts matériels liés à des forces et des couples trop élevés !
Des forces et des couples excessifs au cours de l'installation et du fonctionne-
ment peuvent endommager la machine.
Ø Vissez les tuyauteries seulement à la main.
Ø Le cas échéant, utilisez des connexions flexibles.
Danger d'incendie lié à l'utilisation d'une huile de lubrification inadaptée !
L'utilisation d'une huile de lubrification inadaptée comporte un grave danger d'in-
cendie !
Ø Pour la lubrification des pompes à vide OXY, il ne faut utiliser que les types
d'huile OXY-LUBE-PLUS 100 prescrits par Elmo Rietschle.
