Structure et fonctionnement
4.2
Étiquette caractéristique
1
Type / dimensions (variante mécanique)
2
Numéro de série
3
Année de construction
4
Code à barres de matrice de données
5
Article No

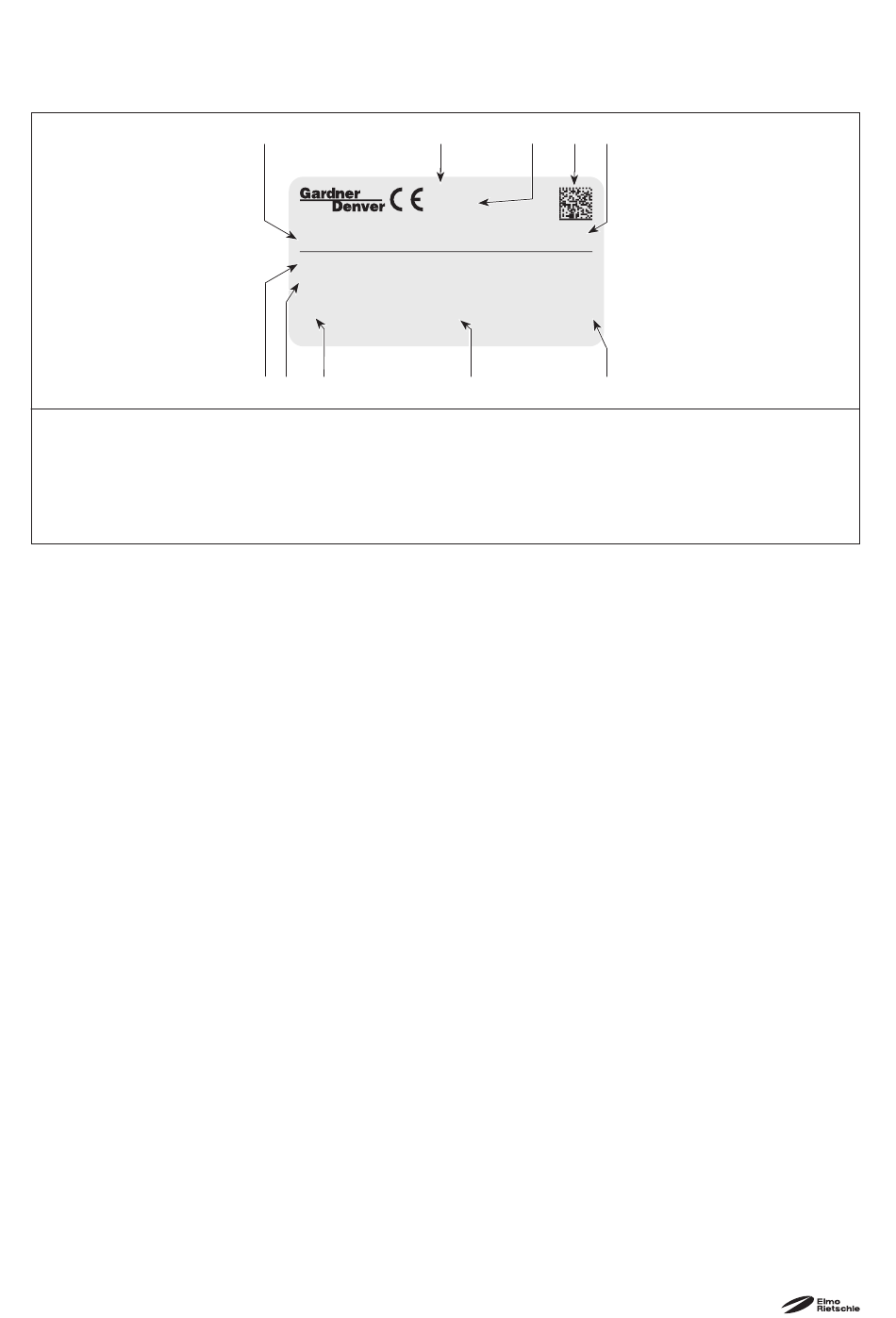

Fig. 4 Étiquette caractéristique (exemple)
Les informations suivantes sont chiffrées dans le code à barres :
• Numéro de matériau (MA)
• Ordre de fabrication (PR)
• Numéro de série (SC)
4.3
Description
Les V-VC 40 – 303 OXY sont des pompes à vide à tiroirs rotatifs monocellulaires à bain d'huile. Les tiroirs ro-
tatifs divisent le corps de la pompe en plusieurs chambres, dont le volume varie périodiquement. L'huile as-
sure l'étanchéité de l'espace, une lubrification optimale et l'évacuation de la chaleur de compression.
Les pompes sont équipées, côté aspiration, d'un filtre crépine intégré et, côté refoulement, d'un séparateur
d'huile et de brouillard d'huile pour le retour de l'huile dans le circuit d'huile. La pompe à vide se trouve sous
un capot insonorisant. Un ventilateur logé entre le corps de pompe et le moteur garantit un refroidissement
de l'air du corps tout en assurant le refroidissement de l'huile en circulation.
Un clapet antiretour intégré empêche une aération du système évacué après l'arrêt de la pompe. En cas
d'arrêt d'une durée supérieure à deux minutes, il faut aérer la tuyauterie raccordée à la pression atmosphé-
rique pour éviter des dommages potentiels.
Une vanne de lest de série (Fig. 2/U) empêche la condensation de petites quantités de vapeur d'eau à l'inté-
rieur de la pompe lorsque la pompe est à température de service. La compatibilité avec la vapeur d'eau peut
varier en fonction de l'exécution de la pompe (voir Info I 200).
L'entraînement est assuré via un accouplement par des moteurs triphasés normalisés bridés.
Afin de mieux pouvoir les distinguer des variantes standard, les pompes V-VC OXY sont vernies en bleu.
16
|
www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH
1
4
10
9
8
2
3
4
21
5
7
6
Vitesse de rotation 50 Hz/60 Hz
7
Puissance moteur 50 Hz/60 Hz
8
Mode opératoire
9
Capacité d'aspiration 50 Hz/60 Hz
10
Pression limite (abs.) 50 Hz / 60 Hz
5
6
