11.4 Configuration de la mesure de niveau
R
LN

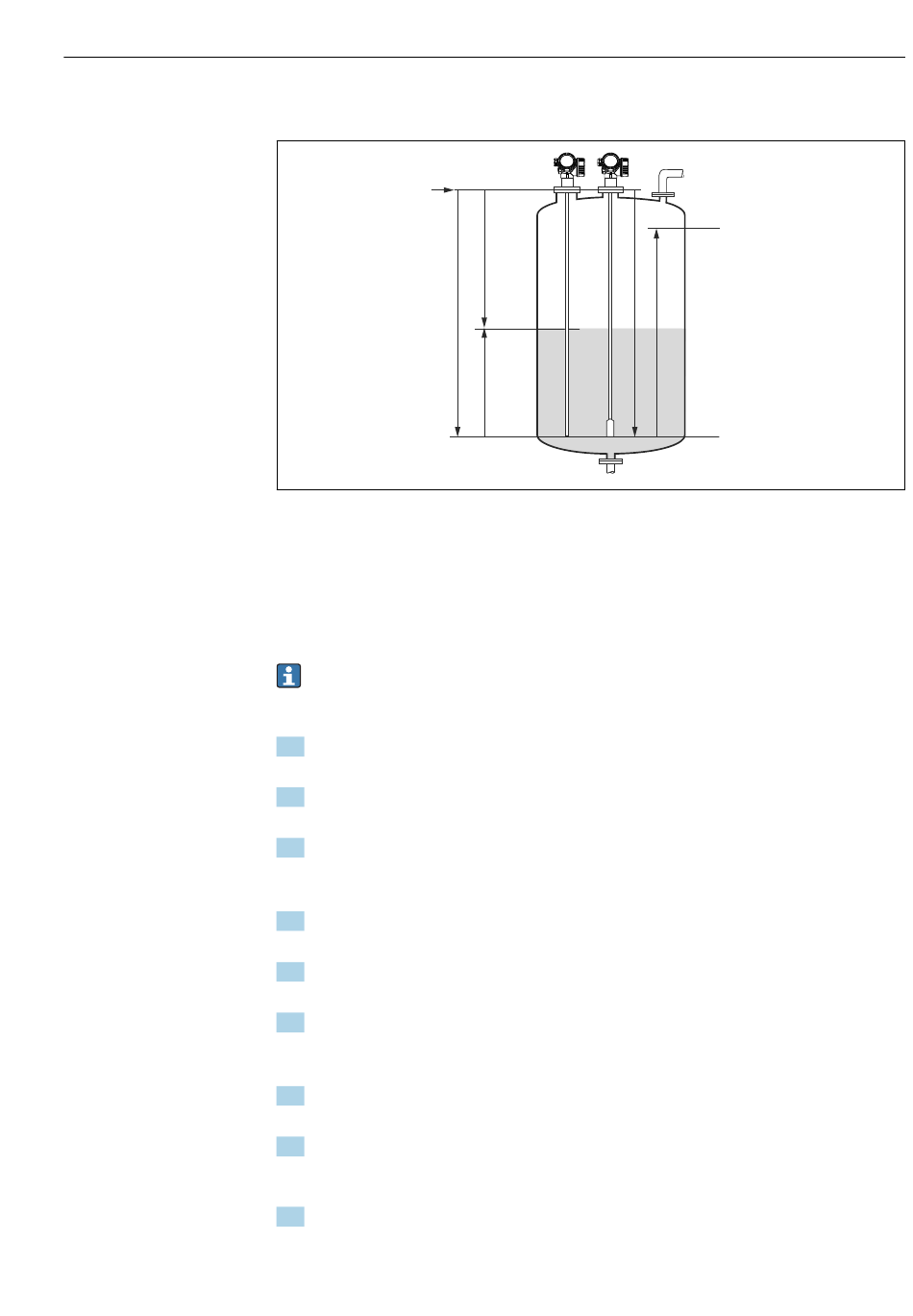

 27 Paramètres de configuration pour la mesure de niveau dans les liquides
LN Longueur de sonde
R Point de référence de la mesure
D Distance
L Niveau
E Distance du point zéro (= point zéro)
F Plage de mesure (= étendue de mesure)
Dans le cas des sondes à câble, si la valeur ε
possible dans la zone du contrepoids tenseur. La distance du point zéro E ne doit pas
dépasser LN - 250 mm (LN - 10 in) dans ce cas.
1. Naviguer jusqu' à : Configuration → Désignation du point de mesure
 Entrer la désignation du point de mesure.
2. Naviguer jusqu' à : Configuration → Adresse capteur
 Entrer l' a dresse bus de l' a ppareil (uniquement pour l' a dressage du software).
3. Pour les appareils du pack application "Mesure d' i nterface" :
Naviguer jusqu' à : Configuration → Mode de fonctionnement
 Sélectionner l' o ption Niveau.
4. Naviguer jusqu' à : Configuration → Unité de longueur
 Sélectionner l' u nité de distance.
5. Naviguer jusqu' à : Configuration → Type de cuve
 Sélectionner le type de cuve.
6. Pour le paramètre Type de cuve = Bypass / tube de mesure :
Naviguer jusqu' à : Configuration → Diamètre du tube
 Indiquer le diamètre du bypass ou du tube de mesure.
7. Naviguer jusqu' à : Configuration → Groupe de produit
 Indiquer le groupe de produit : (Aqueux (CD >= 4) ou Autre)
8. Naviguer jusqu' à : Configuration → Distance du point zéro
 Indiquer la distance vide E (distance entre le point de référence R et le repère
0 %).
9. Naviguer jusqu' à : Configuration → Plage de mesure
 Indiquer la distance pleine F (distance entre le repère 0 % et le repère 100 %).
Mise en service via le menu de configuration
D
E
L
est inférieure à 7, la mesure n' e st pas
r
20 mA
100%
F
4 mA
0%
