Raccordement électrique
58
Capacité à 1 MHz
Courant nominal de décharge (8/20 μs)

Module de protection contre les surtensions externe

Les parafoudres Endress+Hauser HAW562 et HAW569, par exemple, sont adaptés pour la
protection externe contre les surtensions.
Vous trouverez plus d' i nformations dans les documents suivants :
• HAW562 : TI01012K
• HAW569 : TI01013K
7.2

Raccordement de l'appareil

AVERTISSEMENT
L
Risque d'explosion !
‣
Respecter les normes nationales en vigueur.
‣
Respecter les spécifications des Conseils de sécurité (XA).
‣
N' u tiliser que les presse-étoupe spécifiés.
‣
Veiller à ce que l' a limentation électrique corresponde aux indications figurant sur la
plaque signalétique.
‣
Mettre l' a ppareil hors tension avant d' e ffectuer le câblage.
‣
Raccorder la ligne d' é quipotentialité à la borne de terre extérieure avant la mise sous
tension.
Outils/accessoires nécessaires :
• Pour les appareils avec un verrou de couvercle : clé à six pans d' o uv. de 3
• Pince à dénuder
• En cas d' u tilisation de câbles torsadés : il faut une extrémité préconfectionnée pour
chaque fil à raccorder.
7.2.1

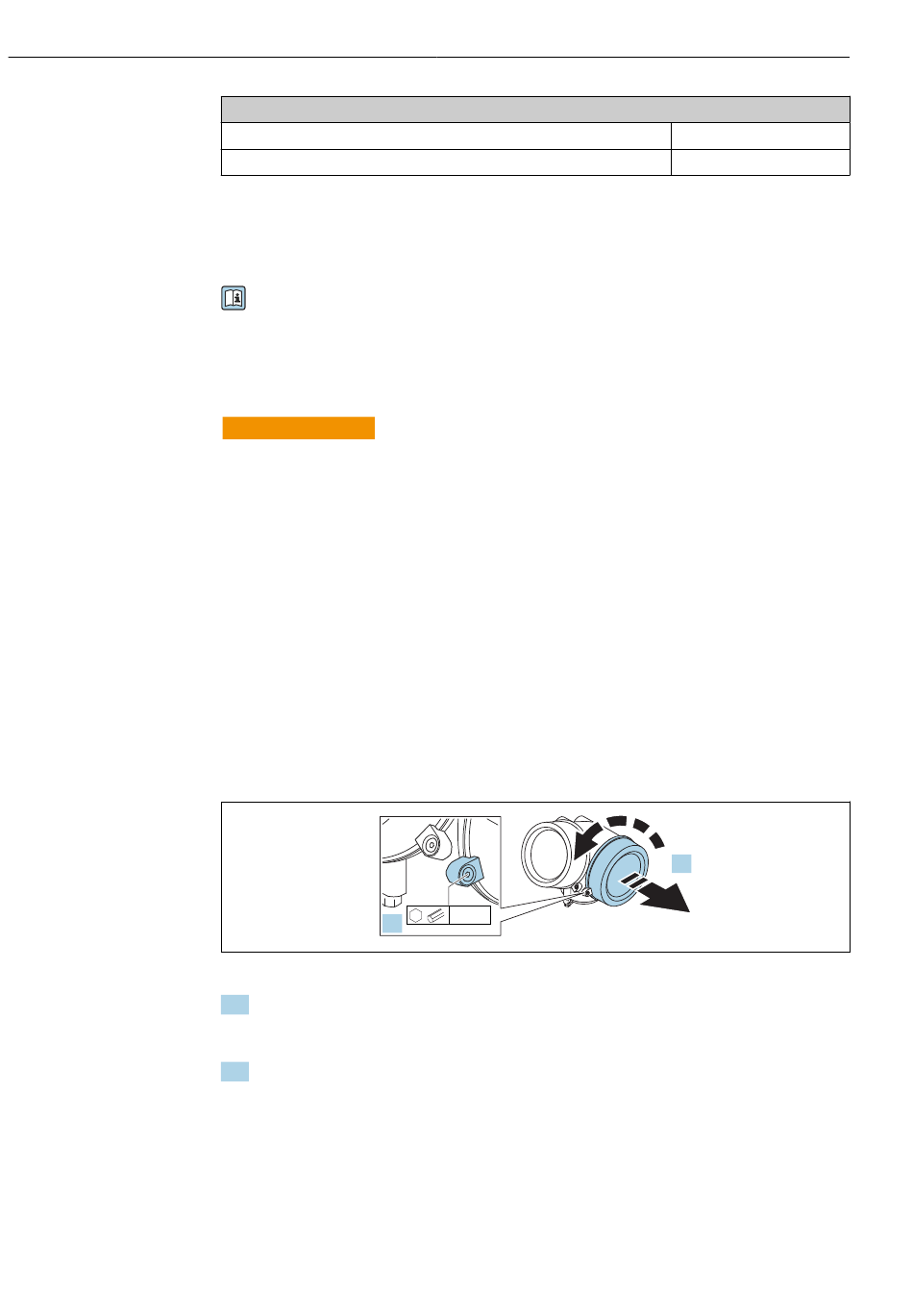

Ouverture du couvercle

1.
1. Desserrer la vis du crampon de sécurité du couvercle du compartiment de
raccordement à l' a ide d' u ne clé à six pans (3 mm) et tourner le crampon 90 ° dans le
sens inverse des aiguilles d' u ne montre.
2. Dévisser le couvercle du compartiment de raccordement et contrôler le joint de
couvercle ; le remplacer si nécessaire.
Levelflex FMP51, FMP52, FMP54 PROFIBUS PA
Caractéristiques techniques
3 mm
< 1,5 pF
10 kA
2.
A0021490
