6.1.7 Fixation de la sonde

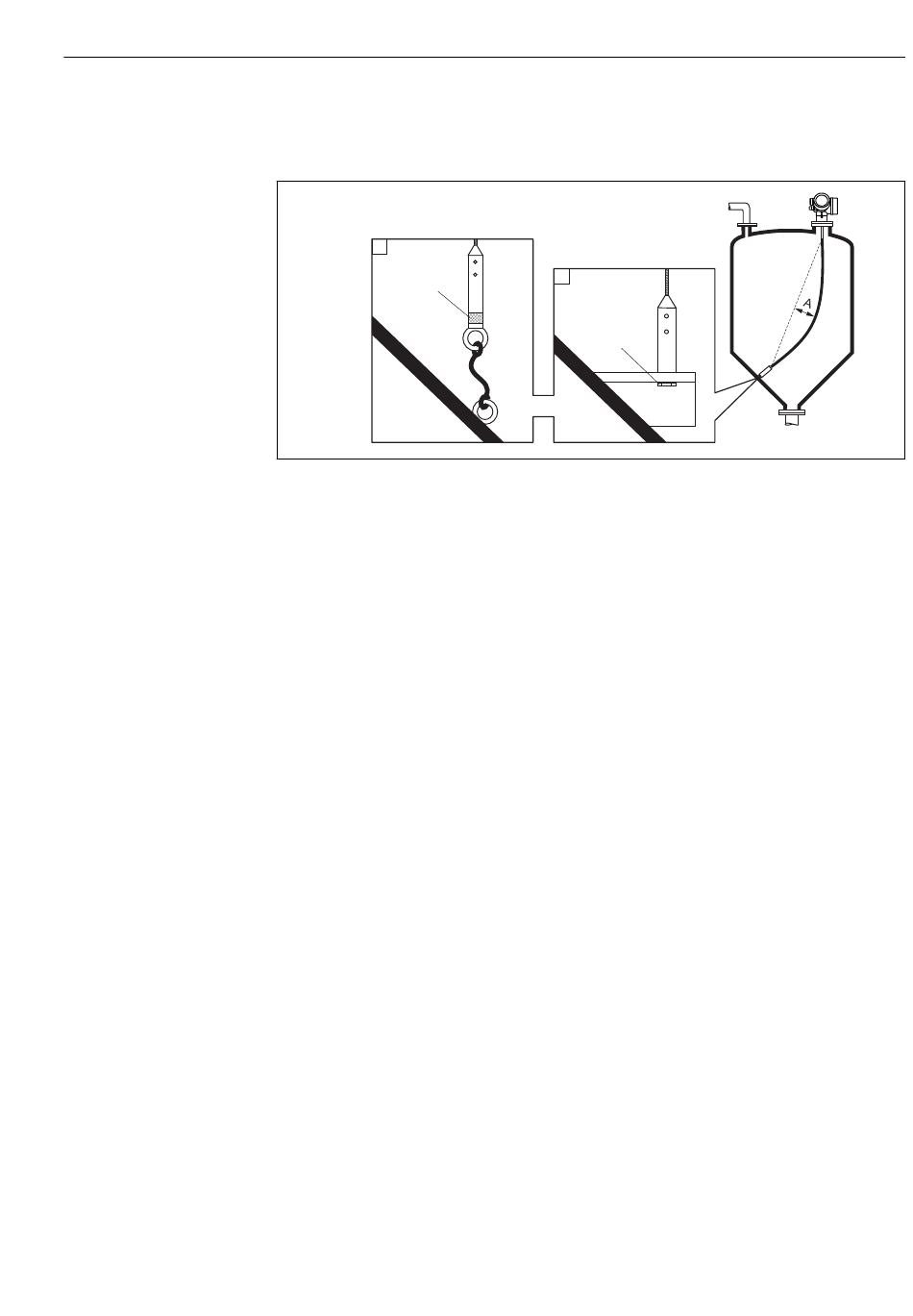

Fixation des sondes à câble
C
2
A Fléchissement du câble : ≥ 10 mm/(1 m de longueur de sonde) [0.12 in/(1 ft de longueur de sonde)]
B Fixation reliée à la terre de façon sûre
C Extrémité de la sonde dotée d' u ne isolation fiable
1 Fixation dans le taraudage du contrepoids de la sonde
2 Kit de fixation isolé
• L' e xtrémité de la sonde à câble doit être fixée sous les conditions suivantes :
Si la sonde devait autrement entrer temporairement en contact avec la paroi de la cuve,
le cône, les accessoires/montants internes ou une autre partie de l' i nstallation
• Un taraudage est fourni dans le contrepoids de la sonde pour fixer l' e xtrémité de la
sonde :
Câble 4 mm (1/6"), 316 : M14
• Lorsqu' e lle est fixée, l' e xtrémité de la sonde doit être soit mise à la terre de manière
fiable, soit isolée de manière fiable. Utiliser un kit de fixation isolé s' i l n' e st pas possible
de fixer la sonde avec une connexion isolée fiable.
• Si une fixation à la terre est utilisée, la recherche d' u n écho positif à l' e xtrémité de la
sonde doit être activée. Sinon la correction automatique de la longueur de sonde n' e st pas
possible.
Navigation : Expert → Capteur → Evaluation EOP → Mode recherche EOP
Réglage : option EOP positive
• Pour éviter une charge de traction extrêmement élevée (p. ex. par dilatation thermique)
et le risque de rupture du câble, le câble ne doit pas être tendu. Fléchissement requis : ≥
10 mm/(1 m de longueur de câble) [ 0.12 in/(1 ft de longueur de câble)].
Tenir compte de la capacité de charge de traction des sondes à câble.
B
1
Montage
A0012609
