Levelflex FMP51, FMP52, FMP54 PROFIBUS PA
Endress+Hauser
• Diamètre de piquage admissible : ≤ 150 mm (6 in)
Dans le cas de plus grands diamètres, la capacité de mesure dans la zone proche peut
être réduite.
Pour les piquages de grande taille, voir la section "Montage sur piquages ≥ DN300"
• Hauteur de piquage admissible : ≤ 150 mm (6 in)
Dans le cas de plus grandes hauteurs, la capacité de mesure dans la zone proche peut
être réduite.
Des hauteurs de piquage plus grandes sont possibles dans des cas particuliers (voir
sections "Tige de centrage pour FMP51 et FMP52" et "Tige prolongatrice/dispositif de
centrage HMP40 pour FMP54".
• L' e xtrémité du piquage doit être affleurante avec le toit de la cuve afin d' é viter les effets
d' o scillations parasites.
Dans les cuves calorifugées, le piquage doit également être isolé pour éviter la
formation de condensats.
Tige de centrage
Dans le cas des sondes à câble, il peut être nécessaire d' u tiliser une version avec une tige de
centrage, afin que le câble n' e ntre pas en contact avec la paroi du piquage pendant le
process.
La longueur de la tige de centrage optionnelle détermine la hauteur maximale du piquage.
Tige prolongatrice/dispositif de centrage HMP40 pour FMP54
Pour le FMP54 avec sondes à câble, la tige prolongatrice/le dispositif de centrage HMP40
est disponible comme accessoire. Il/elle doit être utilisé(e) pour éviter que le câble de
sonde n' e ntre en contact avec le bord inférieur du piquage.
Cet accessoire se compose d' u ne tige prolongatrice correspondant à la hauteur du
piquage, sur laquelle peut aussi être monté un disque de centrage en cas de piquages
étroits et d' u tilisation dans des solides en vrac.
Cet élément est livré séparément. Commander une longueur de sonde plus courte en
conséquence.
Utiliser uniquement des disques de centrage de petits diamètres (DN40 et DN50) en
l' a bsence de dépôts significatifs dans le piquage au-dessus du disque. Le piquage ne
doit pas être obstrué par le produit.

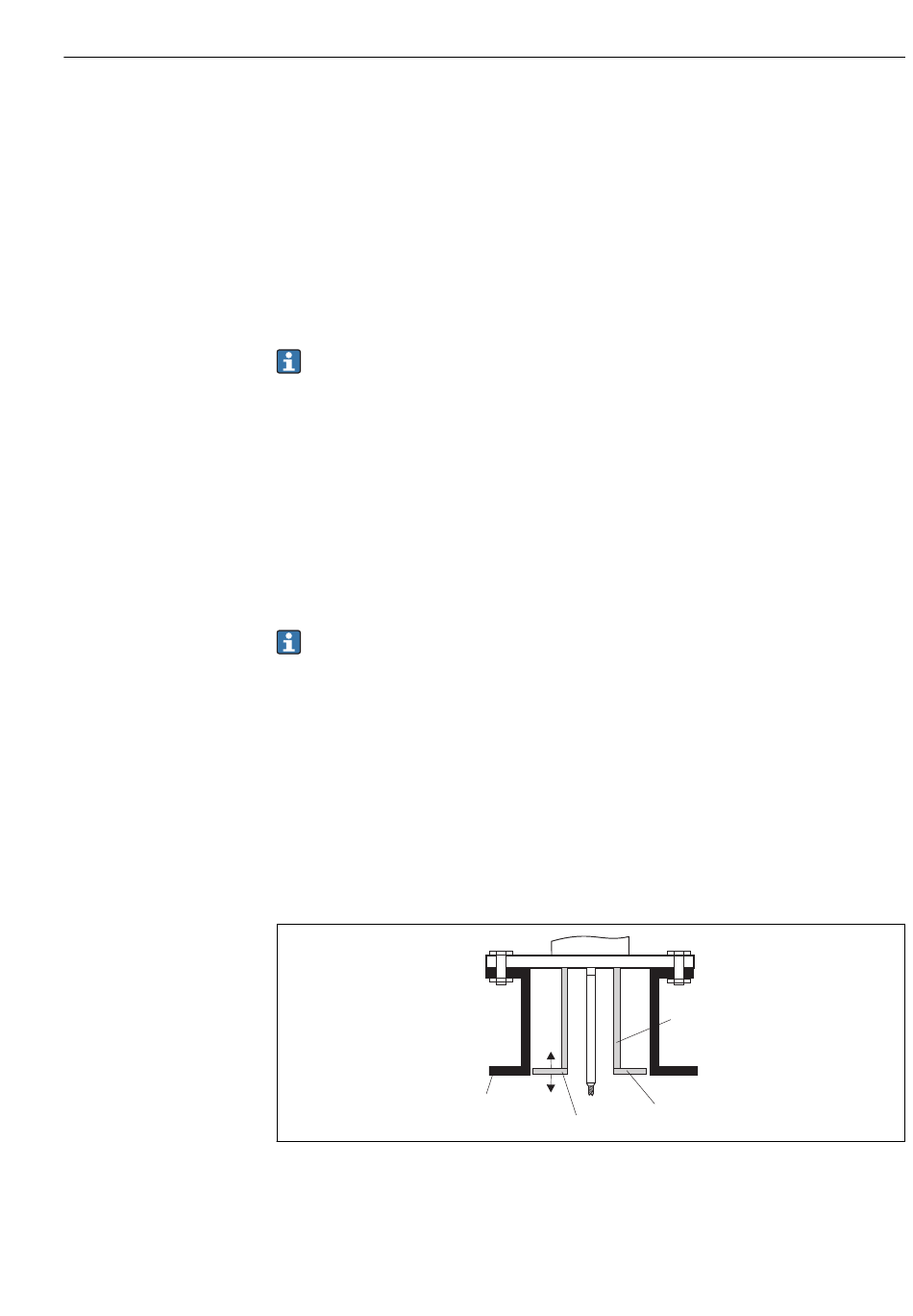

Montage dans des piquages ≥ DN300
Si le montage dans des piquages ≥ 300 mm (12 in) est inévitable, le montage doit être
effectué conformément au diagramme suivant afin d' é viter des signaux parasites dans la
zone proche.
1 Bord inférieur du piquage
2 Placer approximativement en affleurement avec le bord inférieur du piquage (±50 mm)
3 Plaque, Ø de piquage 300 mm (12 in) = Ø de plaque 280 mm (11 in) ; Ø de piquage ≥ 400 mm (16 in) = Ø
de plaque ≥ ≥350 mm (14 in)
4 Ø de conduite 150 ... 180 mm
1
2
4
3
Montage
A0014199
