Montage
44
6.2.2 Montage de la sonde à tige FMP54
Les sondes coaxiales sont prêtes à être montées et ajustées à la livraison. Une fois
installées, elles sont prêtes à être utilisées immédiatement, sans réglages
supplémentaires.

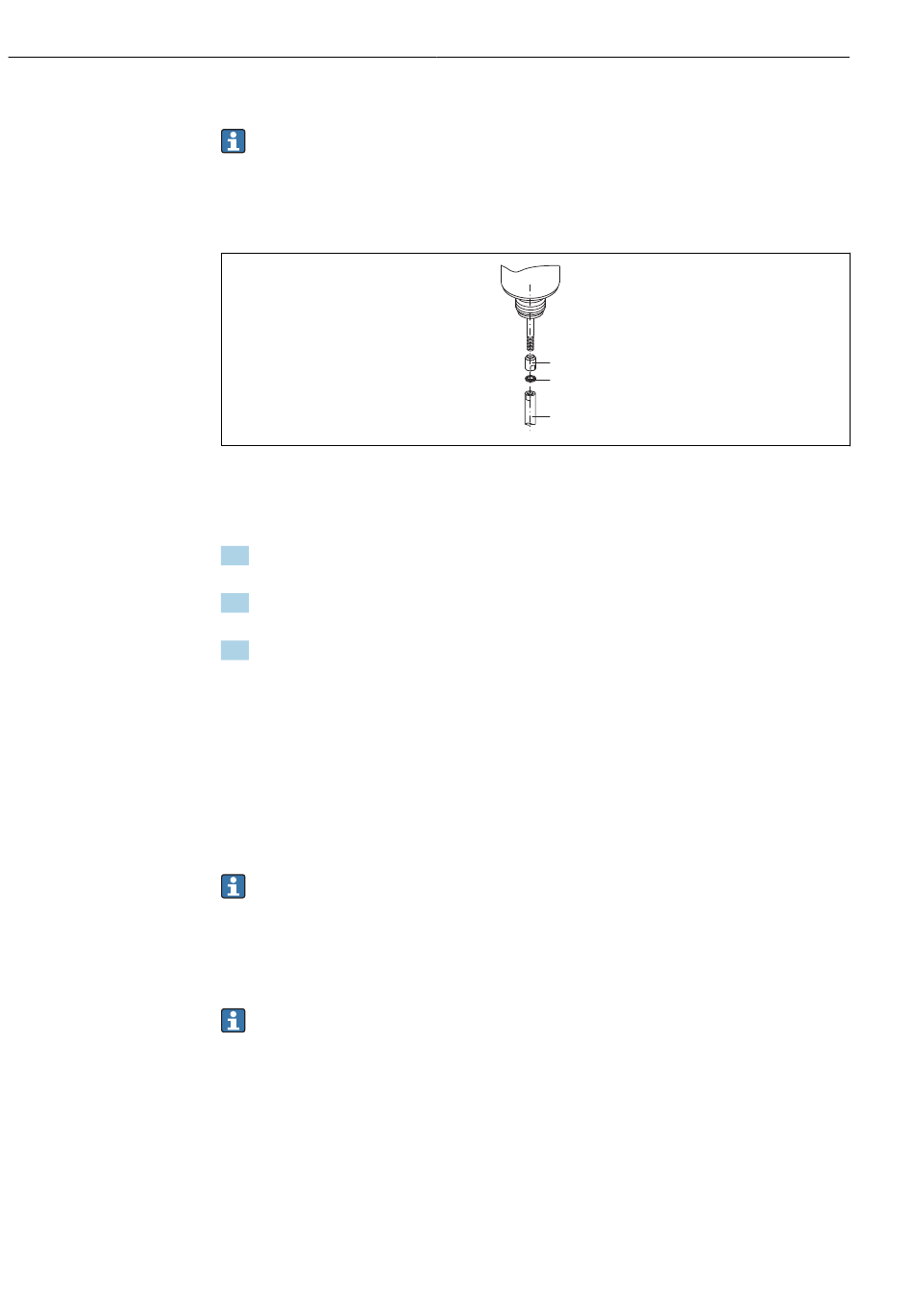

Les appareils FMP54 sont fournis avec sonde à tige désassemblée. La sonde doit être
montée comme suit avant l' i nstallation :
1 Manchon fileté
2 Rondelles freins Nord Lock
3 Tige de sonde
1. Visser le manchon fileté sur le raccord fileté (M10x1) du presse-étoupe jusqu' e n
butée. Ce faisant, s' a ssurer que le chanfrein est orienté vers le presse-étoupe.
2. Monter les rondelles Nord Lock sur le raccord fileté. Installer les rondelles collées par
paires, surface d' a ttaque sur surface d' a ttaque.
3. Visser la tige de sonde sur le boulon fileté, la maintenir en place par le manchon
fileté à l' a ide d' u ne clé à fourche (ouv. de 14 mm) et la serrer au niveau de ses méplats
à l' a ide de la clé à fourche (ouv. de 14 mm). Couple de serrage 15 Nm.
6.2.3 Raccourcissement de la sonde
Raccourcissement des sondes à tige
Les sondes à tige doivent être raccourcies si la distance jusqu' a u fond de la cuve ou jusqu' a u
cône de sortie est inférieure à 10 mm (0,4 in). Pour le raccourcissement, scier l' e xtrémité
inférieure de la sonde à tige.
Les sondes à tige revêtues ne peuvent pas être raccourcies.
Raccourcissement des sondes à câble
Les sondes à câble doivent être raccourcies si la distance jusqu' a u fond de la cuve ou
jusqu' a u cône de sortie est inférieure à 150 mm (6 in).
Les sondes à câble revêtues ne peuvent pas être raccourcies.
Levelflex FMP51, FMP52, FMP54 PROFIBUS PA
1
2
3
A0043209
