Montage
20
6.1.2 Montage dans des conditions confinées

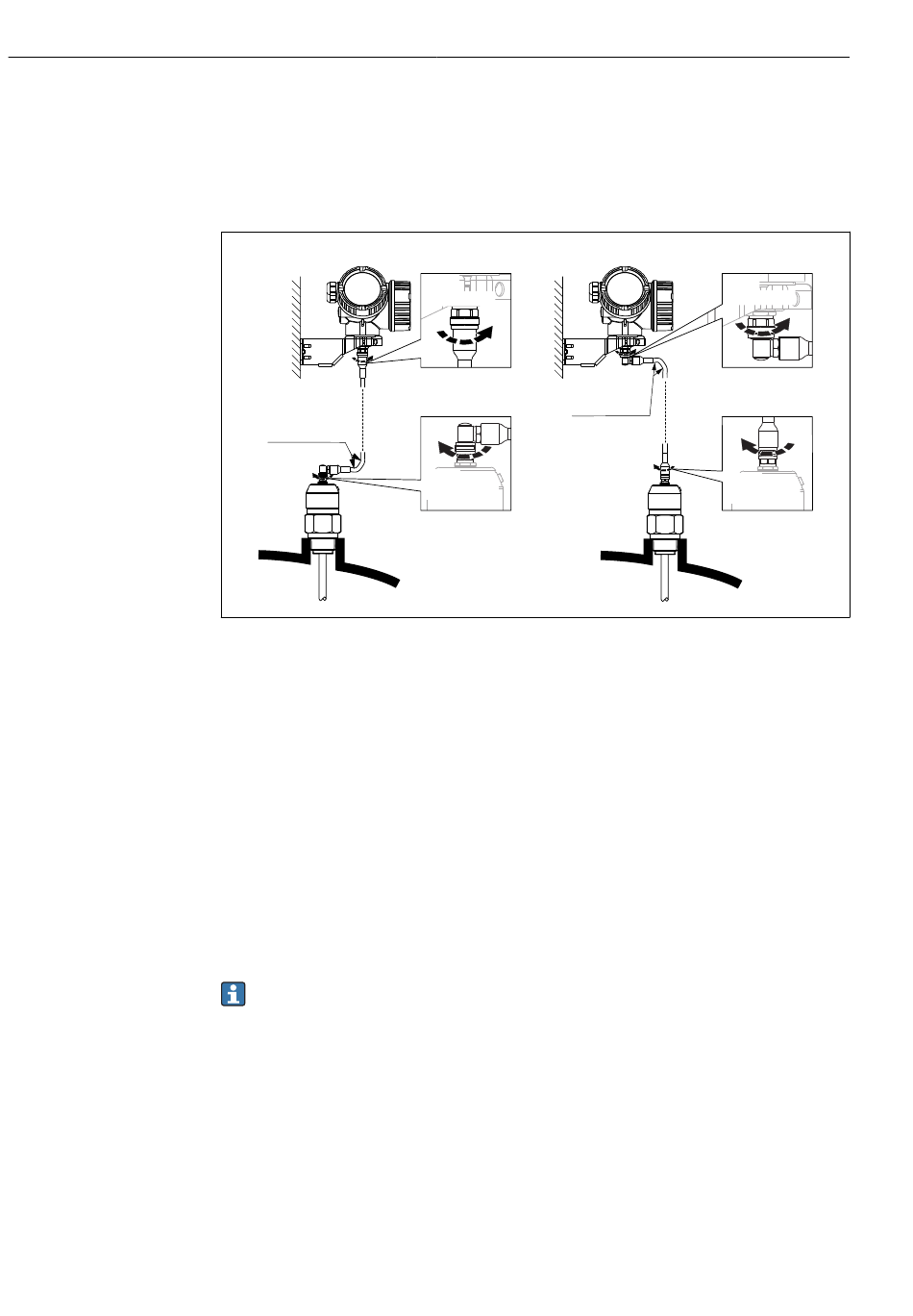

Montage avec sonde séparée
La version d' a ppareil avec sonde séparée convient aux espaces de montage réduits. Dans ce
cas, le boîtier de l' é lectronique est monté à un autre emplacement que la sonde.
A
C
r = 100 (4)
min
A Connecteur coudé sur la sonde
B Connecteur coudé sur le boîtier de l' é lectronique
C Longueur du câble de raccordement selon la commande
• Structure du produit, caractéristique 600 "Construction de la sonde" :
• Version MB "Capteur séparé, câble 3 m"
• Version MC "Capteur séparé, câble 6 m"
• Version MD "Capteur séparé, câble 9 m"
• Avec ces versions, le câble de raccordement est compris dans la livraison.
Rayon de courbure minimum : 100 mm (4 inch)
• Avec ces versions, le support de montage pour le boîtier de l' é lectronique est compris
dans la livraison. Possibilités de montage :
• Montage au mur
• Montage sur colonne ou conduite DN32 à DN50 (1-1/4 à 2 inch)
• Le câble de raccordement est équipé d' u n connecteur droit et d' u n connecteur coudé à
90°. Selon les conditions du site, le connecteur coudé peut être raccordé à la sonde ou au
boîtier de l' é lectronique.
La sonde, l' é lectronique et le câble de raccordement sont compatibles entre eux et
portent un numéro de série commun. Seuls des composants ayant le même numéro de
série peuvent être raccordés entre eux.
Levelflex FMP51, FMP52, FMP54 PROFIBUS PA
B
6 Nm
(4.42 lbf ft)
r = 100 (4)
min
6 Nm
(4.42 lbf ft)
6 Nm
(4.42 lbf ft)
C
6 Nm
(4.42 lbf ft)
A0014794
