18.2.8 Raccordement du kit de branchement de réfrigérant
RXYSA4~6A7V/Y1B
Climatiseur système VRV 5-S
4P600330-1D – 2023.02
d Flamme
e Isolation phonique du compresseur
f Tuyau de liquide latéral
g Tuyau de gaz latéral
4 Branchez le tuyau non fourni aux tuyaux accessoires à l'aide de tuyaux
accessoires courbes (brasage). Faites attention à l'orientation des courbes.
REMARQUE
Lors du brasage, protégez toujours les surfaces environnantes (par ex. câblage,
mousse isolante) de la chaleur.
REMARQUE
Veillez à ouvrir les vannes d'arrêt après l'installation de la tuyauterie de réfrigérant et
avoir effectué le séchage à sec. Faire fonctionner le système avec les vannes d'arrêt
fermées peut casser le compresseur.
Pour l'installation du kit de branchement de réfrigérant, reportez-vous au manuel
d'installation fourni avec le kit.

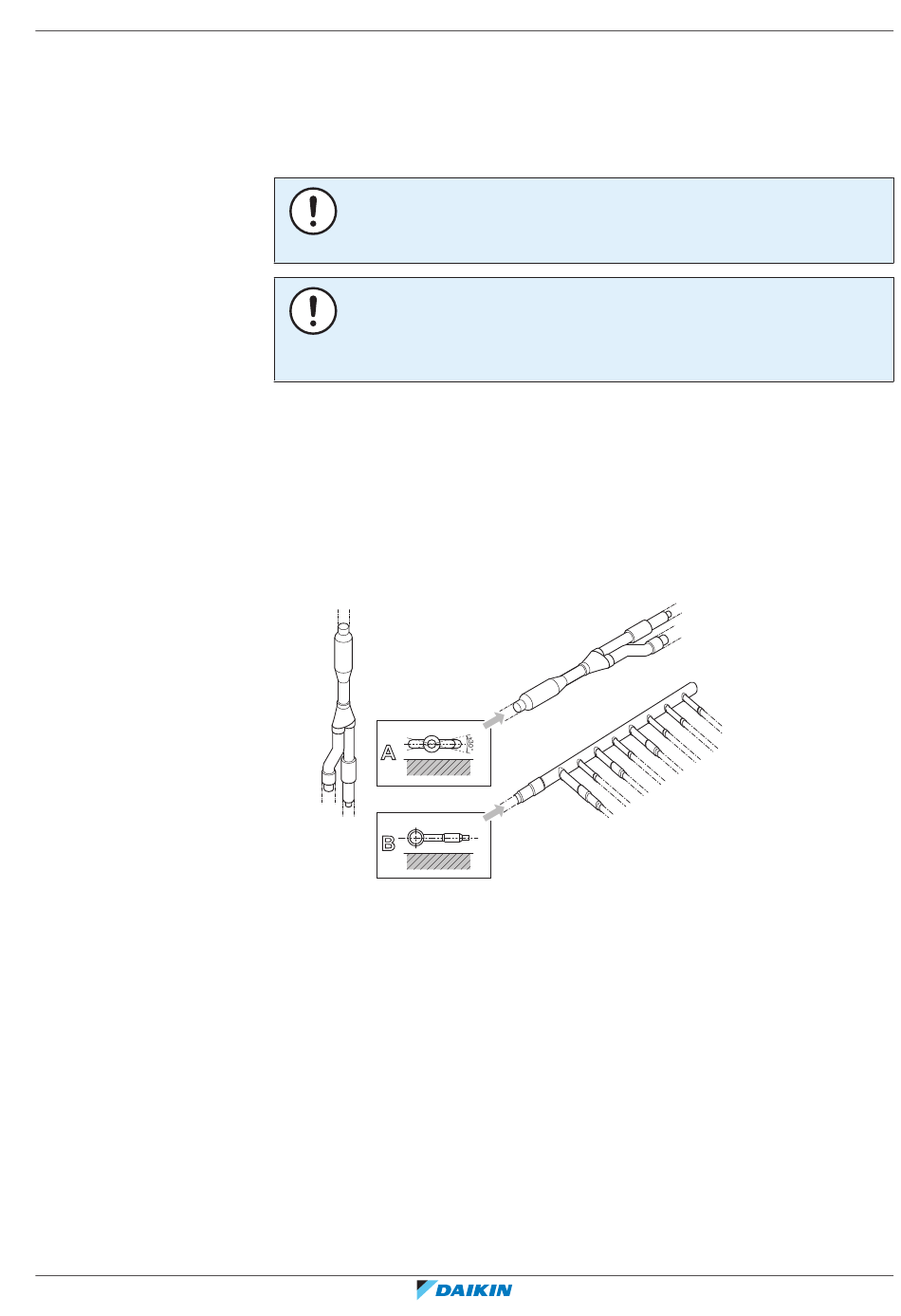

▪ Monter le joint refnet de manière à créer une ramification horizontale ou
verticale.
▪ Monter le collecteur refnet de manière à créer une ramification horizontale ou
verticale.
b
A
B
a Surface horizontale
b Raccord Refnet monté verticalement
c Raccord Refnet monté horizontalement
d Collecteur
18 Installation des tuyauteries
|
c
d
a
a
