16 | Exigences spéciales pour les unités R32
16.3 Pour déterminer la limite de charge
Guide de référence de l'installateur et de l'utilisateur
68
b Unité intérieure
c Contrôleur à distance NON compatible avec le système de sécurité R32
d Contrôleur à distance compatible avec le système de sécurité R32
e Contrôleur à distance en mode superviseur
f Pièce superviseur
g Conduits (air entrant et de retour)
Etape 1 – Afin de calculer la limite de charge totale de réfrigérant dans le système,
déterminez la surface:
▪ des pièces où est installée une unité intérieure
▪ ET des pièces desservies par une unité intérieure sous gaine installée dans une
autre pièce.
La surface de la pièce peut être déterminée en projetant les murs, les portes et les
cloisons sur le sol et en calculant la surface englobée. La surface de la plus petite
pièce desservie par le système est utilisée dans l'étape suivante pour déterminer la
charge totale maximale admissible du système.
Les espaces reliés uniquement par des faux plafonds, des conduits ou des
raccordements similaires ne sont pas considérés comme un espace unique.
Si la cloison entre deux pièces d'un même étage répond à certaines exigences, les
pièces sont considérées comme une seule pièce et leurs superficies peuvent être
additionnées. De cette façon, il est possible d'augmenter la valeur A
calculer la charge maximale autorisée.
L'une des deux conditions suivantes doit être remplie pour pouvoir additionner les
surfaces des pièces:
▪ Les pièces situées au même étage et reliées à une ouverture permanente qui
s'étend jusqu'au sol et qui est destinée à la circulation des personnes peuvent
être considérées comme une seule pièce.

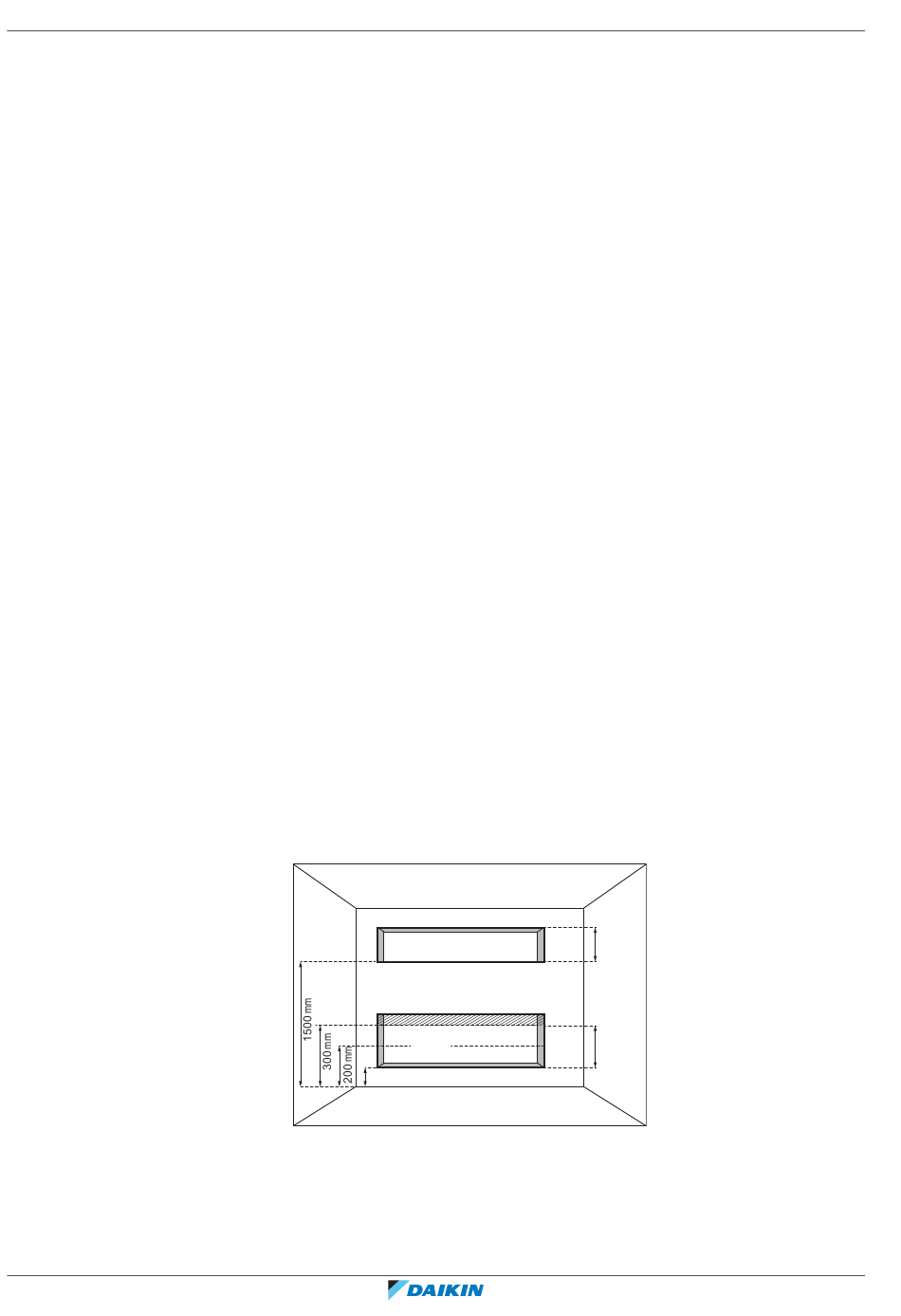

▪ Les pièces situées au même étage et reliées à des ouvertures qui remplissent les
conditions suivantes peuvent être considérées comme une seule pièce.
L'ouverture doit être composée de deux parties pour permettre la circulation de
l'air.
A
≤ 100 mm
A Surface de ventilation naturelle minimale
nvmin
nvmin
≥ 50% A
nvmin
min
≥ 20 mm
≥ 20 mm
Climatiseur système VRV 5-S
4P600330-1D – 2023.02
utilisée pour
RXYSA4~6A7V/Y1B
