18
|
Installation des tuyauteries
Ouverture/fermeture de la vanne d'arrêt
Manipulation de l'orifice de service
Couples de serrage
Guide de référence de l'installateur et de l'utilisateur
94
a Orifice de service
b Couvercle de la vanne d'arrêt
c Trou hexagonal
d Arbre
e Siège de vanne
NE forcez PAS trop sur la vanne d'arrêt, faute de quoi vous risquez de casser le
corps de la vanne.

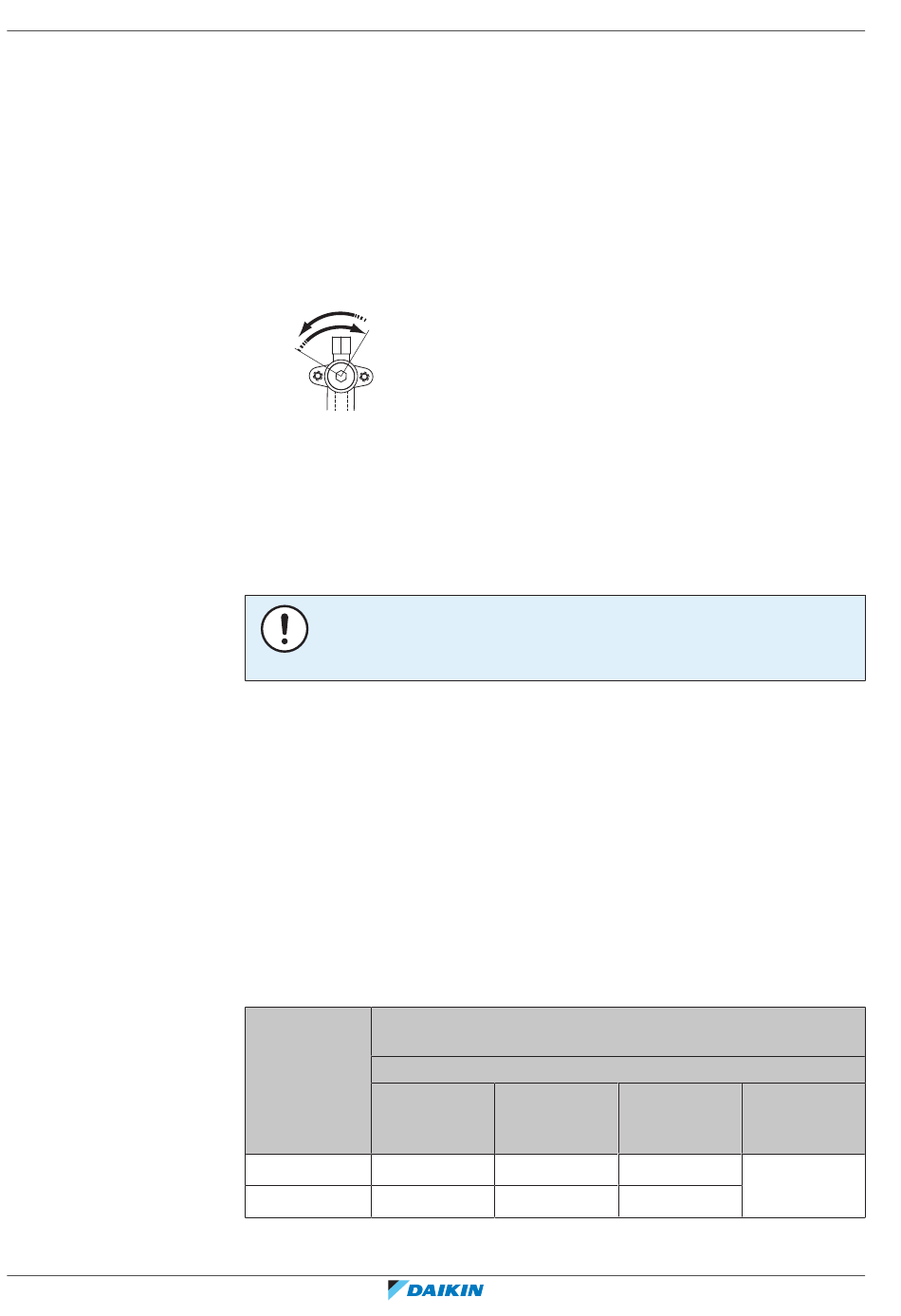

1 Retrait du couvercle de la vanne d'arrêt.
2 Insérez une clé hexagonale (côté liquide: 4 mm, côté gaz: 6 mm) dans la tige
de la vanne et tournez la tige de la vanne:
Dans le sens inverse des aiguilles d'une montre pour ouvrir,
dans le sens des aiguilles d'une montre pour fermer.
3 Lorsque la vanne d'arrêt ne peut PAS tourner plus loin, cessez le mouvement
de rotation.
4 Serrez fermement la vanne d'arrêt lors de l'ouverture ou de la fermeture de la
vanne d'arrêt. Pour connaître le couple de serrage correct, reportez-vous au
tableau ci-dessous.
REMARQUE
Un couple inadéquat peut provoquer une fuite de réfrigérant et une rupture de la
vanne d'arrêt.
5 Installer le couvercle de la vanne d'arrêt.
Résultat: La vanne est alors ouverte/fermée.
Utilisez toujours un tuyau de charge équipé d'une broche d'enfoncement de
vanne étant donné que l'orifice de service est une vanne de type Schrader.
Après avoir manipulé l'orifice de service, veiller à serrer le couvercle d'orifice de
service fermement. Pour connaître le couple de serrage, reportez-vous au
tableau ci-dessous.
Une fois le couvercle d'orifice de service resserré, s'assurer qu'il n'existe aucune
fuite de réfrigérant.
Dimension de
Couple de serrage N•m (Tournez dans le sens horaire pour
la vanne
d'arrêt (mm)
Corps de vanne Clé hexagonale
Ø9,5
5,4~6,6
Ø15,9
13,5~16,5
fermer)
Arbre
Capuchon
(couvercle de
vanne)
4 mm
13,5~16,5
6 mm
22,5~27,5
Orifice de
service
11,5~13,9
RXYSA4~6A7V/Y1B
Climatiseur système VRV 5-S
4P600330-1D – 2023.02
