18 | Installation des tuyauteries
18.2 Raccordement de la tuyauterie de réfrigérant
18.2.1 Concernant le raccordement de la tuyauterie de réfrigérant
18.2.2 Précautions lors du raccordement de la tuyauterie de réfrigérant
Guide de référence de l'installateur et de l'utilisateur
90
Raccord refnet
1~8 Unités intérieures VRV DX
a
H1
c d
1 2

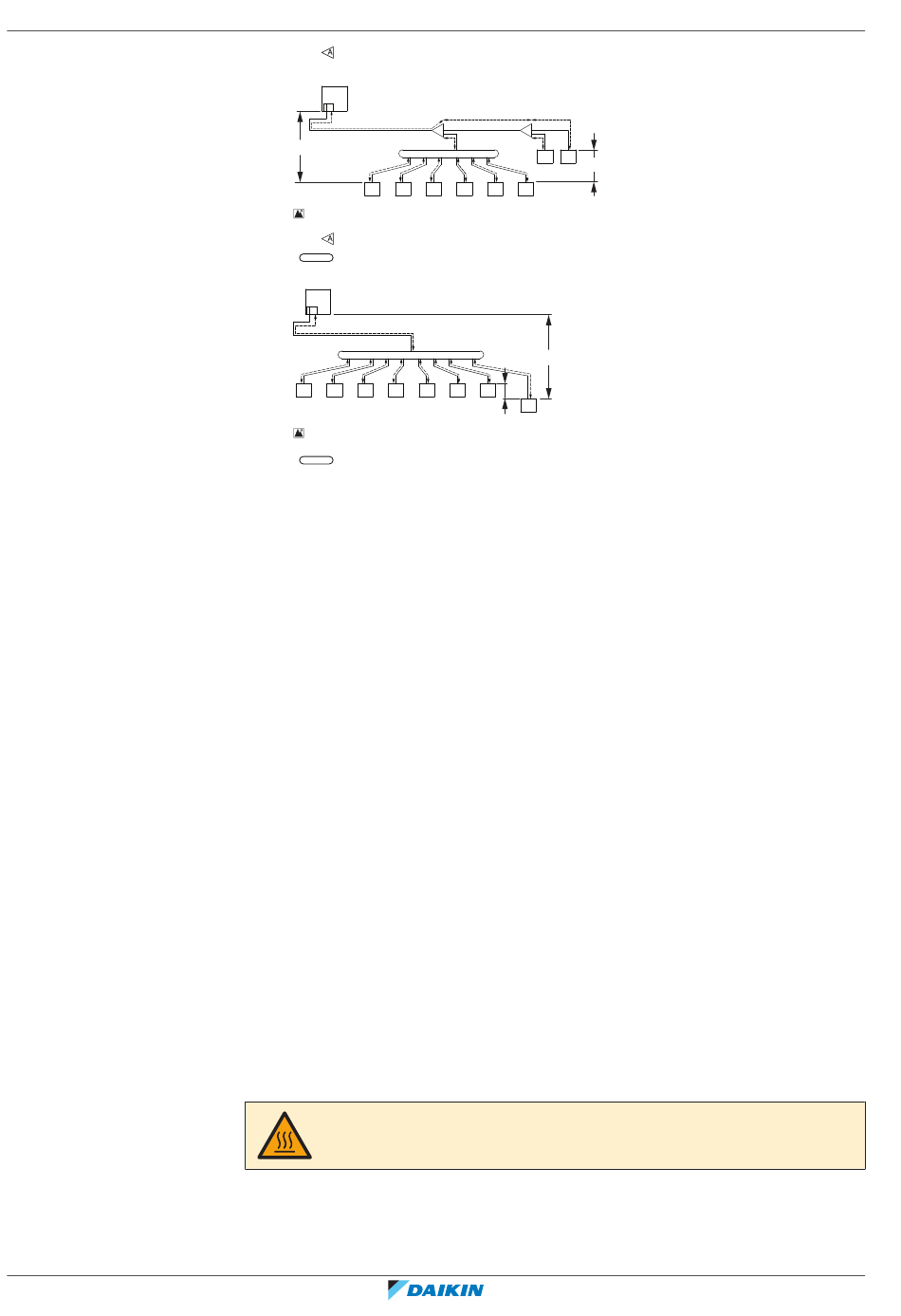

18‒2 Exemple 2: en cas de raccords refnet et de collecteur
Raccord refnet
Collecteur refnet
1~8 Unités intérieures VRV DX
a
b c d e
1 2 3 4
18‒3 Exemple 3: en cas de collecteur refnet uniquement
Collecteur refnet
1~8 Unités intérieures VRV DX
Avant de raccorder la tuyauterie de réfrigérant
Assurez-vous que les unités extérieure et intérieure sont montées.

Ordre de montage habituel

Le raccordement de la tuyauterie de réfrigérant implique:
▪ Raccordement de la tuyauterie de réfrigérant à l'unité extérieure
▪ Raccordement des kits d'embranchement de réfrigérant
▪ Raccordement de la tuyauterie de réfrigérant aux unités intérieures (voir le
manuel d'installation des unités intérieures)
▪ Isolation de la tuyauterie de réfrigérant
▪ Gardez en tête les consignes de:
- Pliage des tuyaux
- Évasement de l'extrémité des tuyaux
- Brasage
- Utilisation des vannes d'arrêt
DANGER: RISQUE DE BRÛLURE
i
A B
k
b
j
7 8
H2
e f g h
3 4 5 6
H1
f g h i
5 6 7
8
H2
RXYSA4~6A7V/Y1B
Climatiseur système VRV 5-S
4P600330-1D – 2023.02
