IN STAL AN D O O S U P ORT E D E MO NTAGE M
Antes de instalar o suporte de montagem, verifique o teto onde o ventilador será instalado e
verifique se é adequado para ele.

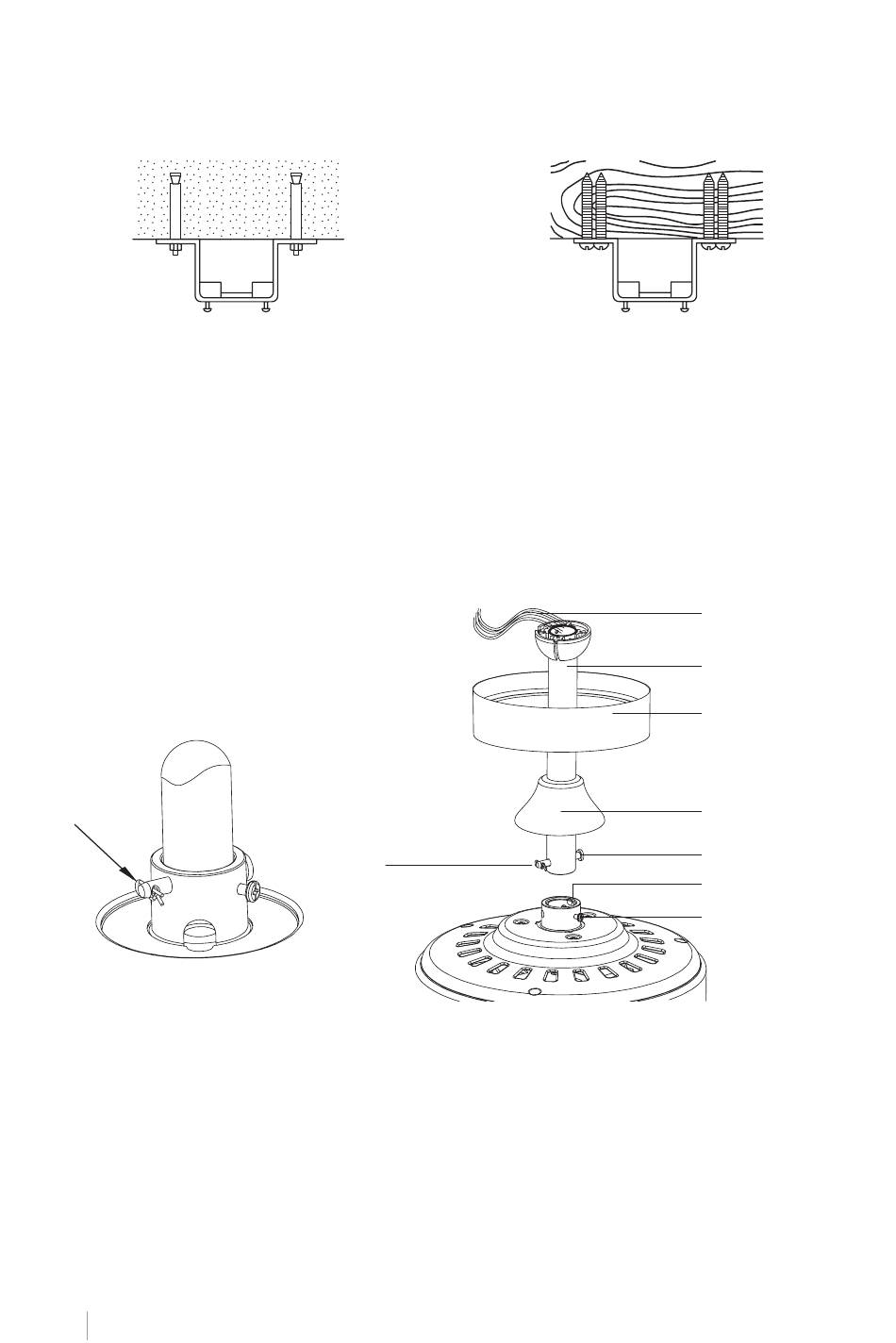

Teto de concreto
Faça 2 furos com uma broca de 8 mm, de
acordo com o comprimento dos parafusos
de expansão. Em seguida, fixe o suporte de
montagem no teto com os parafusos.
Não fixe o suporte de montagem diretamente em tetos com menos de 10 mm para evitar o
risco de o parafuso se soltar e sair.
M O NTAG E M E S USPE NSÃO DO VE NT I L A D OR
Trava de segurança
Antes de começar a montar o ventilador, você deve escolher a altura adequada para sua
casa. Se você quiser estender o comprimento de suspensão do seu ventilador, remova a es-
fera da barra de suspensão e use a barra de extensão adicional (incluída).
1. Para remover a esfera suspensa, solte o parafuso de fixação e remova os pinos.
2. Abaixe a esfera e remova o pino de travamento.
3. Retire a esfera da haste do gancho e insira-a na haste do gancho mais longa (a parte supe-
rior da haste tem um orifício para parafuso de fixação, use-o para fixar a haste).
4. Insira o pino de travamento na extremidade da haste de suspensão e levante a esfera.
5. Por fim, certifique-se de que o pino de travamento esteja alinhado com as ranhuras dentro
da esfera e fixe o parafuso de fixação.
P ORTU GU Ê S
24
Fixe o suporte de montagem ao teto de ma-
deira com 4 parafusos de espessura mínima
de 7 mm.
Presilha
trancar
Telhado de madeira
Cabeamento
Barra de
suspensão
Roseta
Aparar
Parafuso da
tampa
Adaptador
Parafuso de
fixação
