Levelflex FMP56, FMP57 HART
6 Montage
6.1 Conditions de montage
6.1.1 Position de montage appropriée
1
A

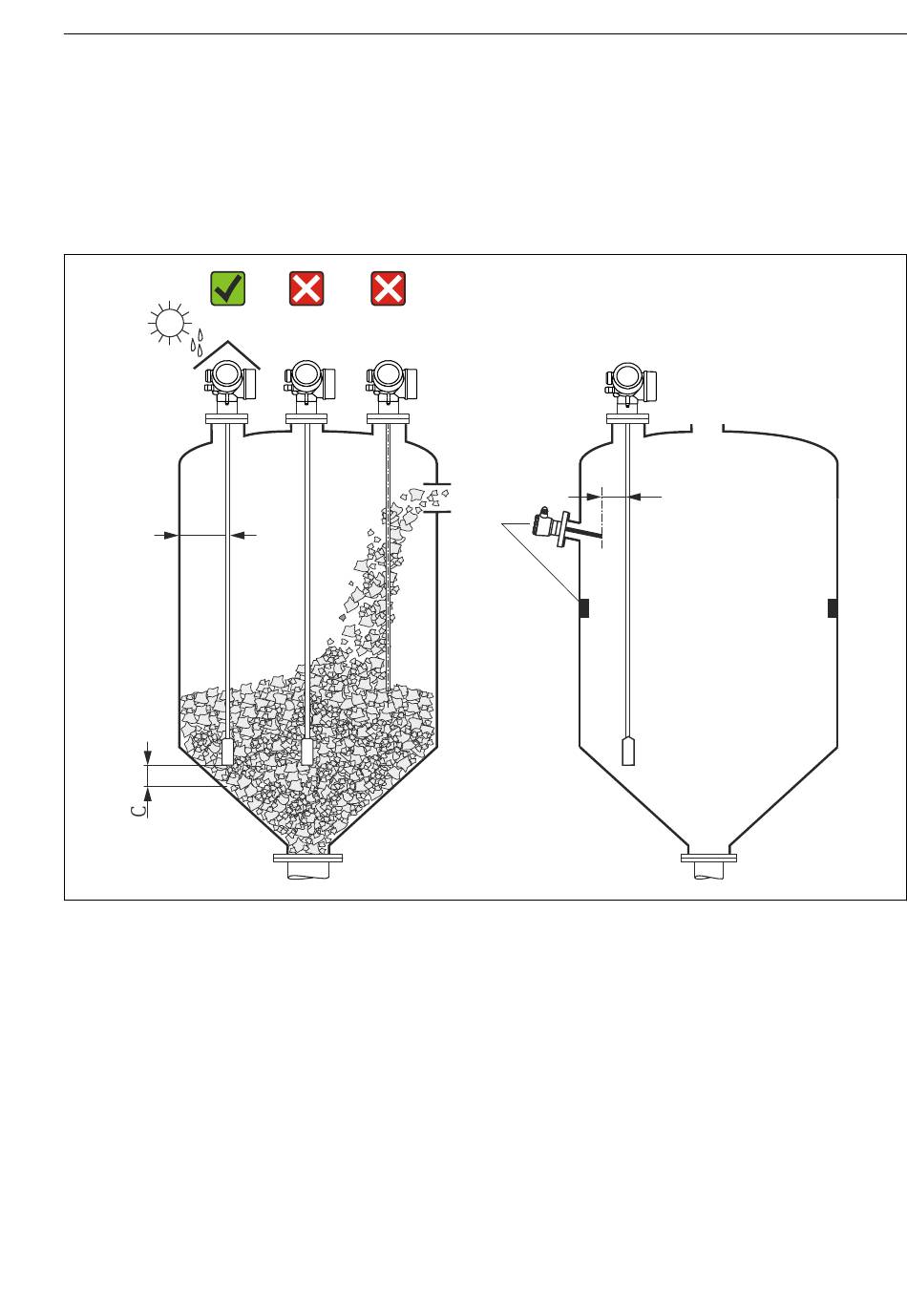

 4 Conditions de montage pour Levelflex
Distances de montage
• Distance (A) entre les sondes à câble et à tige et la paroi de la cuve :
– dans le cas de parois métalliques lisses : > 50 mm (2 in)
– dans le cas de parois en matière synthétique : > 300 mm (12 in) des parties métalliques à
l' e xtérieur de la cuve
– dans le cas de parois en béton : > 500 mm (20 in), sinon la gamme de mesure admissible
peut être réduite.
• Distance (B) entre les sondes à tige et les éléments internes (3) : > 300 mm (12 in)
• Distance (C) entre l' e xtrémité de la sonde et le fond de la cuve :
– Sonde à câble : >150 mm (6 in)
– Sonde à tige : >10 mm (0,4 in)
Endress+Hauser
2 3
B
4
Montage
A0021468
