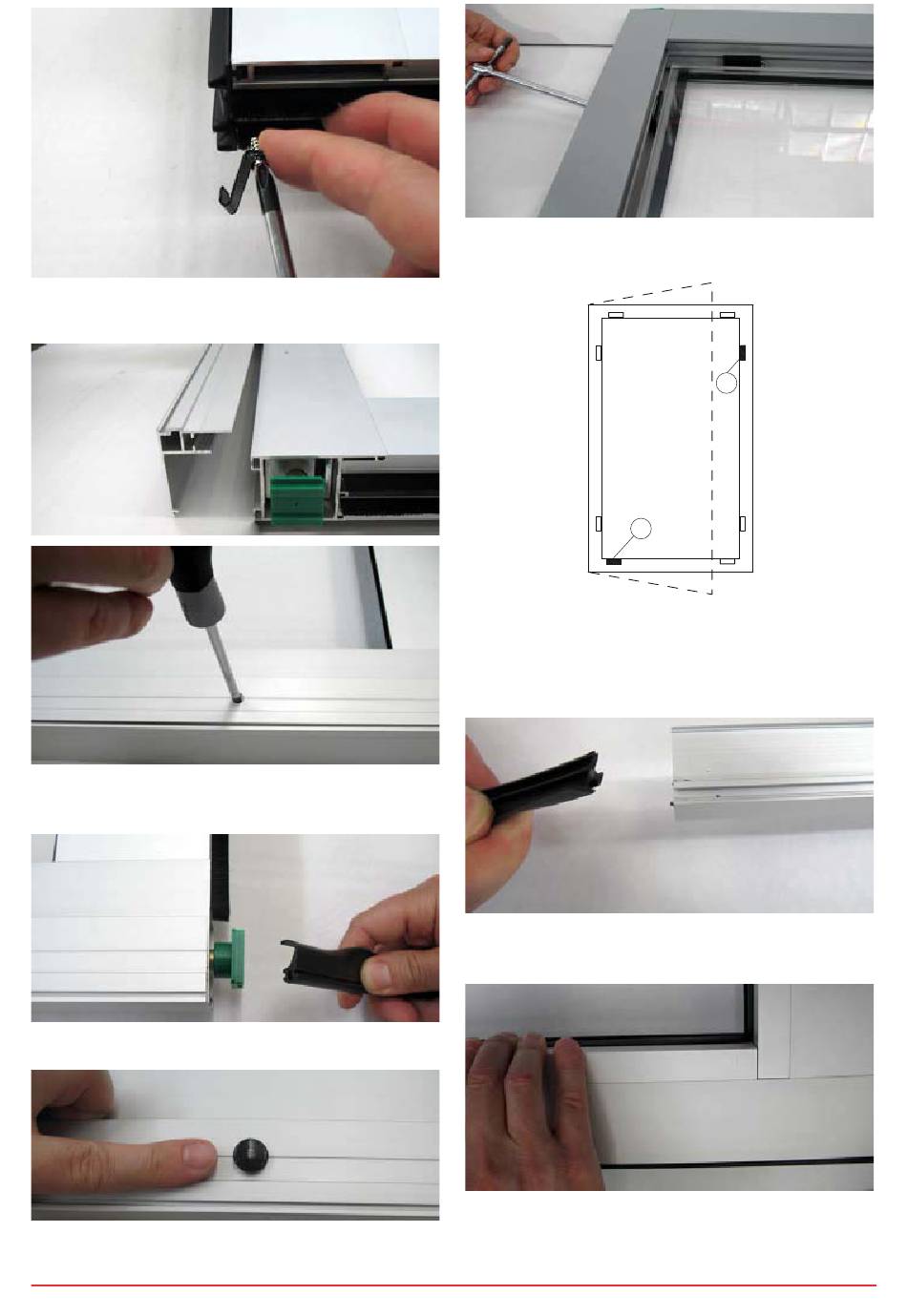

1.22 Fixer le crochet fourni comme indiqué sur la photo dans
la partie inférieure du vantail, pour empêcher son glissement
3837.
1.23 Fixer le profilé 3831 sur le profilé 3808 PAM45M ou 3821
PAM45L, comme indiqué sur la photo.
1.24 Insérer le joint 3838 dans le profilé 3831 comme indiqué
sur la photo, et le bloquer pour empêcher son glissement.
1.25 Refermer les trous visibles en utilisant les bouchons
fournis comme indiqué sur la photo.
1.26 Pour les profilés PAM45M, insérer la vitre [9] à l'intérieur
du vantail mobile comme indiqué sur la photo.
1.27 Placer les joints de fenêtre [A], indiqués dans la figure, de
façon à ce qu'ils résultent portants.
N.B.: Pour obtenir la position horizontale du vantail mobile à
enfoncement durant la phase d'installation du châssis, régler
les épaisseurs du joint de fenêtre [26] comme l'indique la fi-
gure 2.
1.28 Avec les profilés PAM45M, insérer les joints dans les pro-
filés bloque-vitre [8] comme indiqué sur la photo.
1.29 Pour les profilés PAM45M, insérer jusqu'au clic les pro-
filés bloque-vitre [8] sur le vantail mobile comme indiqué sur
la photo.
9
A
A
IP2042FR • 2010-10-08
