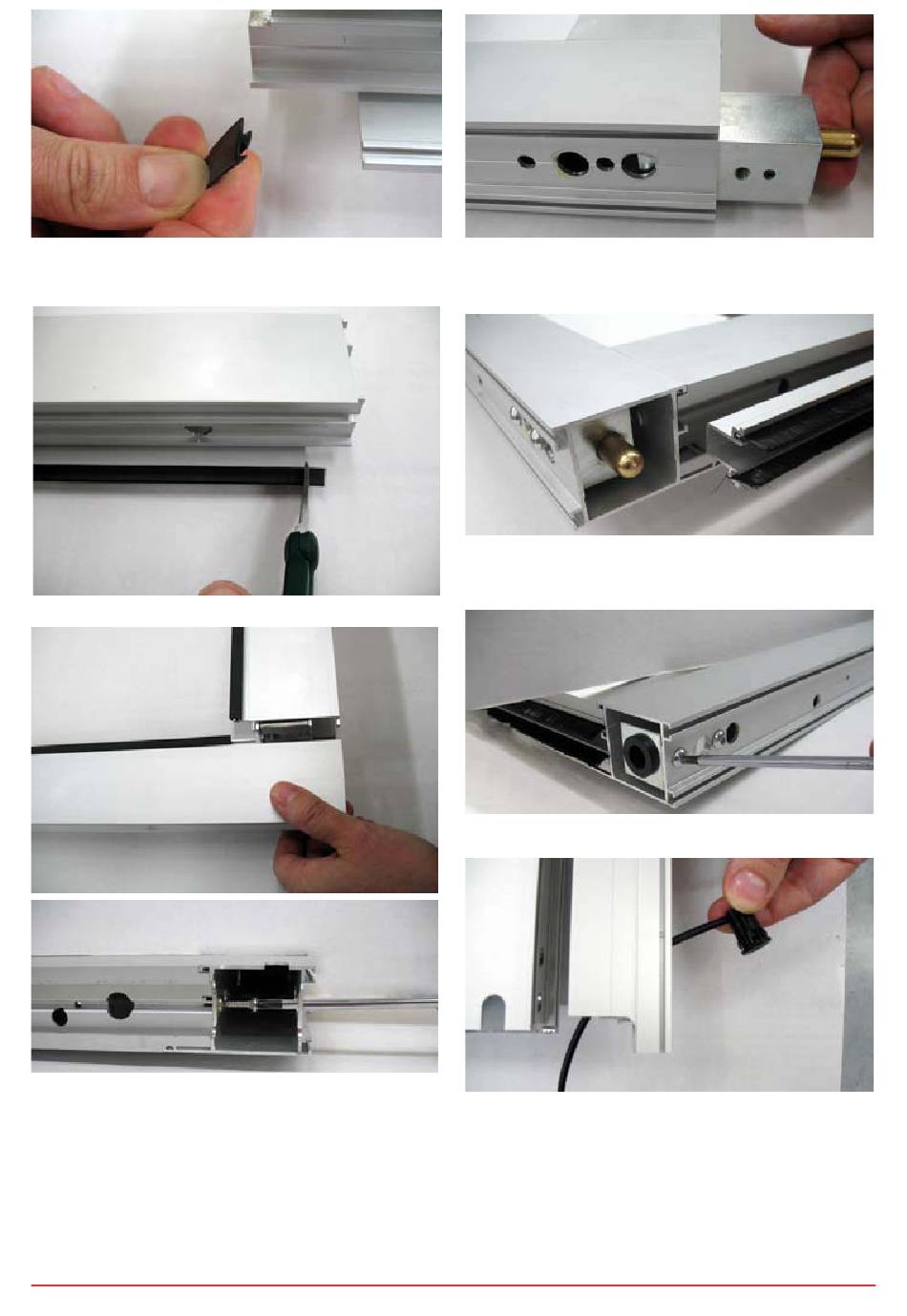

2.1 Insérer le joint 3839 dans les profilés 3800, 3808, 3813
PAM45M ou 3599, 3821, 3822 PAM45L, comme indiqué sur
la photo.
2.2 Raccourcir le joint aux dimensions du profilé.
2.3 Unir les profilés verticaux avec les profilés horizontaux et
les fixer comme indiqué sur la photo.
N.B. : pour les profilés PAM45L, insérer la pièce [10] à l'in-
térieur des profilés 3599 et 3822 comme indiqué sur la figure.
N.B. : pour les profilés PAM45L, la vitre [9] est insérée au
même moment que les profilés verticaux et horizontaux sont
assemblés.
Les câles bloque-vitre sont appliquées sur les quatre côtés
2.26 et sont réglées comme indiqué dans le paragraphe 2.27.
IP2042FR • 2010-10-08
2.4 Insérer la pièce [11] dans la partie inférieure du vantail et la
fixer comme indiqué sur la photo.
2.5 Insérer le balai SPAZ14 sur le profilé 3805 et le bloquer
pour empêcher son glissement. Fixer le profilé 3805 dans la
partie inférieure du vantail, comme indiqué sur la photo.
2.6 Insérer la pièce [12] dans la partie inférieure du vantail et la
fixer comme indiqué sur la photo.
2.7 Insérer la cellule photo-électrique [25] qui relève la pous-
sée du vantail mobile dans le profilé 3831 comme indiqué sur
la photo.
N.B.: si vous voulez, vous pouvez insérer les cellules photo-
électriques [27] qui détectent la présence de personnes et
d'objets dans la zone de passage, comme l'indique la figure
12
4.
