BRANCHEMENTS ELECTRIQUES ASME
TX
Black
25
TX
Black
IP2042FR • 2010-10-08
OPEN
OPEN
-

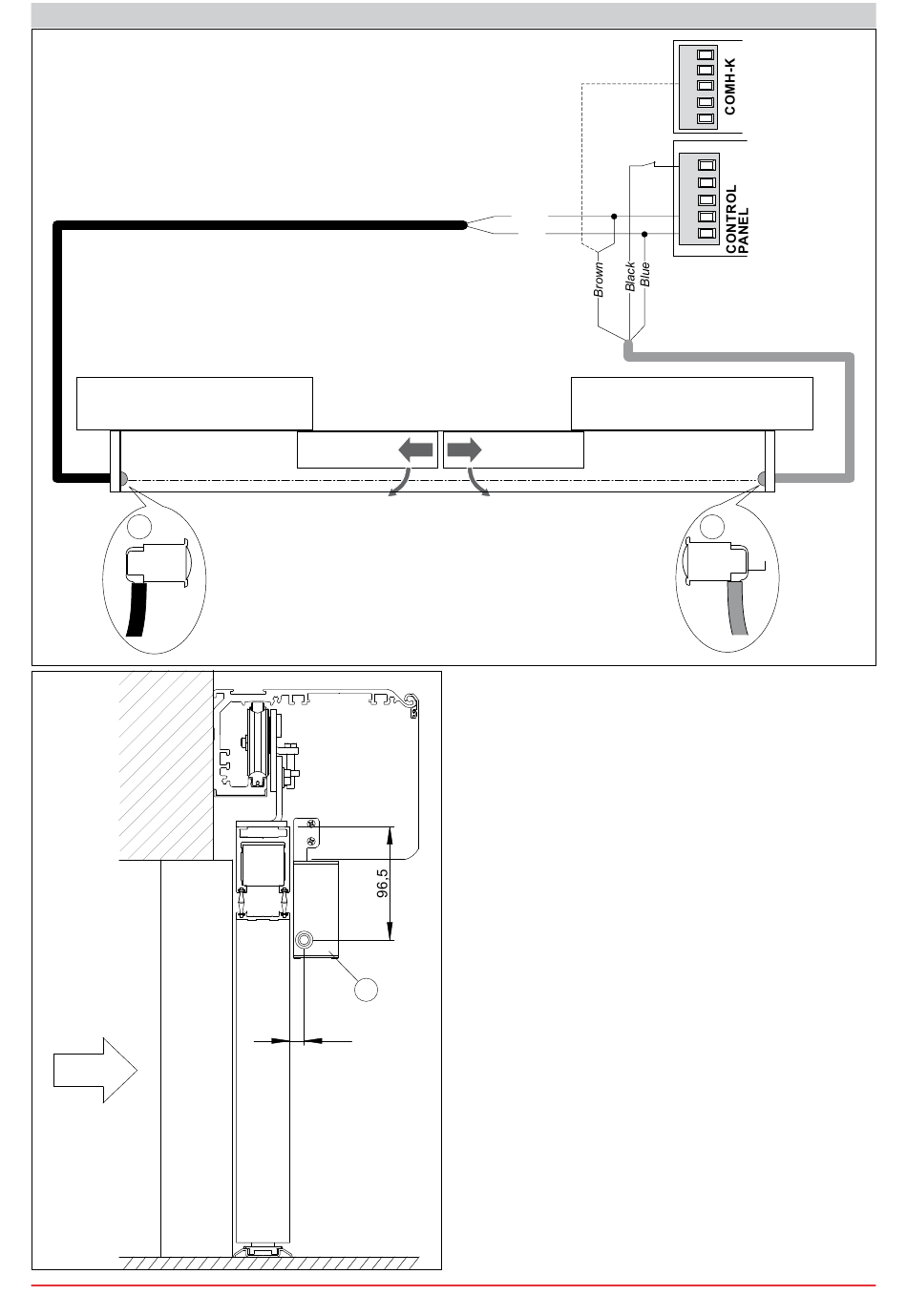

La cellule photo-électrique SICUR2 doit être installée au-
dessus de l'automatisme, comme indiqué sur le schéma.
-
Effectuer les branchements électriques comme indiqué sur
le schéma.
Attention : si le selecteur de fonction COMH-K est utilisé, bran-
cher le câble marron du récepteur à la borne 9 du sélecteur.
-
D'autres dispositifs éventuels d'arrêt doivent être branchés
en série à la borne 9 (STOP).
-
Quand le récepteur (RX) et l'émetteur (TX) de la cellule
photo-électrique SICUR2 sont alimentés et correctement
alignés, le led vert present sur le récepteur RX s'allume.
-
A la fin de l'installation, vérifier que la force nécessaire pour
pousser chaque vantail ne dépasse pas 220 N.
La mesure doit être effectuée à 1 m du sol en regard du
bord de fermeture (opposé à celui de la charnière). Il est
possible de régler la force de poussée comme indiqué dans
25
le paragraphe 4.18.
-
Vérifier que, quand les vantaux mobiles sont poussés, le
13
mouvement automatique de la porte s'arrête. La cellule
photo-électrique SICUR2 permet de relever la poussée du
vantail mobile.
24
STOP
Brown
Blue
9
9
1
0
RX
Grey
25
RX
LED
Grey
