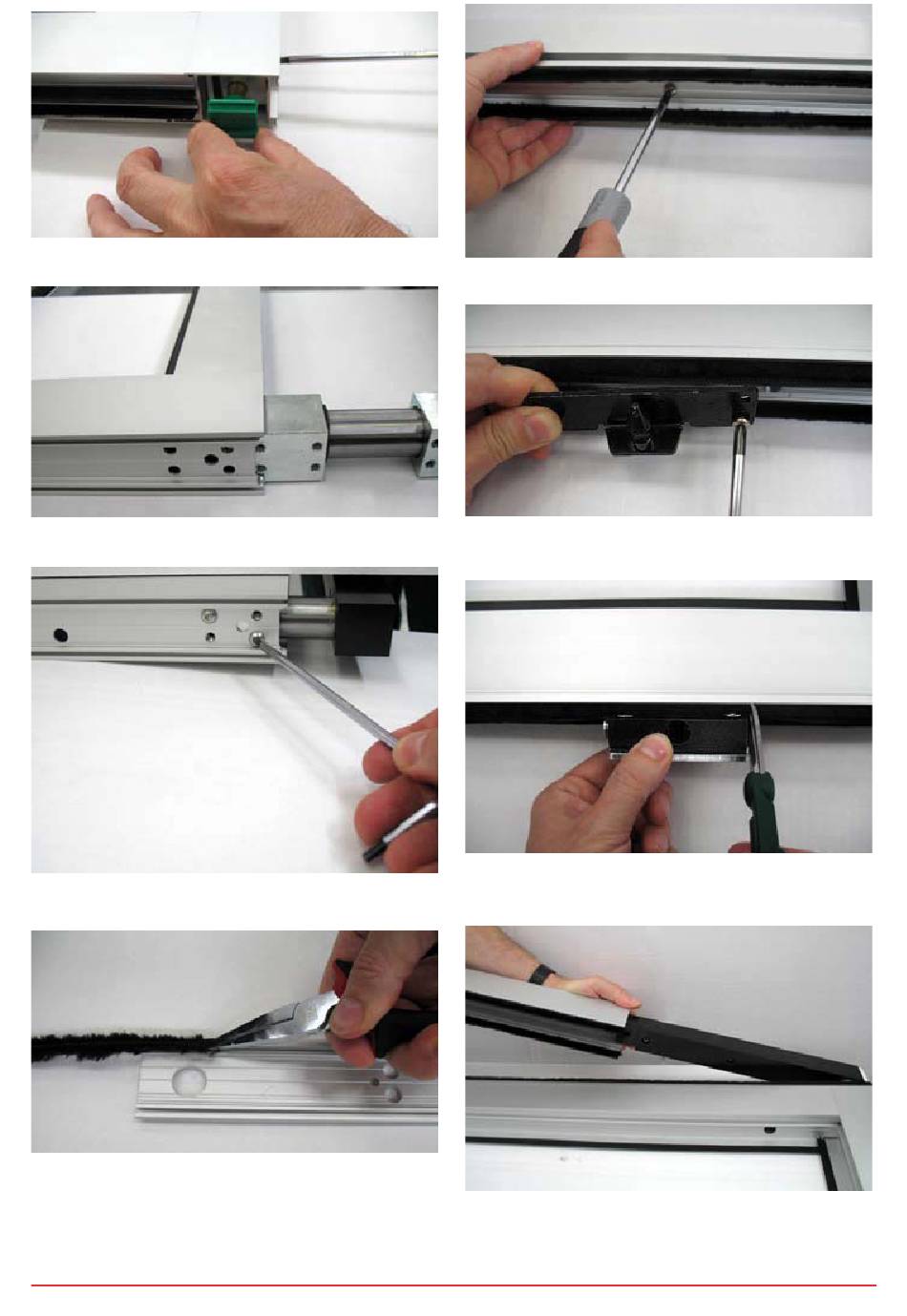

1.7 Insérer la pièce [2] dans la partie inférieure du vantail et la
fixer comme indiqué sur la photo.
1.8 Insérer la pièce [3] dans la partie supérieure du vantail
comme indiqué sur la photo.
1.9 Fixer la pièce [3] en vissant en croix les huit vis de fixation
comme indiqué sur la photo.
1.10 Insérer le balais SPAZ4811 dans les profilés 3924 et 3820
comme indiqué sur la photo.
1.11 Fixer le profilé 3924 dans la partie supérieure du vantail
comme indiqué sur la photo.
1.12 Fixer la pièce [4] au profil 3924 comme indiqué sur la pho-
to. N.B : faire attention au sens de poussée du vantail.
1.13 Couper le balais SPAZ4811 en fonction de l'ancrage avec
la pièce [5] comme indiqué sur la photo.
N.B : Faire attention au sens de poussée du vantail.
1.14 Insérer le profilé 3820 à l'intérieur de la pièce [3] comme
indiqué sur la photo.
7
IP2042FR • 2010-10-08
