Réparation
Rebranchez la la la partie partie inférieure
Rebranchez Rebranchez partie
pilote pilote pilote
1. Assurez-vous que le raccord d'air (17) est retiré
et mis de côté.
2. Vissez le contre-écrou (105) et le connecteur
(104) sur le cylindre de pompe (1), jusqu'en bas
des filetages.
3. Alignez les trous dans le connecteur (104) avec
les orifices de la cartouche de presse-étoupe (4).
4. Serrez le contre-écrou (105) à 88–101 N•m
(65-75 pi-lb).
5. Remontez le raccord d'entrée de TSL (17) dans
l'orifice ouvert.
6. Placez le joint torique (106) sur la tige de piston
(2).
7. Alignez les trous de l'axe du moteur et la tige de
piston. Installez la broche (103).
8. Faites coulisser le joint torique (106) vers le haut
hors de la tige de piston et dans la rainure de
l'axe du moteur, qui couvre la broche.
9. Vissez l'écrou de raccordement (207) sur le
raccord (104). Serrez à un couple de 61–74 N•m
(45-55 pi-lb).
10. Remontez la pompe dans le doseur, comme
indiqué dans le manuel de votre doseur.
18
inférieure au au
inférieure au

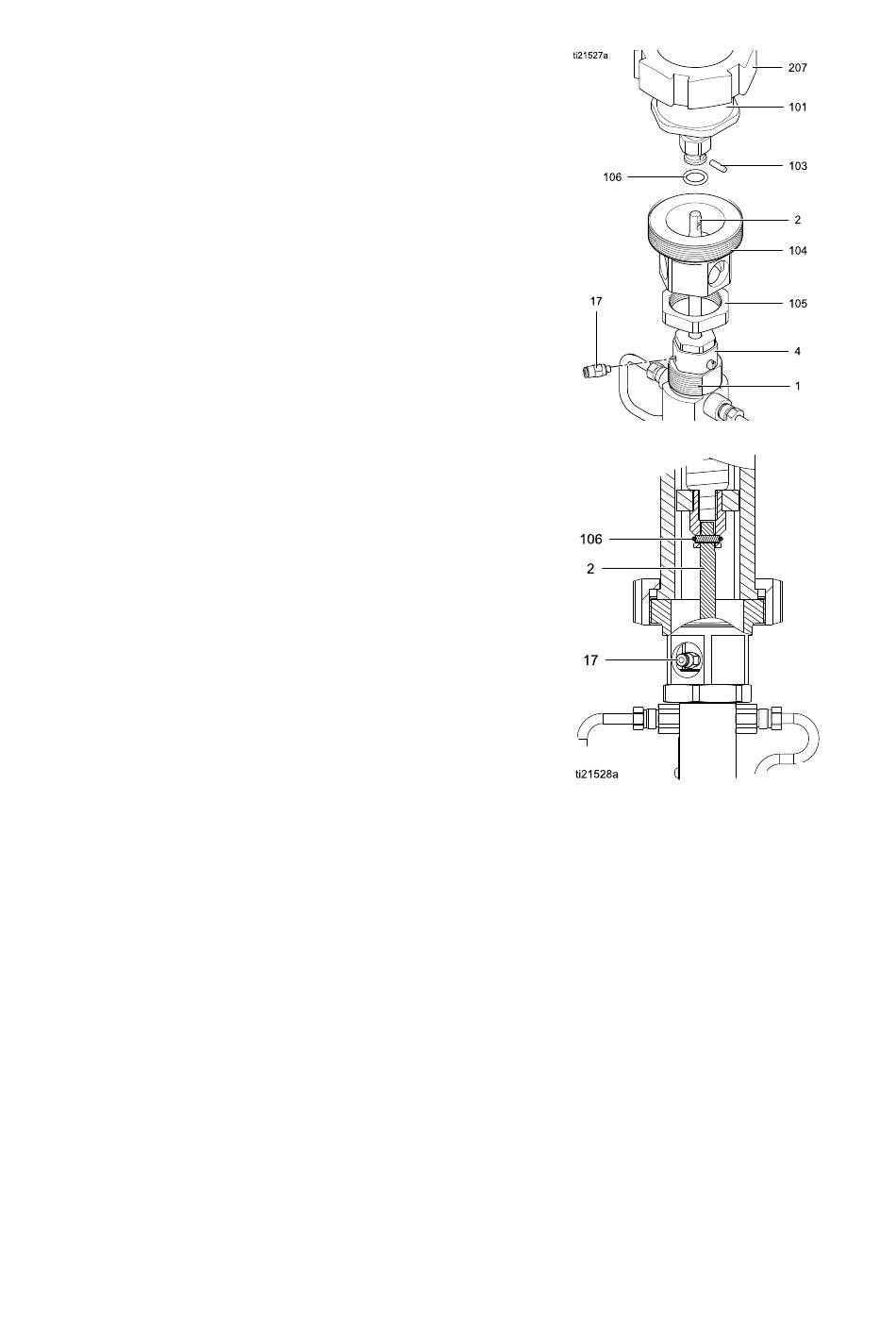

Figure 16 Rebranchez la partie inférieure au pilote
Figure 17 Orientez la partie inférieure vers le pilote
