5. Port de communication RS-232
5-1. Caractéristiques
Le RS-232 est un port série permettant de contrôler l'onduleur via un
ordinateur.
Onduleur SP
Broche
Description
1
Non utilisée
Masse (GND)
2
3
(réception données)
4
(transmission données)
Commande déportée
5
6
5-2. Procédure d'utilisation
É tape 1 Raccorder le l'onduleur à l'ordinateur via le port RS-232 sur le
panneau avant.
É tape 2 Lancer le programme de communication sur l'ordinateur.
É tape 3 Choisir le protocole de transmission des données :
Format : Bit de départ – 8 bits de données – Bit d'arrêt
Débit : 4 800 bauds
É tape 4 Choisir un port de communication (COM) et lancer l'opération
5-3. Mode de fonctionnement du port RS-232
5-3-1. Format des commandes RS-232
Cet appareil utilise un langage de haut niveau :
chaque commande débute par CR (0DH) et se termine par LF (0AH).
Le système ne peut interpréter et exécuter la commande qu'après
réception de ces 2 derniers caractères.
70
All manuals and user guides at all-guides.com

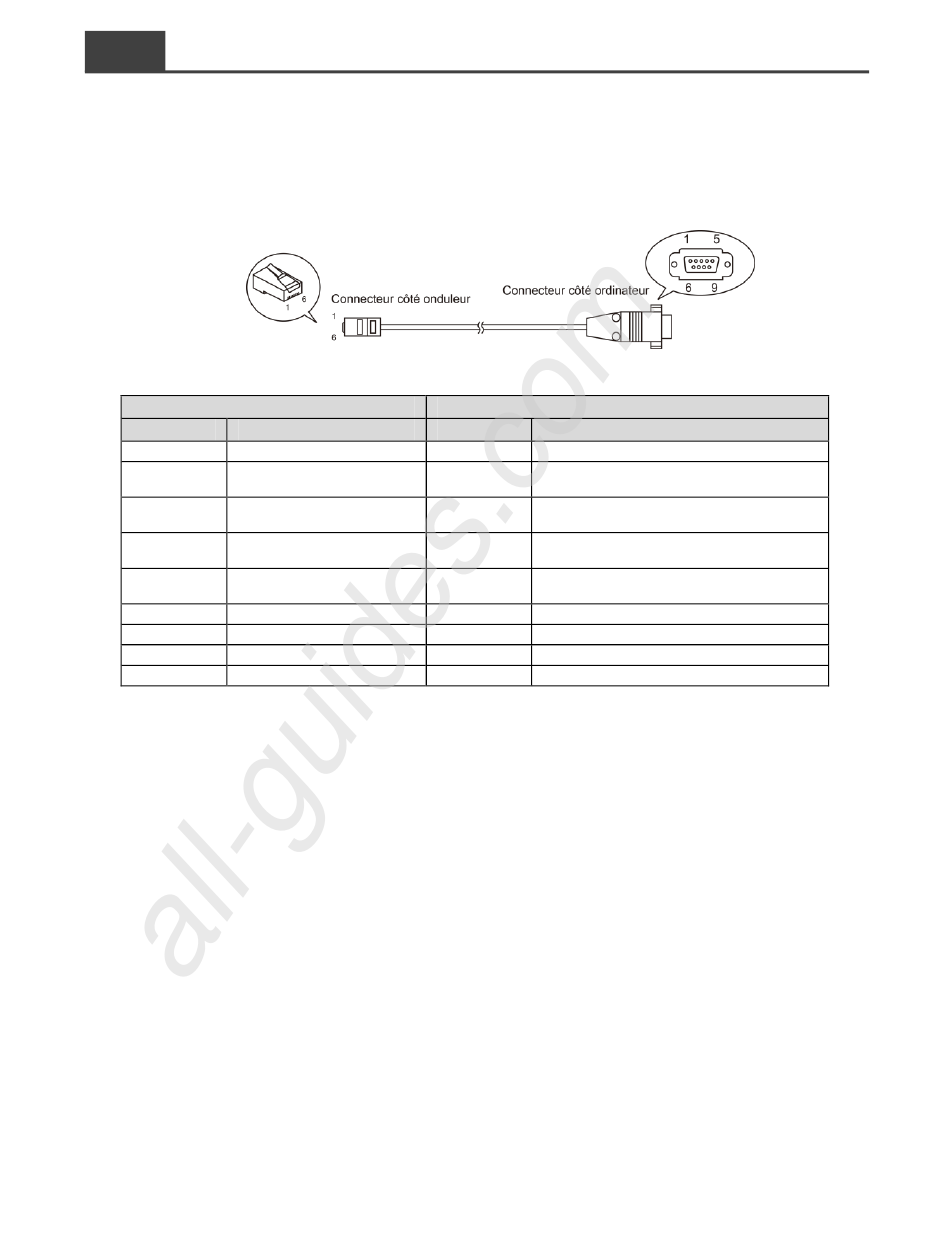

Sché ma 19 – Câ ble RS-232
Broche
RXD
TXD
(Remote)
Tension CC
Tableau 33 – Connecteurs RS-232
Ordinateur
Description
1
Non utilisée
2
(réception données)
3
(transmission données)
Non utilisée
4
Masse (GND)
5
6
Non utilisée
7
Non utilisée
8
Non utilisée
9
Non utilisée
RXD
TXD
