4 - INSTALLATION ET RACCORDEMENTS
Tableau des débits réels pour la pompe DE05UCC avec tube PVC Ø 6 mm intérieur :
Hauteur de
refoulement
1 m
2 m
3 m
4 m
Dans des conditions d'utilisations hors plage de température et d'humidité relative préconisées (page FR-2), il est
nécessaire d'isoler le tube de refoulement afin d'éviter la condensation éventuelle qui pourrait dégrader l'installation
et la pompe.
Nous préconisons d'utiliser un tube transparent type PVC souple cristal, diamètre intérieur 6 mm / diamètre extérieur
9 mm.
Il est absolument nécessaire d'assurer l'étanchéité des raccordements à la pompe, pour cela l'utilisation d'un collier
est possible.
Bien vérifier que le débit d'eau à évacuer dans la sélection thermique correspond bien à votre cas
d'application.
Nota : Cet accessoire doit être obligatoirement cumulé avec un régulation par vanne afin de permettre
l'asservissement de la sécurité haute à la fermeture de la vanne (arrêt des condensats).
4.6 - Raccordements électriques

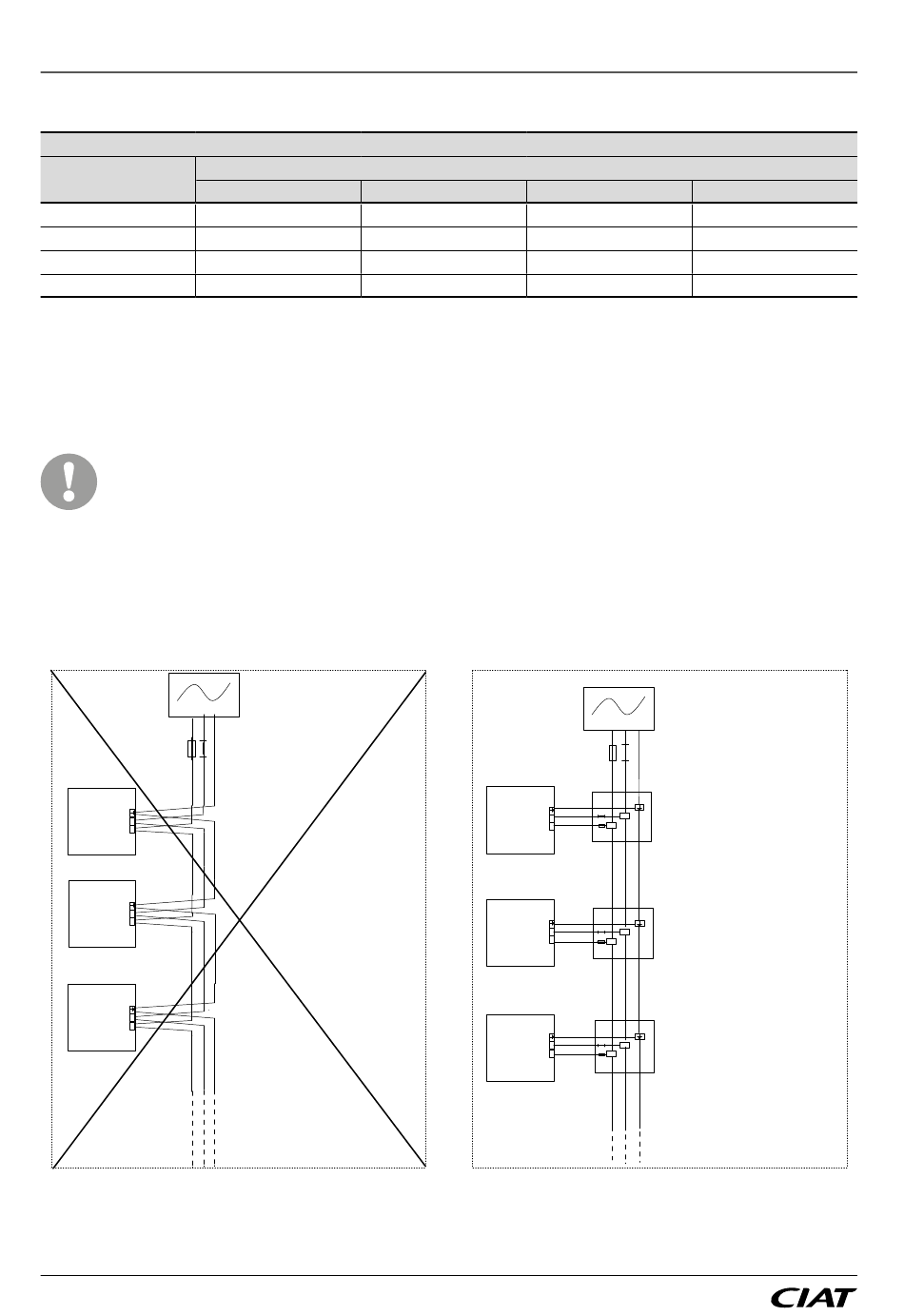

Schéma électrique pour le raccordement de plusieurs unités
Mauvais câblage pour plusieurs appareils
COADIS LINE
600
TM
TABLEAU DES DEBITS REELS (l/h)
Longueur totale de tuyauterie (Diam. int. 6 mm)
5 m
10 m
10,4
9,1
8,5
7,8
7,9
7,1
7
FR-22
20 m
8,3
7
6,3
6
5,3
Câblage correct pour plusieurs appareils
30 m
7,3
6,4
5,8
4,9
