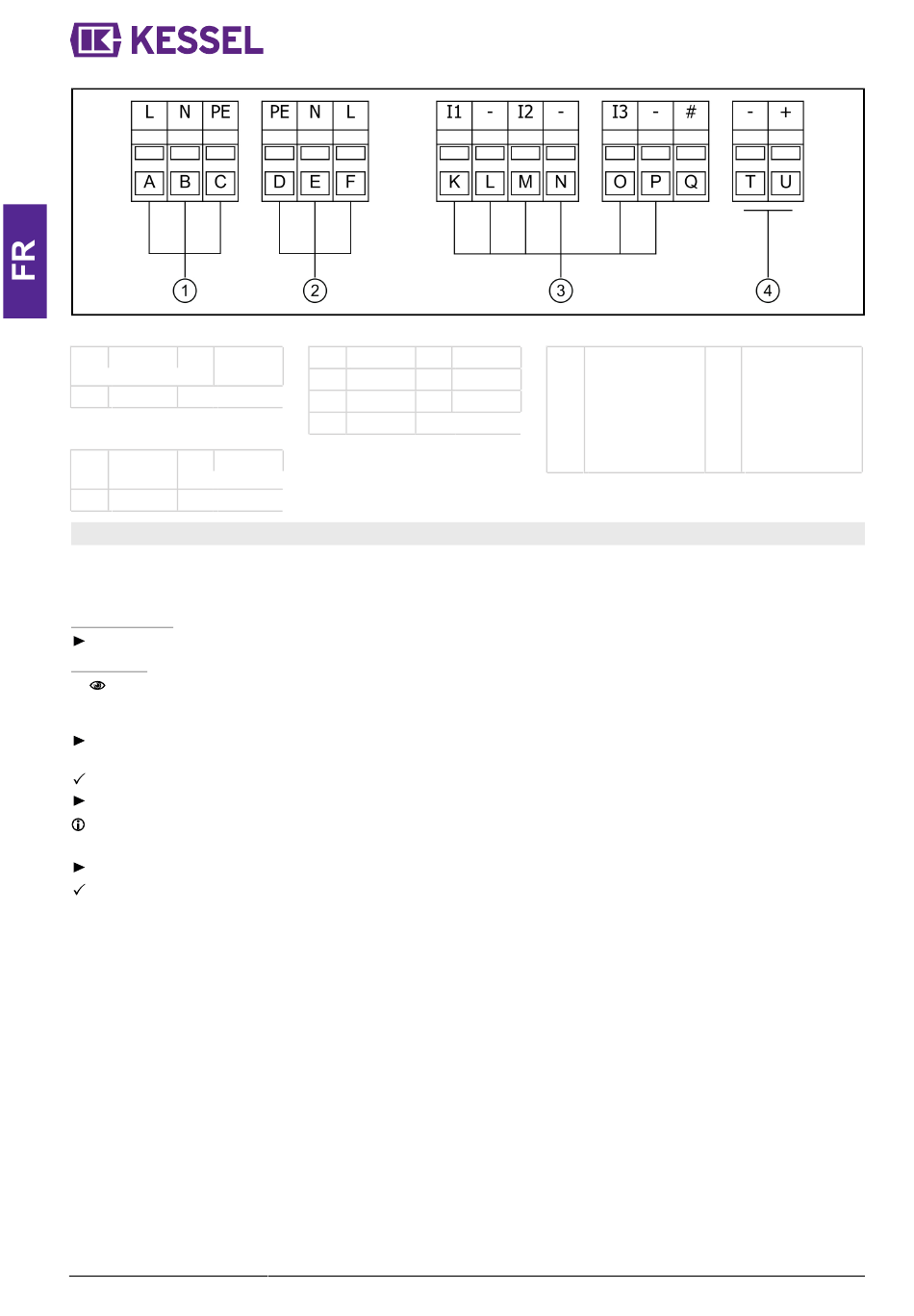

Schéma de raccordement (Mono)
(1) Raccordement au réseau
(A) Brun (C) Vert/
jaune
(B) Bleu
(2) Pompe
(D) Vert/ (F) Brun
jaune
(E) Bleu
5.8 Monter les accessoires
La boîte à bornes Alarme est prévue pour le raccordement du report d'alarme. Si un contact sec doit être utilisé, la boîte à
bornes correspondante doit être activée (voir la section « Contact sec »).
Préparer le boîtier et le passe-câbles. Utiliser le passe-câbles extérieur droit.
Report d'alarme
Raccorder le report d'alarme conformément au schéma de raccordement.
Contact sec
Il est possible de raccorder un contact sec au gestionnaire en tant que kit d'extension ; celui-ci est disponible dans
les accessoires (réf. 80074). Celui-ci permet de raccorder l'appareil aux équipements techniques des bâtiments ou à
d'autres accessoires comme par ex. au témoin lumineux (réf. 97715).
Pour activer le contact sec, appuyer simultanément sur la touche Alarme (6) et la touche Mode manuel (4) pendant 10
secondes. Établir au préalable l'alimentation électrique.
Le gestionnaire émet 2 bips de courte durée confirmant l'activation du contact sec.
Démarrer l'appareil cf. "Arrêt du poste", page 52afin que le contact sec puisse être détecté.
Si la touche est maintenue enfoncée pendant 10 secondes, l'appareil active de nouveau en alternance le report d'alarme
ou le contact sec.
Raccordement du contact sec (cf. "Schéma de raccordement (Mono)", page 48).
Exécuter les raccords supplémentaires.
48 / 112
All manuals and user guides at all-guides.com
(3) Interrupteur à flotteur
(K) Jaune (O)
(L) Blanc (P)
(M) Rose (Q)
(N) Brun
Poste de relevage / Instructions de pose et d'utilisation
(4) Alarme
Gris (T) Raccord pour le
report d'alarme /
Vert
contact sec
Libre
externe (équi-
pement ulté-
rieur en option,
réf. 80074)
(U) Raccord pour le
report d'alarme /
contact sec
externe (équi-
pement ulté-
rieur en option,
réf. 80074)
