6. Prises DIGITAL OUT
Ces prises transmettent numériquement le même signal que
les prises MAIN OUT.
Vous disposez de prises de type coaxial et optique. Ces deux
prises peuvent être utilisées simultanément.

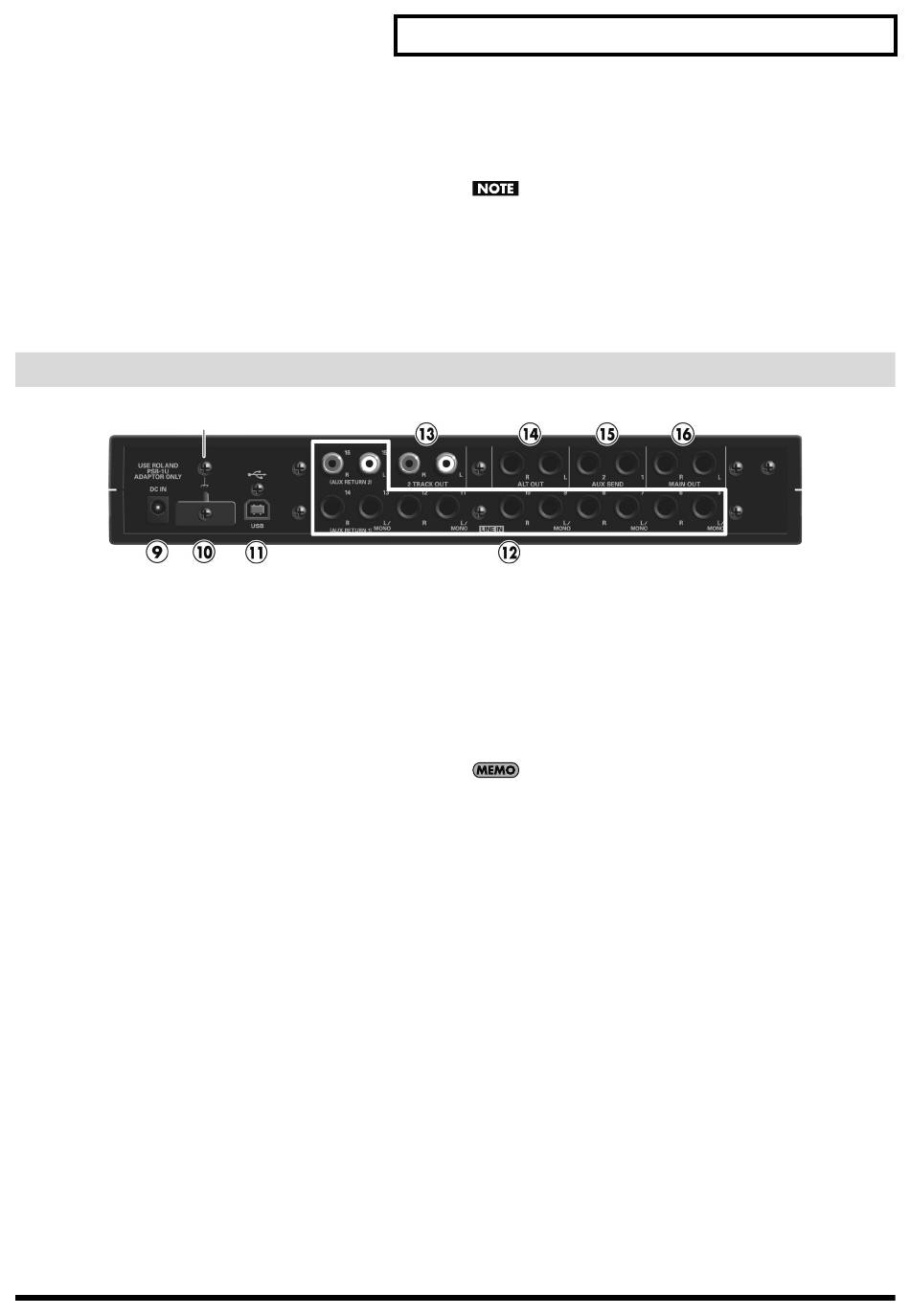

Face arrière
Borne de terre
9. Prise DC IN (adaptateur)
Branchez l'adaptateur secteur fourni à cette prise.
10. Crochet pour cordon
Enroulez le câble de l'adaptateur autour de ce crochet pour
éviter de le débrancher accidentellement.
11. Prise USB
Utilisez un câble USB pour relier cette prise à un ordinateur.
➝ "Fréquence d'échantillonnage du M-16DX (Sample Freq)"
(p. 45)
12. Prises LINE IN (canaux 5~16)
Les entrées 5~14 sont des jacks symétriques TRS 6,35mm.
Les entrées 15 et 16 sont des prises de type RCA/cinch.
Si vous avez branché les prises AUX SEND 1 à un processeur
d'effet externe, branchez la sortie du processeur d'effet
externe aux prises 13L et 14R.
Si vous avez branché les prises AUX SEND 2 à un processeur
d'effet externe, branchez la sortie du processeur d'effet
externe aux prises 15L et 16R.
13. Prises 2 TRACK OUT (L, R)
Vous pouvez brancher ces sorties RCA/cinch à une platine à
cassette ou à un autre enregistreur.
7. Prise DX BUS
Utilisez le câble fourni pour brancher cette prise à la prise DX
BUS de la table de mixage.
Ne la branchez pas à un ordinateur ou un écran.
8. Interrupteur/témoin POWER
Il met l'appareil sous/hors tension. Quand l'appareil est sous
tension, le témoin est allumé.
14. Prises ALT OUT (L, R)
Ces sorties sont des jacks TRS 6,35mm symétriques pouvant
être branchés à un échantillonneur ou un enregistreur. Utili-
sez-les en fonction de vos besoins.
* Vous pouvez aussi brancher des jacks 6,35mm standard (asymé-
triques) à ces prises.
Vous pouvez utiliser les prises ALT OUT comme sorties CON-
TROL ROOM.
➝ "Assigner le signal des prises CONTROL ROOM à ALT
OUT (CTRL to ALT)" (p. 45)
15. Prises AUX SEND (1, 2)
Ces sorties accueillent des jacks symétriques TRS 6,35mm que
vous pouvez brancher à un processeur d'effet ou un autre
appareil.
* Vous pouvez aussi brancher des jacks 6,35mm standard (asymé-
triques) à ces prises.
* Si vous avez branché des fiches aux prises AUX SEND 2, le bou-
ton FX est désactivé.
16. Prises MAIN OUT (L, R)
Ces sorties sont des jacks TRS 6,35mm symétriques produisant
le signal du mixage final.
Branchez ces prises à votre ampli de puissance ou à un autre
appareil.
* Vous pouvez aussi brancher des jacks 6,35mm standard (asymé-
triques) à ces prises.
Noms et fonctions
19
