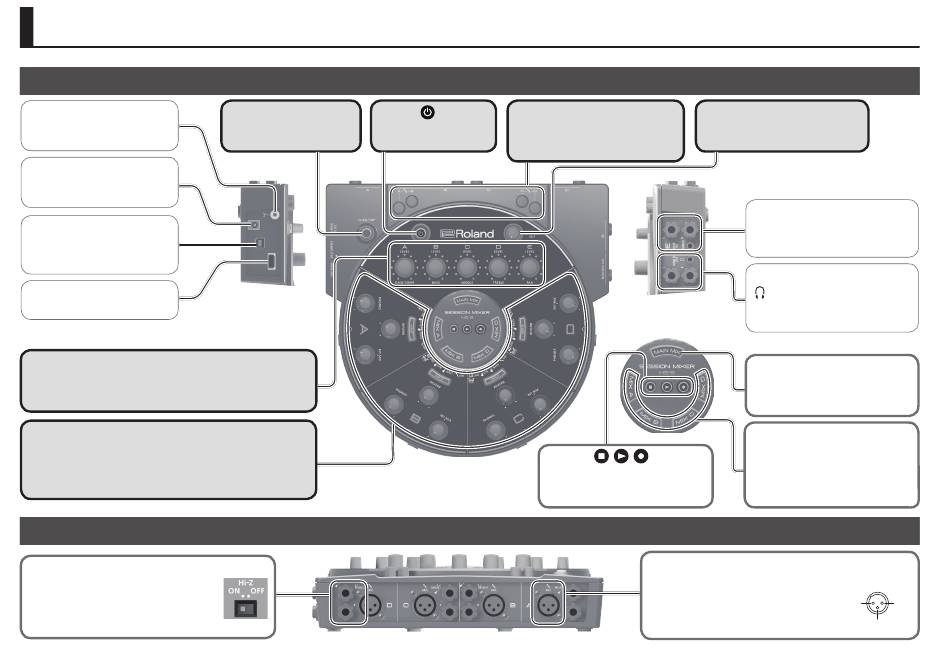

Description des panneaux
Panneau supérieur/latéral
Prise de terre
Reportez-vous à « Prise de terre »
(p. 12).
Prise DC IN
Connectez l'adaptateur secteur
fourni à cette prise.
Port COMPUTER
Utilisez ce port lorsque vous
branchez le HS-5 à votre ordinateur
à l'aide d'un câble USB.
Port MEMORY
Branchez ici une clé USB.
Boutons [A]–[E]
Ces boutons permettent de régler la balance de mixage des sections
A–E. Ils servent également à ajuster la profondeur de l'effet sélectionné
pour le type d'entrée et à ajuster le tempo et le volume du clic.
Section A–D
Vous pouvez brancher un casque à chaque section et régler la
balance du volume entre votre propre performance et celle des autres
musiciens. Vous pouvez également appliquer à votre performance un
effet de réverbération ou un autre effet adapté.
Panneau arrière
Prises guitare (L/MONO)/R
Vous pouvez brancher ici des guitares, des
batteries électroniques ou autres instruments.
Si vous branchez une guitare, retournez le HS-5
et réglez le commutateur [Hi-Z] (A–D) de votre
propre section sur ON.
2
Bouton [CLICK/TAP]
Bouton
Permet d'activer/de désactiver
Permet de mettre le HS-5
le clic et de spécifier son tempo.
sous tension/hors tension.
Boutons de réglage du gain du
microphone
Permettent de régler le gain (la sensibilité)
du microphone des sections A–D.
Boutons
Utilisez ces boutons pour enregistrer
votre performance sur une clé USB ou
pour lire une performance enregistrée.
Prises MIC
Vous pouvez brancher ici des microphones dynamiques.
* Cet instrument est équipé de prises de type symétrique (XLR).
Les schémas de branchement pour ces prises sont présentés
ci-dessous. Procédez aux branchements après avoir d'abord
pris connaissance des schémas de branchement des autres
équipements que vous souhaitez brancher.
Bouton [MAIN MIX OUT]
Permet de régler le volume de sortie
des prises MAIN MIX OUT L, R/casque.
Prises LINE IN L, R/STEREO
Branchez ici un appareil de sortie de
ligne, par exemple un clavier ou un
lecteur audio.
MAIN MIX OUT L, R/
Prises casque
Le son des sections A–E est mixé et émis
ici.
Bouton [MAIN MIX]
Appuyez sur ce bouton lorsque vous
souhaitez ajuster la balance du volume
de la console de mixage principale.
Boutons [MIX A–D]
Ces boutons s'allument sur la console de
mixage secondaire et vous permettent
de régler la balance du volume entre
votre propre performance et celle des
autres musiciens.
TIP:
HOT
2: HOT
RING:
COLD
SLEEVE: GND
3: COLD
1: GND
1: GND
3: COLD
