Noms et fonctions
Module I/O

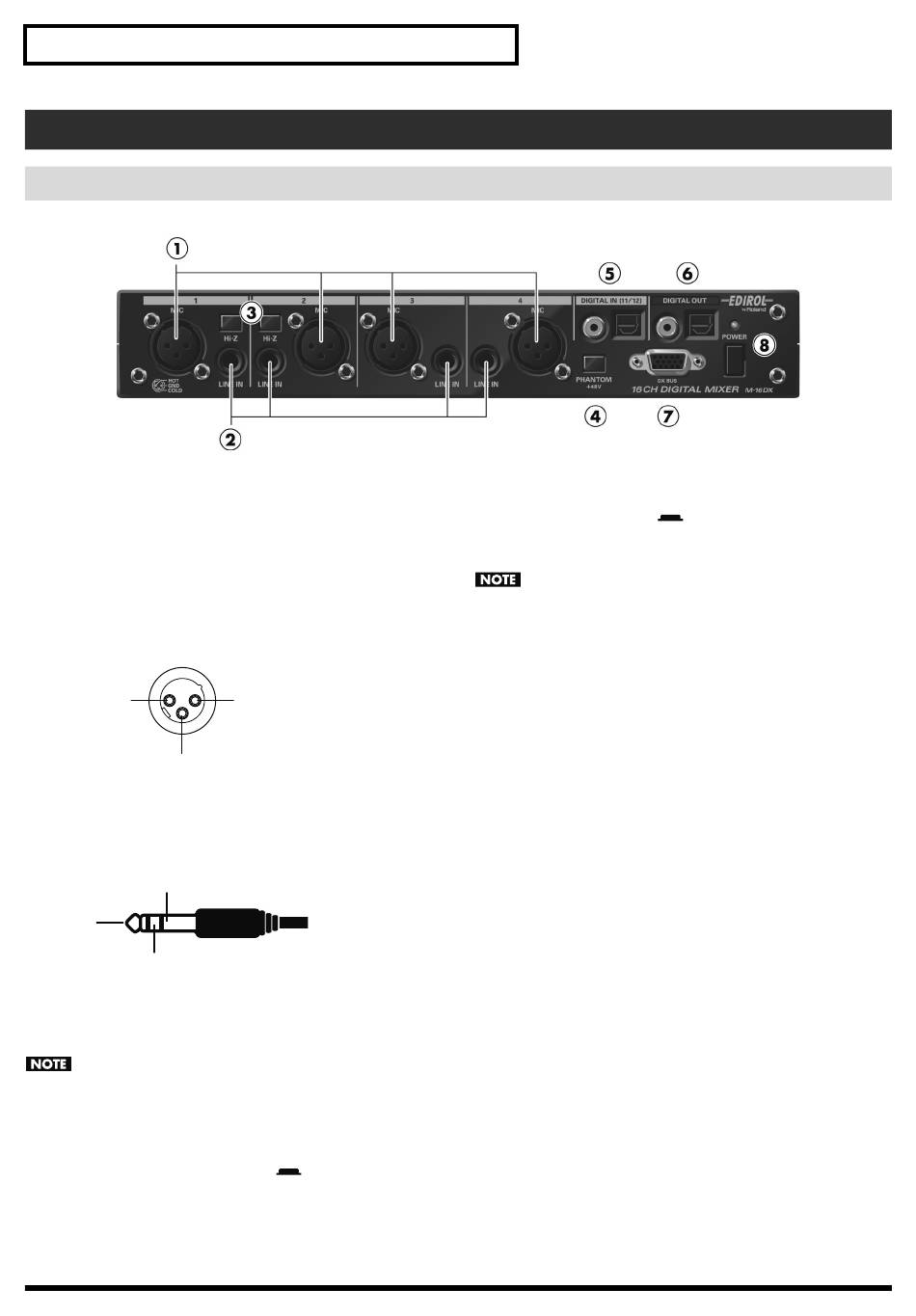

Face avant
1. Prises MIC (canaux 1~4)
Il s'agit de prises pour micro symétriques de type XLR. Une
alimentation fantôme de 48V peut être fournie via ces prises ce
qui vous permet de brancher un micro à condensateur.
* Vous pouvez brancher des sources symétriques ou asymétriques.
* Les prises MIC ont le câblage suivant. Vérifiez le câblage de votre
matériel avant de le brancher.
2
3
2. Prises LINE IN (canaux 1~4)
Il s'agit de prises d'entrée symétriques de niveau ligne de type
jack 6,35mm TRS.
MASSE (gaine)
CHAUD
(pointe)
FROID (anneau)
* Vous pouvez aussi brancher des jacks 6,35mm standard (asymé-
triques) à ces prises.
Vous ne pouvez pas utiliser les prises MIC et LINE IN d'un
même canal simultanément. Branchez soit l'une soit l'autre.
3. Boutons Hi-Z (canaux 1, 2)
Quand un de ces boutons est activé (
correspondante peut accueillir directement du matériel à
haute impédance comme une guitare électrique.
18
1: MASSE
1
2: CHAUD
3: FROID
), la prise LINE IN
4. Bouton PHANTOM
Si vous activez ce bouton (
fournie aux prises MIC (1~4).
N'activez pas l'alimentation fantôme si vous ne branchez pas
de micro à condensateur nécessitant cette alimentation.
Envoyer une alimentation fantôme à un micro dynamique ou
un appareil de lecture audio peut entraîner des dysfonctionne-
ments.
Pour en savoir plus sur les caractéristiques techniques de
votre micro, voyez sa documentation.
* Alimentation fantôme du M-16DX:
(par canal) DC 48V, 5mA max.
* L'alimentation fantôme peut être fournie à toutes les prises MIC
ou uniquement aux prises MIC 3~4.
➝ "Sélectionner les canaux nécessitant une alimentation fan-
tôme (Phantom)" (p. 45)
5.
Prises DIGITAL IN (canaux 11/12)
Ces prises peuvent recevoir des signaux numériques. Vous
avez le choix entre une prise de type optique ou coaxial.
Si vous appuyez sur le bouton DIGITAL pour l'allumer, le
signal numérique est envoyé aux canaux 11/12.
* Vous ne pouvez pas utiliser les entrées optique et coaxiale simul-
tanément. Le M-16DX utilise le premier signal numérique qu'il
détecte quand vous appuyez sur le bouton DIGITAL.
* Le signal numérique entrant doit avoir la même fréquence
d'échantillonnage que le M-16DX.
➝ "Fréquence d'échantillonnage du M-16DX (Sample Freq)"
(p. 45)
), l'alimentation fantôme est
