Description externe

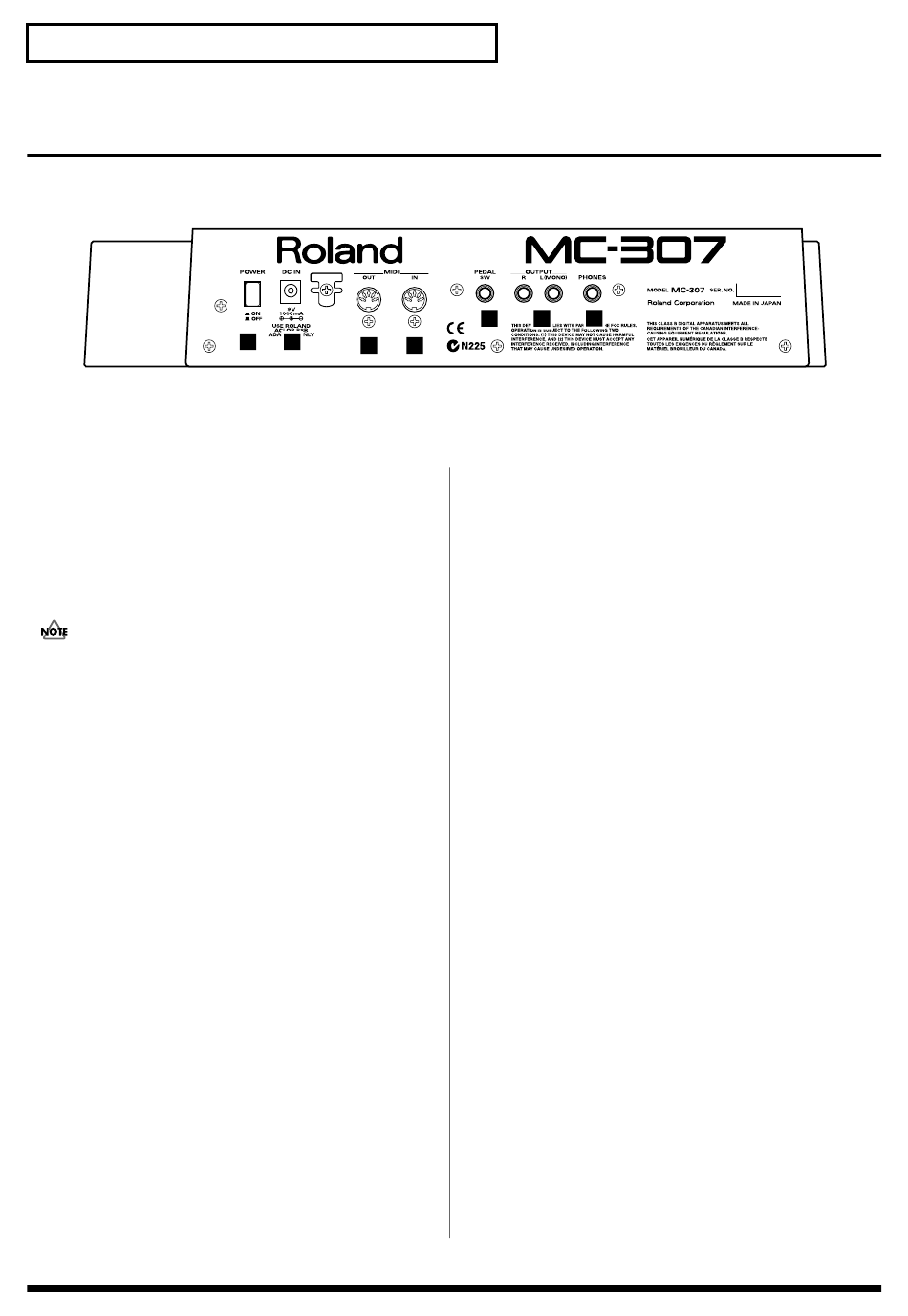

Face arrière
1. Commutateur POWER
Commute On/Off l'alimentation de l'appareil.
2. Connecteur DC IN
Connectez l'adaptateur secteur fourni à cette prise.
Veillez à n'utiliser que l'adaptateur secteur fourni avec l'unité.
De plus, assurez-vous que la tension de votre installation
correspond à la tension d'entrée spécifiée sur le boîtier de
l'adaptateur secteur. Un autre adaptateur secteur peut utiliser
une polarité différente ou être conçu pour une autre tension, et
son utilisation entraînerait des dommages ou un mauvais
fonctionnement voire choc électrique.
3. Connecteur MIDI OUT
Transmet les messages MIDI de la MC-307 à destination
d'appareils MIDI externes. De plus, avec les réglages
d'usine, les données reçues en MIDI IN sont également
transmises par cette prise.
4. Connecteur MIDI IN
Ce connecteur reçoit les messages MIDI transmis par des
appareils MIDI externes.
5. Connecteur PEDAL SW
En connectant une pédale commutateur optionnelle
(telle que la DP-2) à cette prise, vous pouvez utiliser cette
pédale pour déclencher des procédures sur la MC-307.
12
1
2
3
4
7
5
6
6. Prises OUTPUT L(MONO)/R
Ce sont des sorties pour les signaux audio. Connectez-les
à votre amplificateur pour clavier, système audio ou
table de mixage, etc. Utilisez des câbles audio (vendus
séparément) pour faire les connexions.
7. Prise PHONES
Prise pour la connexion d'écouteurs.
