STEUERUNG UND VERWENDUNG

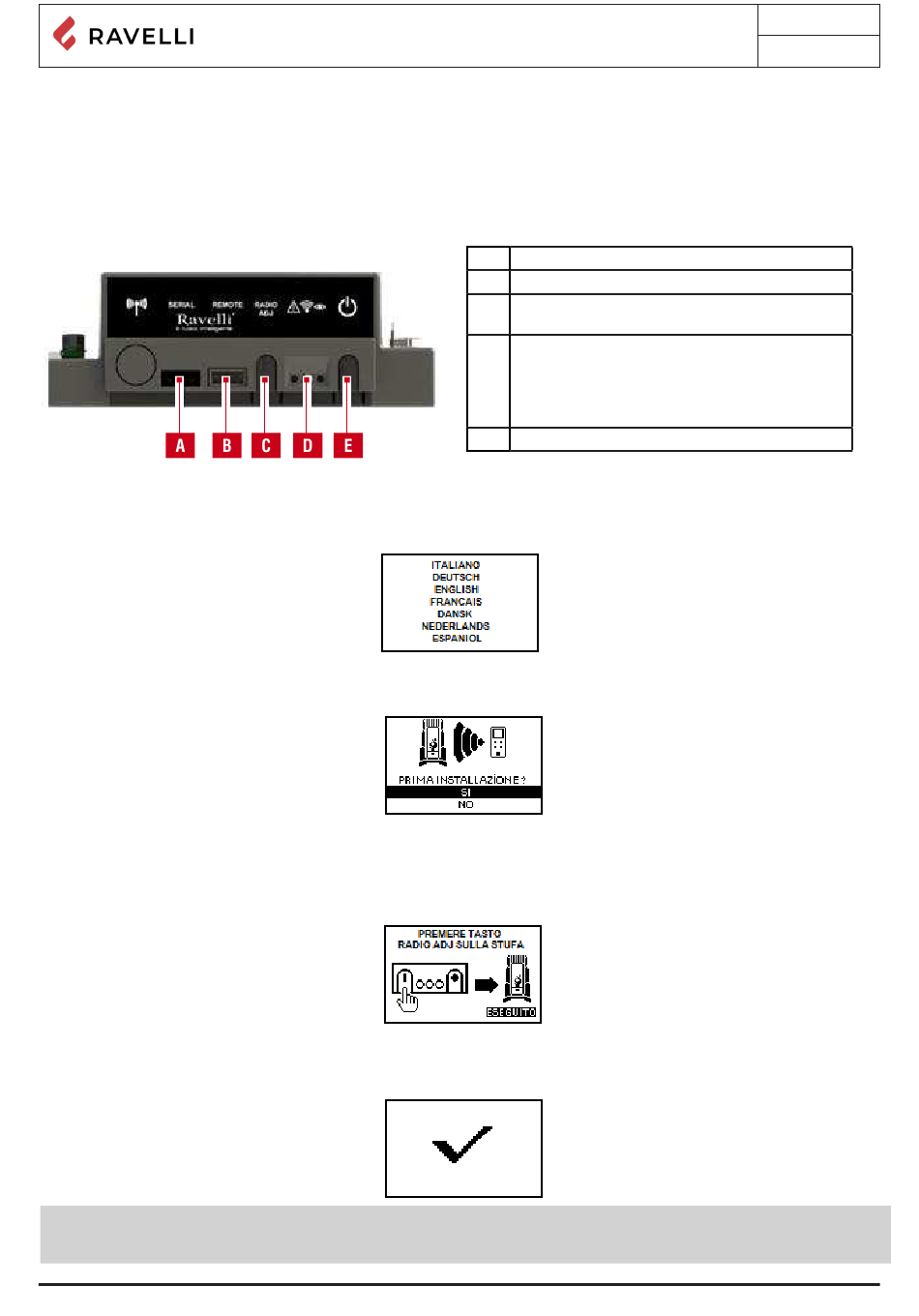

Beschreibung des Bedienfeldes

Der Ofen wird durch eine elektronische Karte gesteuert, die eine vollautomatische und kontrollierte Verbrennung ermöglicht. Sie ermög-
licht es, die Zündphase, die Leistungsniveaus und die Abschaltphase zu regeln und einen sicheren Betrieb zu gewährleisten. Auf der
Rückseite des Ofens befindet sich ein Bedienfeld, über das Sie die elektronische Entladung mit dem Handheld-Computer synchronisie-
ren und den Ofen ein- und ausschalten können.
Initialisierung des PDAs
PDA listet nach einer kurzen Anzeige des Firmenzeichens von Ravelli die verfügbaren Menüsprachen auf.
Wählen Sie die gewünschte Sprache mit den Auswahltasten und bestätigen Sie Ihre Auswahl mit der Bestätigungstaste
Um richtig funktionieren zu können, muss der PDA mit der elektronischen Steuerkarte im Inneren des Ofens eine Verbindung
aufbauen.Aus diesem Grund zeigt das Display folgende Meldung:
Sollte der PDA das erste Mal benutzt werden, wählen Sie JA mit den Auswahltasten und bestätigen Sie mit der Bestätigungstaste.
Das Display des PDAs zeigt nun folgenden Bildschirm: Halten Sie die Taste für die Funkverbindung (RADIO ADJ) der Steuerkarte
an Halten Sie die Taste für die Funkverbindung (RADIO ADJ) der Steuerkarte an der Rückseite des Ofens für einige Sekunden ge-
drückt, um den PDA zu initialisieren.
Die gelb blinkende LED-Lampe weist darauf hin, dass die Steuerkarte darauf wartet, ein Signal vom PDA zu empfangen.
Wenn Sie die Bestätigungstaste auf dem PDA drücken, setzten sich die Komponenten miteinander in Verbindung. Auf dem Display
erscheint ein Zeichen,
��
Im Falle eines Batteriewechsels ist es nicht notwendig, die Initialisierungsprozedur des Handheld-Computers durchzuführen.
Wenn in diesem Fall auf dem Display die Meldung "ERSTE INSTALLATION ?" angezeigt wird, wählen Sie NEIN und drücken
Sie die Wähltaste.
Bedienungs- und Wartungshandbuch Rc-Rv 120 Touch steel
A
Serieller Anschluss
B Anschlussbuchse für PDA-Kabel
C ADJ-Funk: Taste zum Anschluss des PDAs an die
Platine
D LED-Anzeige
Rot: Alarm aktiv
Gelb: Wartezustand für die Kommunikation
mit dem PDA palmare
Grün: Ofen eingeschaltet
E Taste zum Ein-/Ausschalten des Ofens
